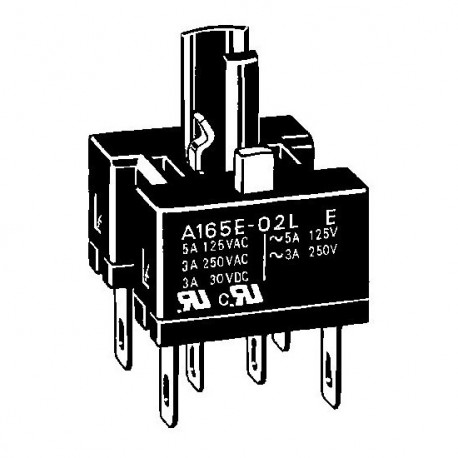

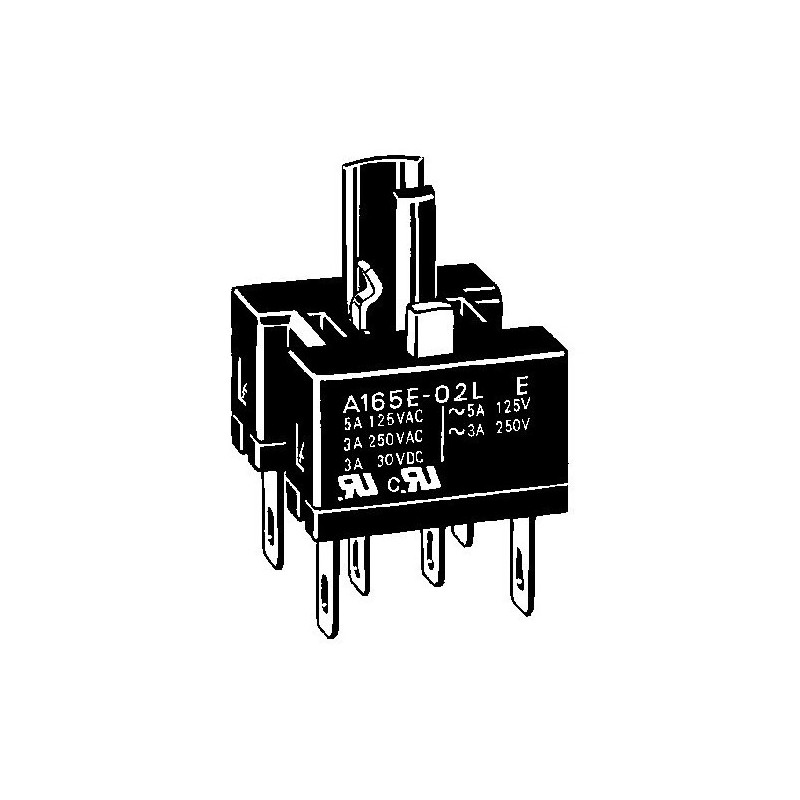

A165E-02 A16E3002C A165E02 OMRON Bloque contactos A165E 2 NC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

A165E-02 A16E3002C A165E02 OMRON Bloque contactos A165E 2 NC

A165E-02

A16E3002C

A165E02

OMRON

50

Bloque contactos A165E 2 NC

Más detalles


Componentes industriales de baja tensión > Bloque de contactos auxiliares

Productos de Seguridad > Otros Seguridad

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $742.31
Precio unitario: $14.85
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Mecanismo de apertura positiva con separación de contactos mínima de 3 mm
  • El mecanismo de bloqueo de seguridad impide un uso incorrecto
  • Poca profundidad de montaje
  • Estructura modular, instalación sencilla mediante conmutador por presión

Especificaciones y modelos disponibles

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note: The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II

1.LED not mounted. Test them with the LED removed.


ETIM for 160649 Interruptores de baja tensión (EC000041)
Característica Valor
Método de montaje (EF000003) Otros
Modelo (EF000010) Montaje superior
Ejecución de la conexión eléctrica (EF003961) Conexión con marca de soldadura
Número de contactos inversores (EF008257) 0
Número de contactos normalmente abiertos (EF008256) 0
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 3 A
Número de contactos normalmente cerrados (EF008255) 2

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
A165E-02 A165E02 A16E3002C ES_A165E-LS-24D-02.pdf 1 Mbytes A165E-02 A165E02 A16E3002C ES_A165E-LS-24D-02.pdf
A165E-02 A165E02 A16E3002C a120_a165e_emergency_stop_switch_datasheet_es.pdf 1 Mbytes A165E-02 A165E02 A16E3002C ES_A165E-LS-24D-02.pdf
