OMRONFinal de Carrera Industrial / PulsadoresACCESORIOS FINAL CARRERA INDUSTRIALA22Z-B103 A22 0063M A22ZB103 OMRON Caja 3 huecos A22

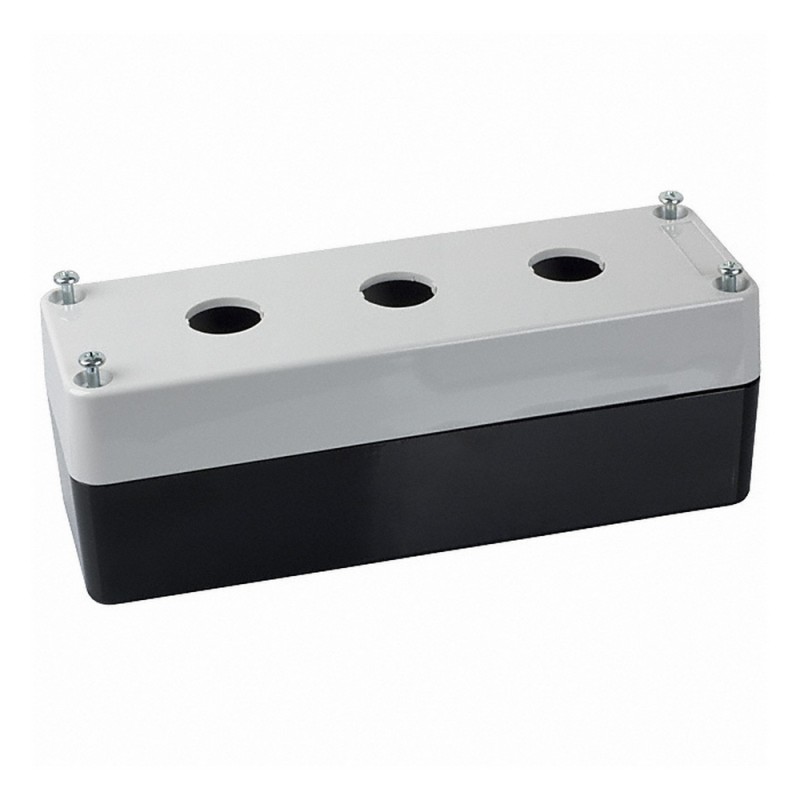

OMRON A22Z-B103 A22 0063M A22ZB103 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

A22Z-B103 A22 0063M A22ZB103 OMRON Caja 3 huecos A22

Referencia: A22Z-B103

Código: A22 0063M

Número de catálogo: A22ZB103

Fabricante: OMRON

Descripción:

Caja 3 huecos A22

Categorías:

  • Componentes industriales de baja tensión > Carcasa para dispositivos de mando y señalización
  • OMRON > Final de Carrera Industrial / Pulsadores > Accesorios Final Carrera Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 63,77 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Información de pedido

No luminosos modelos

Descripción

Salida

Color de la tapa

Código de pedido

30-dia. la cabeza

Push-lock

A su vez-reset

SPST-NC

Rojo

A22E-S-01

SPST-NA/SPST-NC

A22E-S-11

DPST-NC

A22E-S-02

40-dia. la cabeza

Push-lock

A su vez-reset

SPST-NC

A22E-M-01

SPST-NA/SPST-NC

A22E-M-11

DPST-NC

A22E-M-02

60-dia. la cabeza

Push-lock

A su vez-reset

SPST-NC

A22E-L-01

SPST-NA/SPST-NC

A22E-L-11

DPST-NC

A22E-L-02

Iluminado modelos

Descripción

Salida

Iluminación

Tensión nominal

Color de la tapa

Código de pedido

40-dia. la cabeza

Push-lock

A su vez-reset

SPST-NC

LED

24 VAC/VDC

Rojo

A22EL-M-24A-01

SPST-NA/SPST-NC

24 VAC/VDC

A22EL-M-24A-11

DPST-NC

24 VAC/VDC

A22EL-M-24A-02

40-dia. la cabeza

Push-lock

A su vez-reset

SPST-NC

220 VAC

A22EL-M-T2-01

SPST-NA/SPST-NC

220 VAC

A22EL-M-T2-11

DPST-NC

220 VAC

A22EL-M-T2-02

Accesorios (Pedido por separado)

Elemento

Clasificación

Comentarios

Código de pedido

Las cajas de Control de
(recintos)

Un agujero

Material: resina de Policarbonato

A22Z-B101

Un agujero, amarillo caja (para parada de emergencia)

A22Z-B101Y

Dos agujeros

A22Z-B102

Tres agujeros

A22Z-B103

Placas de inscripción para parada de emergencia

60-dia. letras en negro sobre amarillo de fondo

"PARADA de EMERGENCIA" que se indica en la placa.

A22Z-3466-1

90-dia. letras en negro sobre amarillo de fondo

A22Z-3476-1

Placa de bloqueo

Bloquea el pestillo de montaje del interruptor de la asamblea

-

A22Z-3380

Especificaciones

Contactos (carga estándar)

Nominal llevar
actual

Tensión nominal

Corriente nominal (a)

AC15

AC12

DC13

DC12

Diez

24 VAC

Diez

Diez

-

-

220 VAC

Tres

Seis

24 VDC

-

-

1.5

Diez

220 VDC

0.2

0.6
  • Nota 1. La corriente nominal de los valores se determinan de acuerdo a las condiciones de ensayo. Las anteriores clasificaciones fueron obtenidos mediante la realización de pruebas bajo las siguientes condiciones.
    (1) temperatura Ambiente: 20×±2°C
    (2) Ambientales humedad: 65%±5%
    (3) frecuencia de Funcionamiento: 20 operaciones/minuto
  • 2. Mínima carga aplicable: 10 mA a 5 VCC

Contactos (microload)

Nominal de carga aplicable

Mínima carga aplicable

50 mA a 5 v cc (carga resistiva)

1 mA a 5 VCC

Características

Elemento

Interruptores de parada de emergencia

No luminosos modelo: A22E

Iluminado modelo: A22EL

Fuerza dieléctrica

2,500 VAC, 50/60 Hz durante 1 minuto entre terminales de la misma polaridad
2,500 VAC, 50/60 Hz durante 1 minuto entre terminales de diferente polaridad y entre cada terminal y tierra

Durabilidad

Mecánica

Momentánea de operación: de 300.000 operaciones min.

Eléctrica

De 300.000 operaciones min.

Grado de protección

IP65
(resistente al aceite)

IP65

ETIM for 160845 Interruptores de baja tensión (EC000200)

CaracterísticaForma de construcción de la carcasa (EF004008)
ValorReceptáculo de montaje en superficie
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCalidad del material de la carcasa (EF024143)
ValorOtros
CaracterísticaColor de la parte superior de la carcasa (EF001373)
ValorGris
CaracterísticaAnchura (EF000008)
Valor199 mm
CaracterísticaAltura (EF000040)
Valor68 mm
CaracterísticaProfundidad (EF000049)
Valor68.5 mm
CaracterísticaNúmero de puestos de mando (EF001372)
Valor3
CaracterísticaDiámetro de las aberturas (EF000243)
Valor22.1 mm
