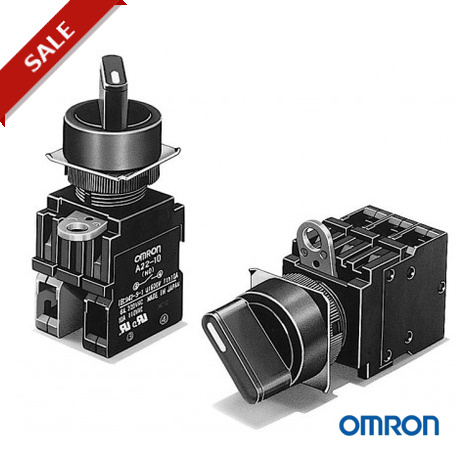

A22S-3M 141544 OMRON Cabeza selector maneta 3 pos manual negro

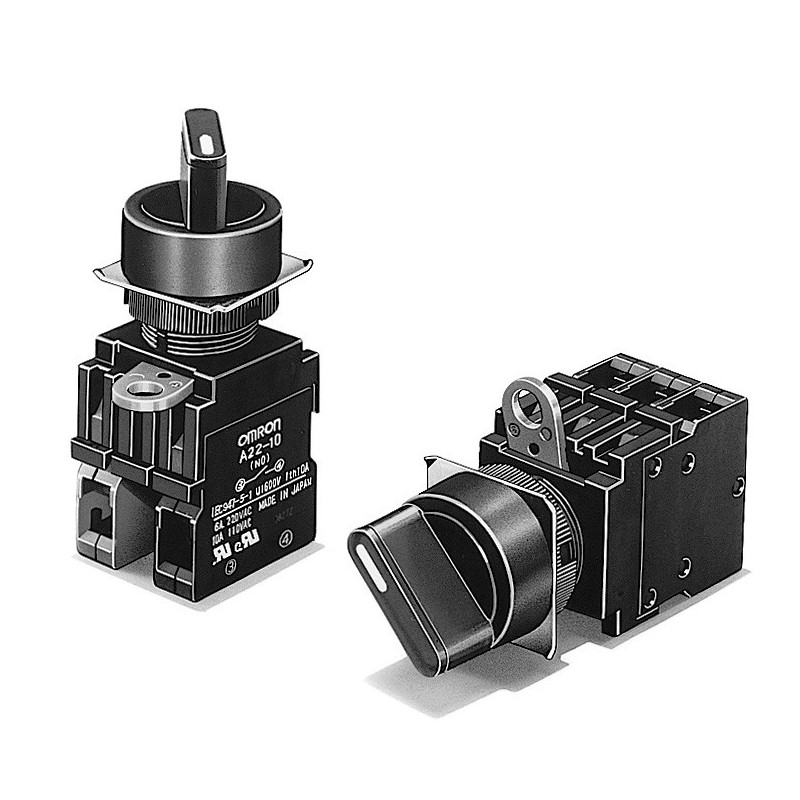

Interruptor selector de maneta
A22S/W
Interruptor selector de maneta para montar en secciones de panel de 22 ó 25 mm de diámetro
• Fácil montaje y extracción del bloque de contactos.
• Mayor eficacia del cableado con montaje de bloques de contactos e iluminación en tres filas.
• Mecanismo de protección de dedo incluido de serie en la unidad del interruptor.
• Utilice un anillo de 25 de diámetro para la instalación en secciones de panales de 25 mm de diámetro.
• Montaje con terminales de crimpar abiertos (tipo horquilla) o cerrados (tipo redondo).
• Categoría de resistencia al aceite IP65 (modelos sin iluminación) IP65 (modelos con iluminación)
• EN60947-5-1
• Homologaciones UL y cUL (Nº de expediente E41515).
Estructura de la referencia
■ Composición de la referencia
Pedido por piezas
Si lo desea, puede encargar por separado el selector, el indicador luminoso o los bloques de contactos. Así, podrá combinarlos y crear modelos que no se comercializan como unidades completamente montadas. Asimismo, podrá adquirirlos para su reserva de piezas de mantenimiento.
1. Selector
1 2 3
A22@-@@
1 Con iluminación/sin iluminación
Código Descripción
S Sin iluminación
W Con iluminación
2 Número de posiciones/Método de rearme
Código Descripción
2M 2 posiciones/manual
2A 2 posiciones/automático
3M 3 posiciones/manual
3A 3 posiciones/automático
3 Color de iluminación
Código Descripción
Ninguno Negro (sólo modelos sin iluminación) R Rojo
G Verde
Y Amarillo
A Azul
Interruptor selector de maneta A22S/W G-91
