> OMRON>Productos descatalogados o bajo cotización>D4NS-5DF 163386 OMRON Plástico 3NC 2-PG13,5
Anterior producto Siguiente producto

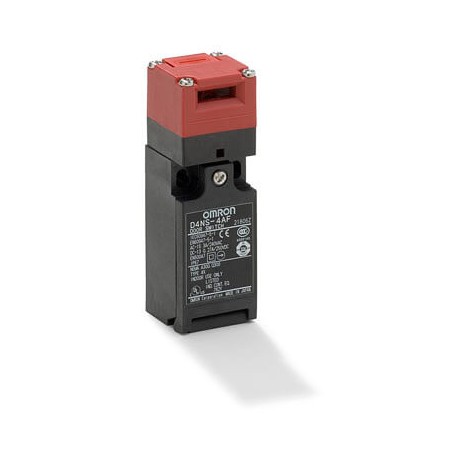

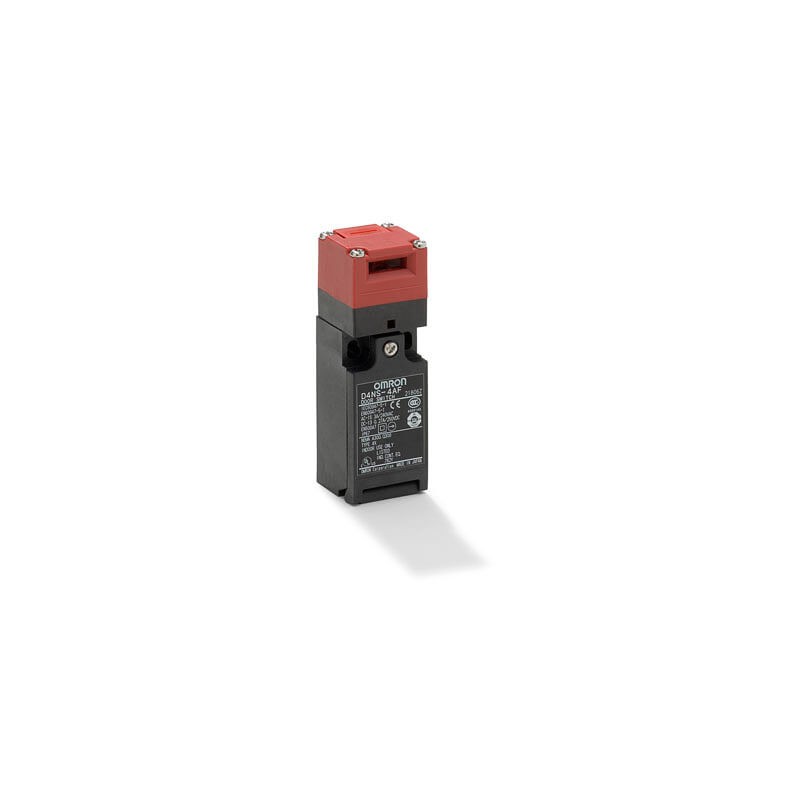

D4NS-5DF 163386 OMRON Plástico 3NC 2-PG13,5 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4NS-5DF 163386 OMRON Plástico 3NC 2-PG13,5

D4NS-5DF

163386

OMRON

Disponible Envío el hoy

Plástico 3NC 2-PG13,5

Más detalles


Productos descatalogados o bajo cotización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Final de carrera para puertas de llave en carcasa de plástico

La gama D4NS incluye modelos con tres contactos (2 NC/1 NC y 3 NC), que se suman a los ya existentes (1 NC/1 NA y 2 NC). También hay disponibilidad de modelos con conectores M12 y entrada de cables, como M20.

  • Modelos con tres contactos: 2 NC/1 NC y 3 NC
  • Modelos con dos contactos 1 NC/1 NA y 2 NC
  • Disponibilidad de tipos con conector M12
  • Contactos dorados normalizados de máxima fiabilidad
  • Compatibles con cargas normales y microcargas

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON ES.pdf 113 Mbytes
D4NS-5DF 163386 c128_d4ns_safety_door_switch_datasheet_es.pdf 1 Mbytes D4NS-5DF 163386 c128_d4ns_safety_door_switch_datasheet_es.pdf
