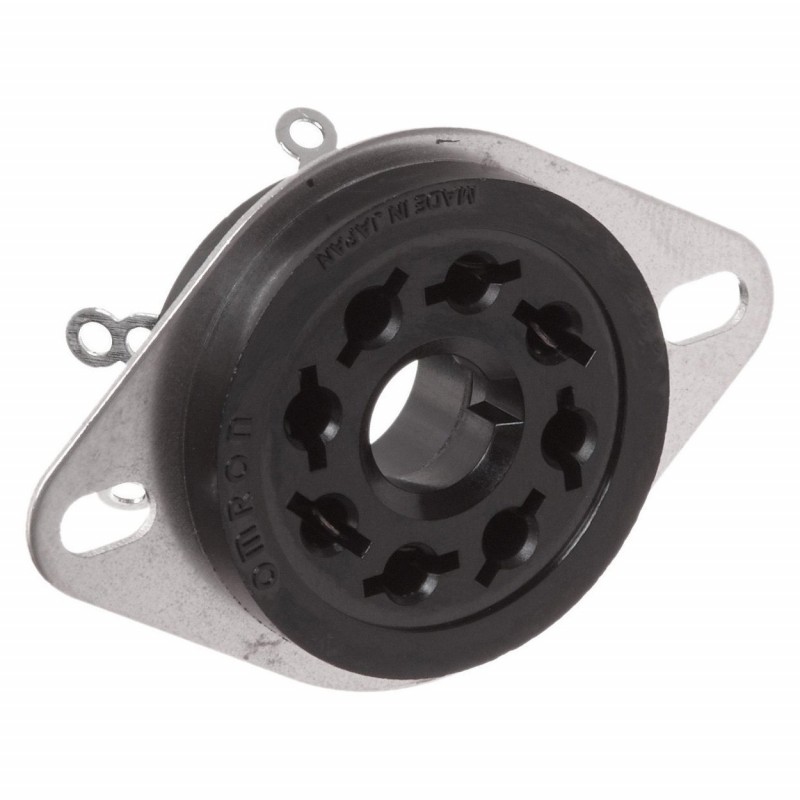

PL11 PL 1006M 105709 OMRON Circular 11 pines

H2C Temporizadores de motor
Temporizador de motor (48 × 48) de tamaño DIN
con rangos de tiempo variables
Esta serie de temporizadores de motor proporciona numerosas funciones, como retar- do a ON, indicador de tiempo, puntero móvil y motor sincrónico. Además, el indicador LED muestra la operación de temporización, el rango de tiempo y la tensión nominal.
• Tamaño DIN 48 × 48 mm
• Panel frontal/enchufable/carril DIN
• Disponibles todas las tensiones de alimentación
• 0,2 s a 30 h
• SPDT, 6 A a 250 Vc.a.
Tabla de selección
Sistema de operación/reset Conexión interna Terminal Contacto temporizado
Contacto instantáneo
Código de rango de tiempo Modelo
Operación de temporización/ Motor independiente y conexión
base undecal (11 polos) SPDT SPDT 1,25 s a 30 h
H2C-RSA 110AC
reset eléctrico
de embrague
en 5 rangos
0,2 s a 6 h en 5 rangos
0,5 s a 12 h en 5 rangos
H2C-RSA 220AC H2C-RSA 24AC H2C-RSB 110AC H2C-RSB 220AC H2C-RSB 24AC H2C-RSC 110AC H2C-RSC 220AC
H2C-RSC 24AC
Operación de temporización/ Motor independiente y conexión
base undecal (11 polos) SPDT SPDT 1,25 s a 30 h
H2C-SA 110AC
autoreset
de embrague
en 5 rangos
0,2 s a 6 h en 5 rangos
0,5 s a 12 h en 5 rangos
H2C-SA 220AC H2C-SA 24AC H2C-SB 110AC H2C-SB 220AC H2C-SB 24AC H2C-SC 110AC H2C-SC 220AC
H2C-SC 24AC
Nota: Disponibilidad de otras tensiones bajo pedido
Accesorios
Nombre/especificaciones Modelo
Nombre/especificaciones Modelo
Base para montaje en carril
8 pines, tipo con protección de dedos P2CF-08-E
Clips de fijación (par) Para bases PL08 y PL11 Y92H-1
DIN/conexión frontal
11 pines, tipo con protección de dedos
P2CF-11-E
Adaptador para montaje
Para la base PF085A Y92H-2
Y92F-30
Base de conexión posterior 8 pines, terminal de tornillo P3G-08
11 pines P3GA-11
en panel
Anillo de selección de tiempo Y92A-Y1
Especificaciones
Rango de tensión de funcionamiento
85% a 110% de la tensión nominal de alimentación
Tensión de reset 10% máx. de la tensión de alimentación nominal
Tiempo de reset Tiempo de apertura mínimo: 0,5 s, duración de impulso mín.: 0,5 s
Salidas de control 6 A a 250 Vc.a., carga resistiva (cos = 1)
Método de montaje Montaje en panel (excepto para los modelos H2C-F/-FR), montaje en superficie, montaje en carril DIN
Vida útil Mecánica: mínimo 10.000.000 operaciones
Eléctrica: mínimo 500.000 operaciones
Vida útil del motor 20.000 h
Precisión del tiempo de operación
±0,5% FS máx. (±1% máx. de 0,2 hasta 6 s para el código de rango de tiempo B, o a 0,5 hasta 12 s para el código de rango de tiempo C)
Error de selección ±2% de FS máx.
Tiempo de reset 0,5 s máx.
Variaciones debidas a fluctuaciones de la tensión de alimentación
±1% de ET máx.
Influencia de la temperatura ±2% de FS máx. Temperatura ambiente En servicio: –10 a 50°C Color de la carcasa Gris claro (Munsell 5Y7/1)
Grado de protección IP40 (superficie del panel)
Dimensiones en mm
(Al. × An. × Pr.)
48 × 48 × 77,5
