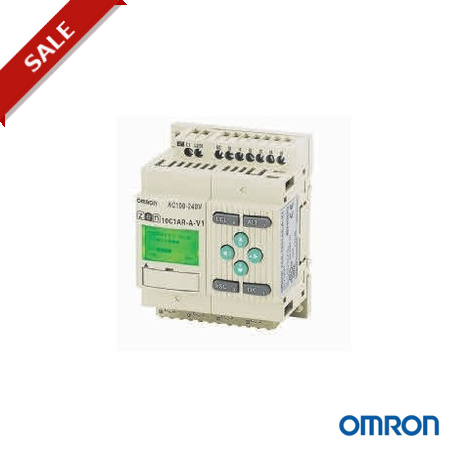

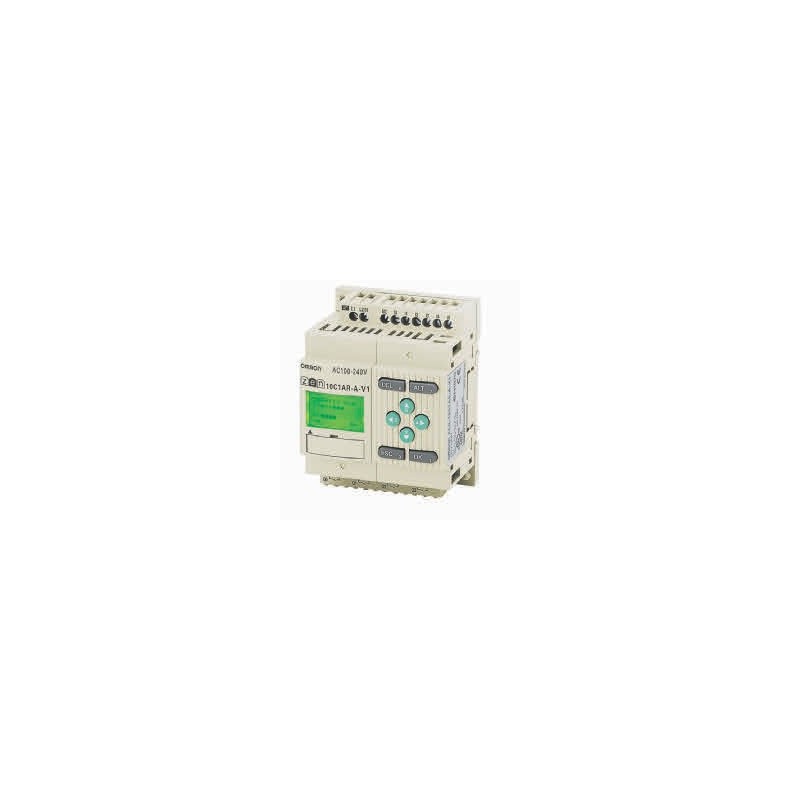

ZEN-KIT02-EV4 ( DC ) 240982 OMRON Kit Zen:CPU CC, cable, soft y Manual

ZEN-10C Relés programables
Automatización flexible
ZEN-10C ofrece control lógico sencillo en cuatro CPUs. Tres de estas CPUs se pueden
ampliar hasta 34 E/S, mientras que la cuarta (unidades C3) está fija a 10E/S. Todos los modelos de c.c. tienen una entrada analógica y una entrada de contador a alta veloci- dad de hasta 150 Hz.
• Las unidades de entrada/alimentación de c.c. tienen una entrada analógica más un contador a alta velocidad
• El modelo ZEN-10C4 incorpora comunicaciones RS-485
• Expansión disponible con salida relé o transistor
• Kits ZEN, la mejor opción para empezar
Tabla de selección
Nombre N° de pun- Entradas (I)/fuente Salidas (Q) Tipo LCD, boto-
Entrada/
Contador de
N° de bits 16 N° de bits 8 Dimensiones
Modelo
tos de E/S
de alimentación
nes (B), calendario
y reloj
comparado- res analógi-
cos (A)
8 dígitos (F)/
comparado- res (G)
en mm
(Al. × An. × Pr.)
Unida- 10
6 100 a 240 Vc.a. 4 Relés LCD Sí – – Bits de trabajo (M)
Temporizado-
90 × 70 × 56 ZEN-10C1AR-A-V2
des CPU
Amplia-
LED – – –
Bits de retención (H) res de reten-
ZEN-10C2AR-A-V2
bles hasta
34 E/S
12 a 24 Vc.c. LCD Sí Sí/4 Sí/4
LED – Sí/4 Sí/4
Temporizadores (T)
Contadores (C) Temporizadores
ción (#)
Entrada de botón (B)
ZEN-10C1DR-D-V2
ZEN-10C2DR-D-V2
Transis- tores
LCD Sí Sí/4 Sí/4
LED – Sí/4 Sí/4
semanales (@)
Pantalla LCD (D) Temporizador/
ZEN-10C1DT-D-V2
ZEN-10C2DT-D-V2
E/S fijas 100 a 240 Vc.a. Relés LCD Sí – Sí/4
12 a 24 Vc.c. LCD Sí Sí/4 Sí/4
contador
comparador (P)
ZEN-10C3AR-A-V2
ZEN-10C3DR-D-V2
10 100 a 240 Vc.a. 3 LCD/
Sí – Sí/4 ZEN-10C4AR-A-V2
Amplia- bles hasta
33 E/S
12 a 24 Vc.c.
comu- nicacio-
nes
Sí Sí/4 Sí/4 ZEN-10C4DR-D-V2
Kit ZEN Juego que incluye CPU (ZEN-10C1AR-A-V2), cable de conexión, software de programación ZEN y manual.
Juego que incluye CPU (ZEN-10C1DR-D-V2), cable de conexión, software de programación ZEN y manual.
ZEN-KIT01-EV4
ZEN-KIT02-EV4
Especificaciones
Elemento Especificaciones
ZEN-10C_AR-A-V2 ZEN-10C_D_-D-V2
Tensión de alimentación 100 a 240 Vc.a., 50/60 Hz 12 a 24 Vc.c. (tasa de fluctuación de c.c.: 5%)
Tensión de alimentación nominal 85 a 264 Vc.a. 10,8 a 28,8 Vc.c. Consumo 9 W máx. 4 W máx. Corriente de irrupción 3 A máx. 30 A máx. Temperatura ambiente 0°C a 55°C (–25°C a 55°C para modelos ZEN-10C2 (LED))
Ambiente de almacenamiento –20°C a 55°C (–40°C a 75°C para modelos ZEN-10C2 (LED))
Método de control Control de programa almacenado
Método de control de E/S Scan cíclico
Lenguaje de programación Diagrama de relés
Capacidad de programa 96 líneas (3 condiciones de entrada y 1 salida por línea)
Display LCD 12 caracteres x 4 líneas, con retroiluminación (sólo CPU tipo LCD)
Teclas de operación 8 (4 teclas de cursor y 4 teclas de operación) (sólo CPU tipo LCD)
Tiempo de retención del supercondensador
2 días mín. (25°C)
Duración de la batería (ZEN-BAT01) 10 años mín. (25°C)
Función de calendario y reloj Precisión: ±15 s/mes (a 25°C)
Accesorios
Nombre Descripción Modelo
Cassette de memoria EEPROM (para copia y seguridad de datos) ZEN-ME01
Unidad de batería Batería (mantiene valores de hora, fecha y bit durante 10 años a 25°C) ZEN-BAT01
Cable de conexión Para el software de programación, cable RS-232C, conector ‘D’ de 9 vías para PC ZEN-CIF01
Cable de conversión de USB a serie Cable de conexión USB-serie (para utilizar junto con ZEN-CIF01) CS1W-CIF31
Software de programación ZEN Compatible con Windows ME, 2000, XP, NT 4.0 Service Pack 3, Vista ZEN-SOFT01-V4
