MP/MPS Dispositivos de señalización
distribuido por Omron

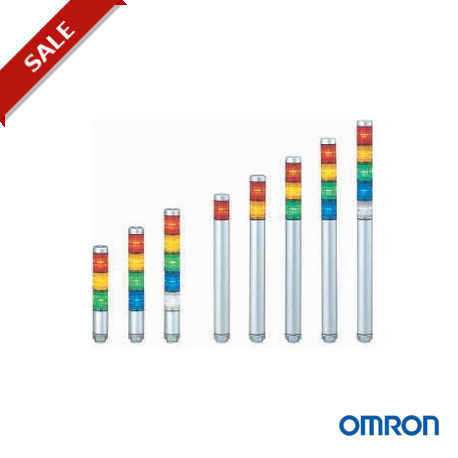

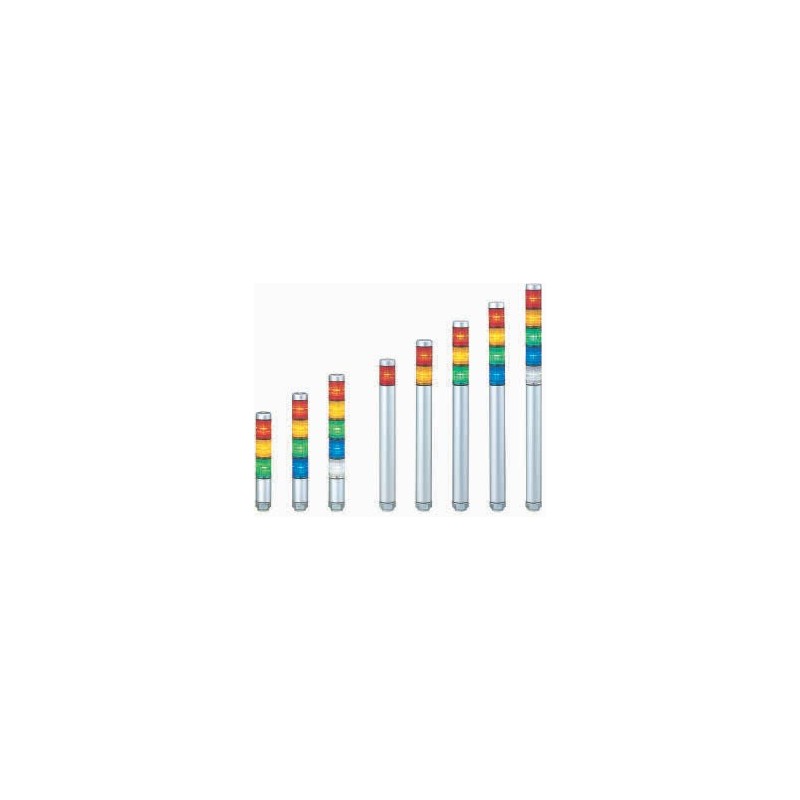

Baliza de señalización de cuerpo plateado ultradelgado
30 mm ideal para dispositivos pequeños
Las balizas de señalización MP/MPS ofrecen un doble aislamiento ultravioleta superior
y lentes de resina AS translúcidas para conseguir una mayor vida útil y fiabilidad en
el entorno de la aplicación. El diámetro de 30 mm es ideal para maquinaria pequeña y mediana.
Se pueden combinar hasta 5 módulos de colores mediante un único orificio
de montaje. Los módulos pueden añadirse fácilmente sin desmontar toda la torre de señales con el fin de reducir el esfuerzo de la instalación.
• Precableado especial versátil con 1 cable de conexión
• Compatible con NPN/PNP
• IP65
• Cada color del módulo LED corresponde al color de cable conductor.
• Colores disponibles rojo, amarillo, verde, azul y claro/blanco.
Todos los colores se encuentran disponibles como módulos de lente transparente.
Tabla de selección Tabla de selección
MP-502-RYGBC-B0738
1 2 3 4 5
Número de pilas Tensión nominal Consumo Colector abierto Modelo
1 24 Vc.a./Vc.c. 0,7 W NPN/PNP MP/MPS-102
1. MP: Cuerpo estándar
MPS: Cuerpo corto
2. Pila
1~5
3. Tensión nominal
02: 24 Vc.a./c.c.
4. Color de LED R: rojo
Y: amarillo
G: verde
B: azul
C: transparente/blanco
De la parte superior a la inferior
5. Color de la lente
Blanco: lentes de color
B0738: Lentes claras
2 1,4 W MP/MPS-202
3 2,0 W MP/MPS-302
4 2,6 W MP/MPS-402
5 3,2 W MP/MPS-502
Características
El sistema de reflexión patentado aumenta la visibilidad.
Módulos LED intercambiables
· Secuencia de color intercambiable: fácil de añadir/extraer, hasta 5 módulos de colores incluso después de su instalación.
· Nota: Los módulos LED del mismo color se iluminarán simultáneamente.
LED de alta intensidad
Buena visibilidad desde cualquier dirección
El cableado continúa siendo el mismo.
Cada color del módulo LED corresponde al color de cable conductor.
Dimensiones Diagrama de cableado
ø30
Tipo de MP Altura (mm)
1 luz: 265
2 luces: 300
3 luces: 335
4 luces: 370
5 luces: 405
Grosor máx. de panel 5
Tuerca
Arandela
ø30
5
ø22,5 4
3
Tipo de MPS
Orificio
(M22 x P1,5mm)
2
Para un encendido continuo
Altura (mm)
1 luz: 90
2 luces: 125
3 luces: 160
4 luces: 195
5 luces: 230
de montaje ø22
31
Soporte de montaje opcional
(SZ-013)
LED R rojo
1 LED Y naranja LED G verde LED B azul
LED C blanco
Amarillo
Fusible 1A
Alimentación
MP/MPS no tienen polaridad.
Longitud del cable (a partir de la salida del cableado) MP: 1.000 mm
MPS: 1.180 mm
Tornillo (M8)
Tuerca (M8)
(mm)
422
MP/MPS Dispositivos de señalización
Especificaciones
Tamaño 30 mm de diámetro
Opciones de tensión de entrada
24 Vc.a./Vc.c.
Funciones disponibles Solo constante
Opciones de montaje Solo montaje directo: incluye tuerca de montaje M22 y junta de sellado
Estilo de cuerpo • Preinstalado, precableado
• Se puede intercambiar y apilar después de la fecha de compra
Color de cuerpo Plateado
Niveles 1-5módulos pueden apilarse
Colores del módulo Rojo/amarillo/verde/azul/blanco claro (para aplicaciones de luz solar: se encuentran disponibles módulos de lentes transparentes en todos los colores)
Alarmas (solo estilo FB) • CE
• Reconocimiento de componentes UL (EE UU)
• Reconocimiento de componentes UL (Canadá)
• ROHS
Protección IP-65
Opciones de control • Cierre de contactos en seco como interruptores o contactos de relés
• Transistor de colector abierto (NPN o PNP) para 24 Vc.c.
• Control de tensión directo
