OMRONSistemas de ControlCPM1ACPM2C-SRT21 297722 CPM2CSRT21.1 OMRON Módulo Expansión Esclavo Compobus/S

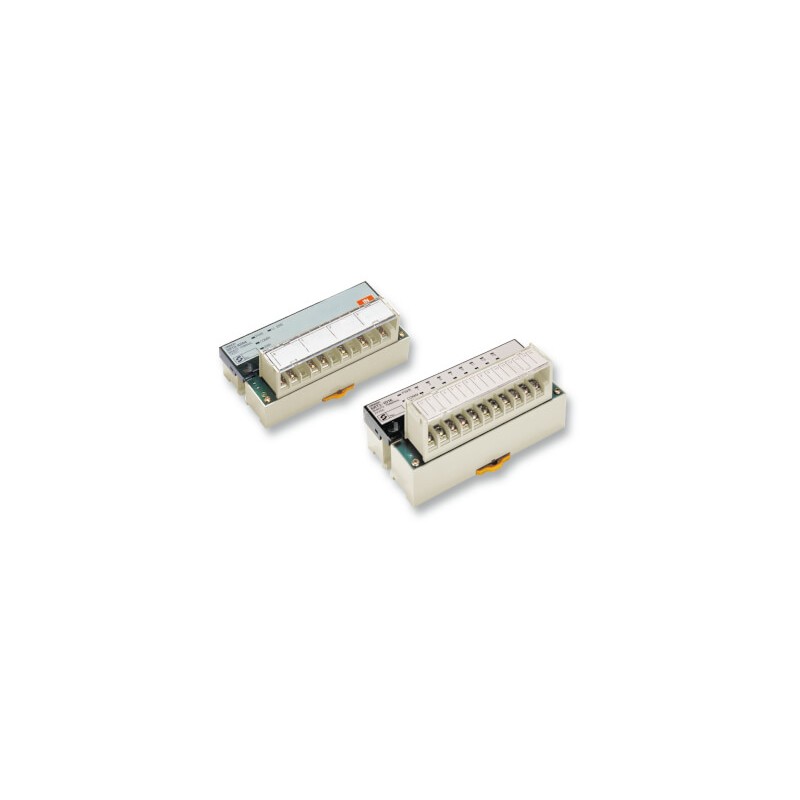

OMRON CPM2C-SRT21 297722 CPM2CSRT21.1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CPM2C-SRT21 297722 CPM2CSRT21.1 OMRON Módulo Expansión Esclavo Compobus/S

Referencia: CPM2C-SRT21

Código: 297722

Número de catálogo: CPM2CSRT21.1

Fabricante: OMRON

Descripción:

Módulo Expansión Esclavo Compobus/S

Categorías:

  • OMRON > Sistemas de Control > CPM1A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

Rápido y sencillo sobre CompoBus/S

CompoBus/S exclusivo de Omron es el bus de E/S más eficaz para la automatización de máquinas. Con una topología libre y hasta 500 m de longitud de bus en modo de larga distancia, se puede utilizar como un sistema de E/S remotas. En el modo de alta velocidad (100 m máx.), el tiempo de ciclo en submilisegundos garantizado resulta idóneo para un control de máquina eficaz. En combinación con el PLC compacto CPM2C-S como maestro, su sistema de control de máquina cabrá en los espacios más pequeños.

  • Tamaño compacto en carcasa IP20
  • Tiempo de ciclo rápido; menos de 1 ms por 256 puntos de E/S
  • Fácil configuración; no se necesita software
  • Opción de E/S digitales de 4, 8 y 16 puntos; modelos de transistor, MOSFET y relé
  • Disponibilidad de entradas/salidas analógicas y módulos personalizables

Ordering information

Unit type

Specifications

Size in mm (H×W×D)

Remarks

Order code

4-point PNP input unit

24 VDC, 6 mA per point

48×80×50

Compact IP20 I/O

SRT2-ID04-1

8-point PNP input unit

24 VDC, 6 mA per point

48×80×50

Compact IP20 I/O

SRT2-ID08-1

16-point PNP input unit

24 VDC, 6 mA per point

48×105×50

Compact IP20 I/O

SRT2-ID16-1

16-point PNP input unit

24 VDC, 6 mA per point

50×180×59

3-tier connection for direct sensor wiring

SRT2-ID16T-1

4-point PNP output unit

24 VDC, 0.3 A per point

48×80×50

Compact IP20 I/O

SRT2-OD04-1

8-point PNP output unit

24 VDC, 0.3 A per point

48×80×50

Compact IP20 I/O

SRT2-OD08-1

16-point PNP output unit

24 VDC, 0.3 A per point

48×105×50

Compact IP20 I/O

SRT2-OD16-1

16-point PNP output unit

24 VDC, 0.5 A per point

50×180×59

3-tier connection for direct sensor/actuator wiring

SRT2-OD16T-1

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.3 A per point

50×180×59

3-tier connection for direct actuator wiring

SRT2-MD16T-1

8-point relay output unit

Max. 3 A per point

50×100×50

with easy-to-replace relays

SRT2-ROC08

16-point relay output unit

Max. 3 A per point

50×155×50

with easy-to-replace relays

SRT2-ROC16

4-Channel analog input unit

0 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V,
0 to 20 mA, 4 to 20 mA

48×105×50

Resolution 1/6000, conversion time 4 ms (4 inputs)

SRT2-AD04

2-Channel analog output unit

0 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V,
0 to 20 mA, 4 to 20 mA

48×105×50

Resolution 1/6000, conversion time 2 ms (2 outputs)

SRT2-DA02

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.

Accessories

Type

Order code

CompoBus/S 4-wire flatcable for power and communication (100 m)

SCA1-4F10

CompoBus/S branch connector (IDC) for flatcable

SCN1-TH4

CompoBus/S termination connector (IDC) for flatcable

SCN1-TH4T

CompoBus/S termination block (screw connection)

SRS1-T

DATASHEET - PDF

Título
Tamaño
Tipo
CPM2C-SRT21 CPM2CSRT21.1 297722 q103_srm1_c0_v2_master_control_unit_datasheet_es.pdf
1 Mbytes
CPM2C-SRT21 CPM2CSRT21.1 297722 w266_compobus_s_operation_manual_en.pdf
8 Mbytes
PDF CATALOGO OMRON AUTOMATIZACION ES
30 Mbytes
PDF CATALOGO OMRON ES
49 Mbytes
