> >>>MKS3PIN 24VDC MKSN8532M 376808 OMRON 3PDT 10A Indic. mecánico LED Pulsador-prueba
Anterior producto Siguiente producto

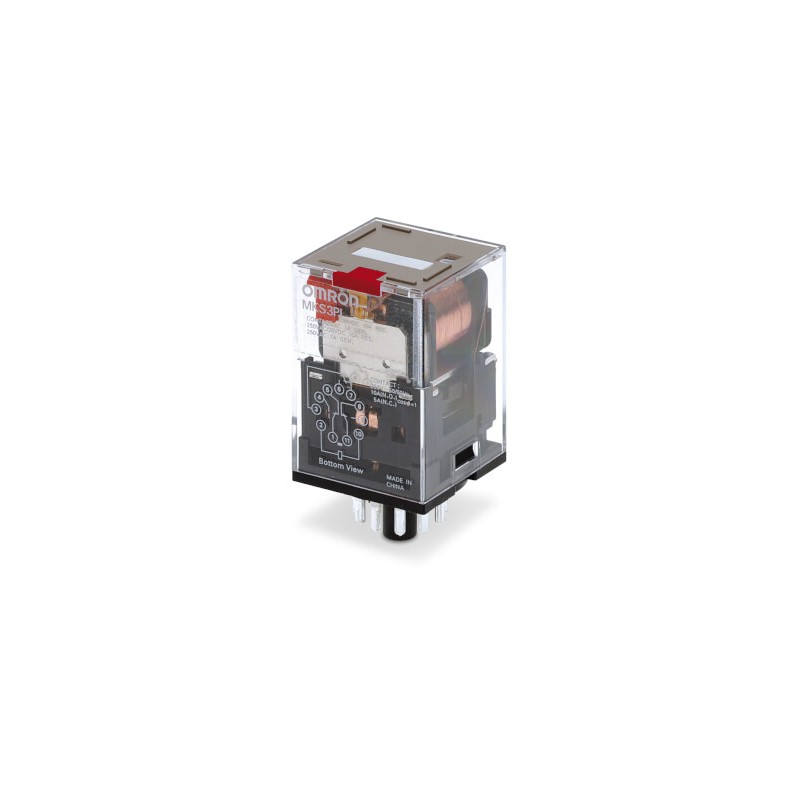

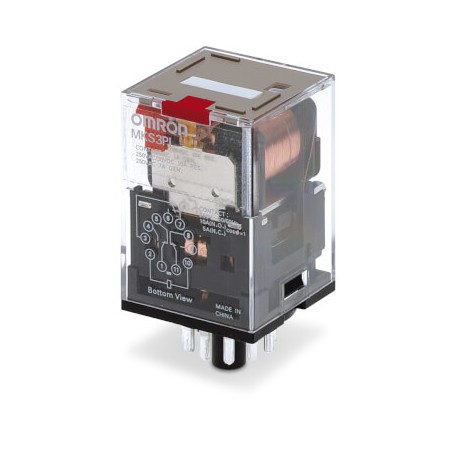

MKS3PIN 24VDC MKSN8532M 376808 OMRON 3PDT 10A Indic. mecánico LED Pulsador-prueba Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MKS3PIN 24VDC MKSN8532M 376808 OMRON 3PDT 10A Indic. mecánico LED Pulsador-prueba

MKS3PIN 24VDC

MKSN8532M

MKS3PINDC24BYOMZ

OMRON

Disponible Envío el hoy

3PDT 10A Indic. mecánico LED Pulsador-prueba

Más detalles


Relés Industriales > MK-I/-S

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $14.68
Precio unitario: $14.68

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más Información

▲


Características

Relé de propósito general excepcionalmente fiable

La serie MK(S) ha demostrado ser excepcionalmente fiable desde su lanzamiento hace ya casi 50 años. Para proporcionar un chequeo sencillo del relé similar al resto de las familias de relés, el modelo MK-S está equipado con un pulsador de prueba bloqueable que ofrece la misma función/operación que las familias MY(S) y G2R(S).

  • Tipos de contacto DPDT de 8 pines y 3PDT de 11 pines
  • Corriente de conmutación de hasta 10 A
  • Pulsador de prueba bloqueable para poder efectuar pruebas fácilmente
  • Valores nominales de temperatura de -40 °C a 60 °C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.

Datasheet - PDF

▲
