> >>>G3PE-215B 12-24VDC G3PE4001D 376272 OMRON 15A 100-240Vca Monofásico C DIN Con disp. Func. Paso por Cero
Anterior producto Siguiente producto

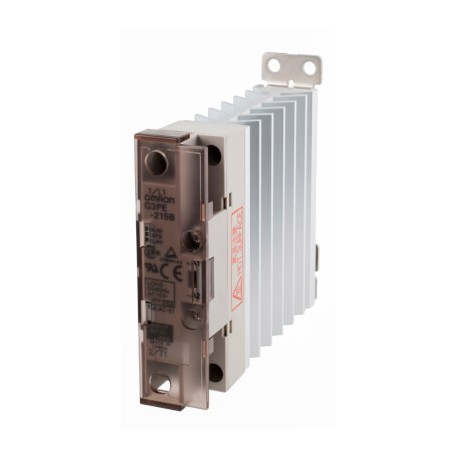

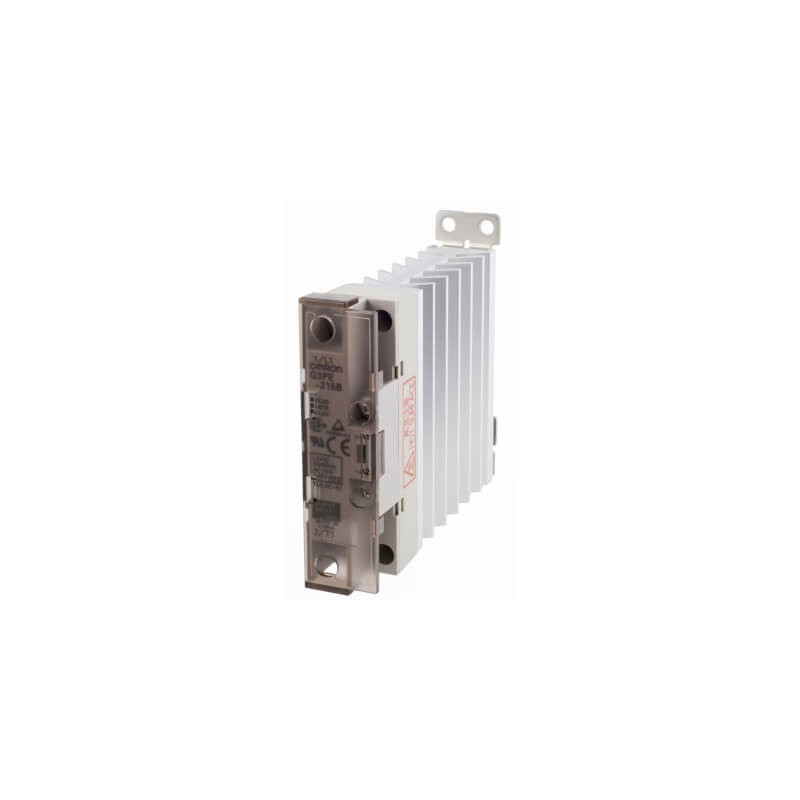

G3PE-215B 12-24VDC G3PE4001D 376272 OMRON 15A 100-240Vca Monofásico C DIN Con disp. Func. Paso por Cero Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G3PE-215B 12-24VDC G3PE4001D 376272 OMRON 15A 100-240Vca Monofásico C DIN Con disp. Func. Paso por Cero

G3PE-215B 12-24VDC

G3PE4001D

G3PE215BDC1224BYOMZ

OMRON

Disponible Envío el hoy

15A 100-240Vca Monofásico C DIN Con disp. Func. Paso por Cero

Más detalles


Relés Estado Sólido > G3PB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $67.90
Precio unitario: $67.90

Cantidad Precio
1+$67.90
2+$66.58
4+$56.78
5+$54.46
7+$52.06
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

G3PE: SSR compacto industrial de Omron con resistencia excepcional a sobretensión

El G3PE cuenta con un original circuito contra sobretensión que proporciona una resistencia excepcional a sobretensiones y protege el dispositivo semiconductor contra las tensiones superiores a 30kV.

  • Monofásico y trifásico, tensión de salida de 15-45
  • Tensiones de salida de 100-240 Vc.a. y 200-480 Vc.a
  • Modelos disponibles sin paso por cero
  • Rigidez dieléctrica de sobretensión mejorada para los circuitos de salida
  • Tapa del terminal con protección de los dedos
  • Montado en carril DIN o con tornillos

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

Datasheet - PDF

▲
