OMRONRelés Estado SólidoG3PBG3PE-215B-2N 12-24VDC G3PE2033A G3PE215B2NDC1224,1 OMRON Relé Estado Sólido 12-24Vda 2 polos Carril DIN Con ..

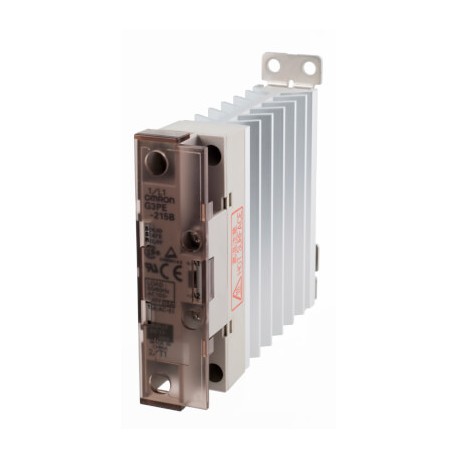

OMRON G3PE-215B-2N 12-24VDC G3PE2033A G3PE215B2NDC1224.1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G3PE-215B-2N 12-24VDC G3PE2033A G3PE215B2NDC1224,1 OMRON Relé Estado Sólido 12-24Vda 2 polos Carril DIN Con ..

Referencia: G3PE-215B-2N 12-24VDC

Código: G3PE2033A

Número de catálogo: G3PE215B2NDC1224.1

Fabricante: OMRON

Descripción:

Relé Estado Sólido 12-24Vda 2 polos Carril DIN Con disip.

Categorías:

  • Relés > Relé de estado sólido
  • OMRON > Relés Estado Sólido > G3PB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 160,35 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

G3PE: SSR compacto industrial de Omron con resistencia excepcional a sobretensión

El G3PE cuenta con un original circuito contra sobretensión que proporciona una resistencia excepcional a sobretensiones y protege el dispositivo semiconductor contra las tensiones superiores a 30kV.

  • Monofásico y trifásico, tensión de salida de 15-45
  • Tensiones de salida de 100-240 Vc.a. y 200-480 Vc.a
  • Modelos disponibles sin paso por cero
  • Rigidez dieléctrica de sobretensión mejorada para los circuitos de salida
  • Tapa del terminal con protección de los dedos
  • Montado en carril DIN o con tornillos

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

ETIM for 375418 Relés (EC002055)

CaracterísticaTipo de tensión de funcionamiento (EF005294)
ValorCA
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA
CaracterísticaConmutación al paso por cero (EF011956)
ValorSí
CaracterísticaCorriente de funcionamiento nominal Ie a CA-1 (EF006069)
Valor15 A
CaracterísticaNúmero de fases (EF000351)
Valor2
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor12 V
CaracterísticaVoltaje de funcionamiento a 50 Hz CA (EF008206)
Valor100 V
CaracterísticaVoltaje de funcionamiento a 60 Hz CA (EF008207)
Valor100 V

DATASHEET - PDF

Título
Tamaño
Tipo
G3PE-215B-2N 12-24VDC G3PE215B2NDC1224.1 G3PE2033A g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
2 Mbytes
PDF CATALOGO OMRON ES
49 Mbytes
