LU7 Dispositivos de señalización
distribuido por Omron

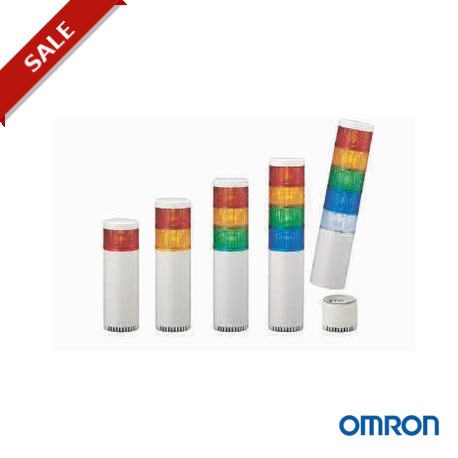

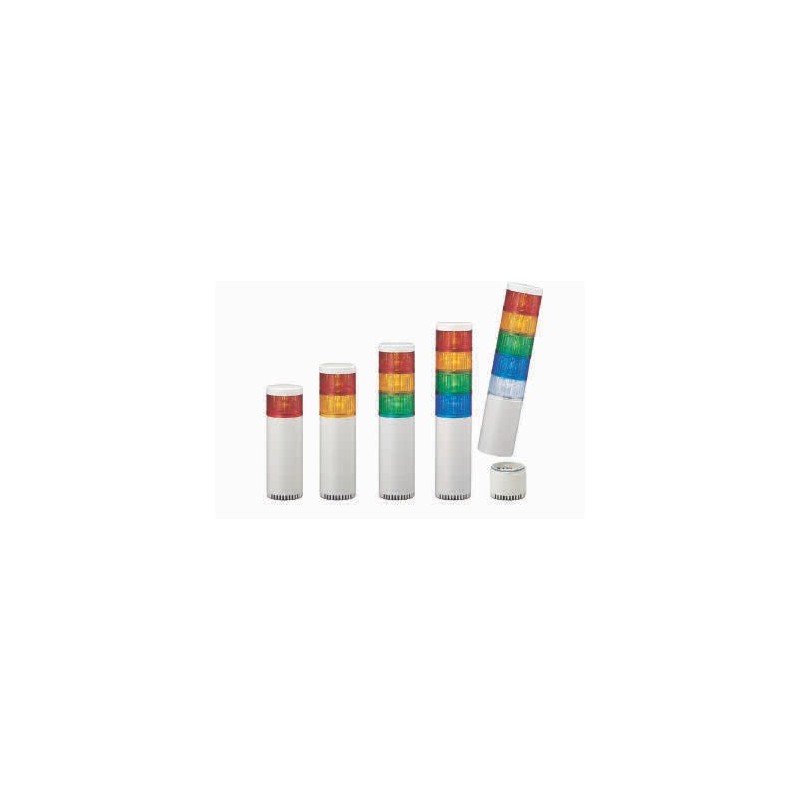

Baliza de señalizacion modular versatil con un ensamblaje y cableado rapido diseñados para cualquier necesidad.
LU7 presenta LED ultrabrillantes combinados con un un diseño innovador de prisma. Se pueden ordenar de 1 a 5 modulos en niveles.
• Diámetro: 70 mm
• Módulo de base en 2 tamaños y 3 colores
• Módulos diferentes: LED estándar, LED estroboscopico y sonido
• Dos alarmas seleccionables por el usuario integradas en el módulo base con volumen ajustable hasta 90 dB a 1 m.
• Bloque de terminales con muelles y de colores coordinados
Tabla de selección
Módulo LED
Tipo Color del módulo Consumo Tensión nominal Tensión de operación Rango de temperatura de operación Masa Modelo
Estándar Rojo 52 mA/
24 Vc.c. Tensión nominal
–30°C~+60°C 60 g ±10% LU7-E-R
Amarillo
1,25 W
±10% (21,6~26,4 V)
LU7-E-Y
Verde 42 mA/1,0 W LU7-E-G Azul LU7-E-B Transparente/blanco LU7-E-C
Señal
Rojo 290 mA 24 Vc.c. Tensión nominal
–30°C~+60°C 0,07 kg LU7-XE-R
estroboscopica
Amarillo
±10% (21,6~26,4 V)
LU7-XE-Y
Verde 140 mA LU7-XE-G Azul 270 mA LU7-XE-B Transparente/blanco 280 mA LU7-XE-C
Módulo de base
Tipo Alarma flash Consumo Tensión nominal Tensión de operación Rango de temperatura de operación
Masa Colector abierto
Modelo
Cuerpo corto Continuo 1,2 W 24 Vc.c. Tensión nominal
–30°C~+60°C 150 g ±10% PNP/NPN LU7-02S*1
Cuerpo estándar Continuo
±10% (21,6~26,4 V)
250 g ±10% LU7-02*1
2 sonidos/luz de parpadeo 280 g ±10% LU7-02FB*1
*1 Blanco marfil: blanco, negro: añadir “K”, plata: añadir “U”
Piezas opcionales
Tipo Material Modelo
Soporte para montaje en Aleación de aluminio presofundido SZ-017
Tipo Altura Material Modelo
Poste 100 mm Aluminio Polo-100A21
pared
PBT/resina ABS SZ-018
SZ-018U SZ-018K
Resina ABS SZ-020
Acero Polo-100S21
300 mm Aluminio Polo-300A21
Acero Polo-300S21
800 mm Aluminio Polo-800A21
Soporte superior Metal SZ-50U SZ-50UU SZ-50KU SZ-50NPT
Soporte de montaje Aleación de aluminio presofundido SZ-016A
SZ-70B
Acero Polo-800S21
Módulo de voz y sonido (módulo de sonido único en todas las direcciones)
Tensión nominal Consumo Masa Modelo
24 Vc.c. 3,5 W 0,17 kg LU7-V1
Características
Fácil alineación:
Bloque de terminales de colores coordinados: Corresponde a los colores de lente para una rápida verificación
del cableado en la unidad de base.
LU7
Cuerpo normal
70
LU7-02S Cuerpo corto
70
Dimensiones de montaje
Etiqueta con referencia
Entrada
de cableado Orificio de montaje
LU7-02FB
Altura (mm)
1 luz: 211
2 luces: 252
3 luces: 293
4 luces: 334
5 luces: 375
Altura (mm)
1 luz: 118
2 luces: 159
3 luces: 200
4 luces: 241
5 luces: 282
Alarma sonora
419
LU7 Dispositivos de señalización
Cómo solicitarlos
Módulo de voz y sonido
Modelo
Tipo
Tensión nominal
Consumo
Peso
LU7-V1
Sintetizador de voz
24 Vc.c.
3,5 W
0,17 kg
Unidades LED
Modelo
Color de la unidad
Tensión nominal
Rango de tensión de operación
LU7-E-R
LU7-E-Y LU7-E-G LU7-E-B LU7-E-C
24 Vc.c.
Tensión nominal ±10% (21,6~26,4 V)
Consumo
Rango de temperatura de operación
Masa
52 mA/1,25 W 42 mA/1,0 W
–30°C~ +60°C
60 g ±10%
Módulo LED estroboscópico
Modelo
Color de la unidad
Tensión nominal
LU7-XE-R
LU7-XE-Y LU7-XE-G LU7-XE-B LU7-XE-C
24 Vc.c.
Consumo
Masa
290 mA 290 mA 140 mA 270 mA 280 mA
0,07 kg
ROJO AMARILLO VERDE AZUL TRANSPARENTE/BLANCO
Unidades BASE
Modelo
Color
LU7-02S
LU7-02
LU7-02FB
Cuerpo normal/cuerpo corto
Tensión nominal
Rango de tensión de operación
Zumbador
Corto Estándar
24 Vc.c.
Tensión nominal ±10% (21,6~26,4 V)
- *Zumbador 1 **Zumbador 2
Consumo de corriente
- 50 ±10 mA
24 ±10 mA
Cuerpo normal
Consumo de energía
Nivel de sonido
Ciclo de parpadeo
Rango de temperatura de operación
Dirección de montaje
Grado de protección
-
-
-
–30°C~ +60°C
De pie, solo uso interior
IP65
1,2 ±0,25 W 0,58 ±0,25 W Máx.: 90 ±5d B (a 1 m)
Mín.: 70 dB o menos (a 1 m)
60±12 parpadeos por minuto
Masa
Colector abierto
150 g ±10%
250 g ±10% 280 g ±10% PNP/NPN
Piezas opcionales
Cuerpo corto
*Zumbador 1: Sonido continuo **Zumbador 2: Sonido intermitente
Blanco marfil Color plata (U) Negro (K)
420
LU7 Dispositivos de señalización
Piezas opcionales
Soporte para montaje en pared
Modelo
Color
SZ-18
Blanco marfil
SZ-18U
Color plata (U)
SZ-18K
Negro (K)
Soporte superior
SZ-50NPT (Para poste NPT de ½”)
Soporte superior
Modelo
Color
SZ-50-U
Blanco marfil
SZ-50U-U
Color plata (U)
SZ-50K-U
Negro (K)
Poste
Poste de acero
Modelo
Altura
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Poste de aluminio
21 mm
Modelo
Altura
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Soporte de montaje
Soporte para montaje en pared
SZ-016A
(Para poste de Ø21,7 mm)
SZ-70-B
(Solo para poste de aluminio de Ø21,7 mm)
SZ-020
(Para poste de Ø21,7 mm)
SZ-017
(Para poste de Ø21,7 mm)
Especificaciones
Tamaño 70 mm de diámetro Opciones de tensión de entrada • 24 Vc.c. Funciones disponibles • Solo constante
• Continuo, parpadeo, alarmas
Opciones de montaje Solo montaje directo: incluye tres tuercas de montaje
Estilo de cuerpo • Estilo de componente, provisto de terminales de cable
• Intercambiable y apilable tras su adquisicion
Color de cuerpo • Beige
• Negro
• Plateado
Niveles Se pueden apilar de 1 a 5 modulos
Colores del módulo • Rojo/Amarillo/Verde/Azul/Transparente
• Modelos LED estándar
• Modulos de LED con flash estroboscopico (24 V solo bases)
Alarmas (solo estilo FB) • Alarma 1: alarma continua, de un solo tono y seleccionable, 90 dB (a 1 m)
• Alarma 2: alarma intermitente (sonido lento), de un solo tono y seleccionable, 90 dB (a 1 m)
Clasificaciones • CE
• Homologación UL (EE UU)
• Homologación UL (Canadá)
• ROHS
Protecciones • IP-65
• Tipo 4/4X/13 (solo en interiores)
Opciones de control • Cierre de contacto seco como en interruptores o contactos de rele
• Transistor de colector abierto (NPN o PNP para 24 Vc.c.)
• Control de tensión directo para 24 Vc.c., solo funciones de alarma y continuas
421
