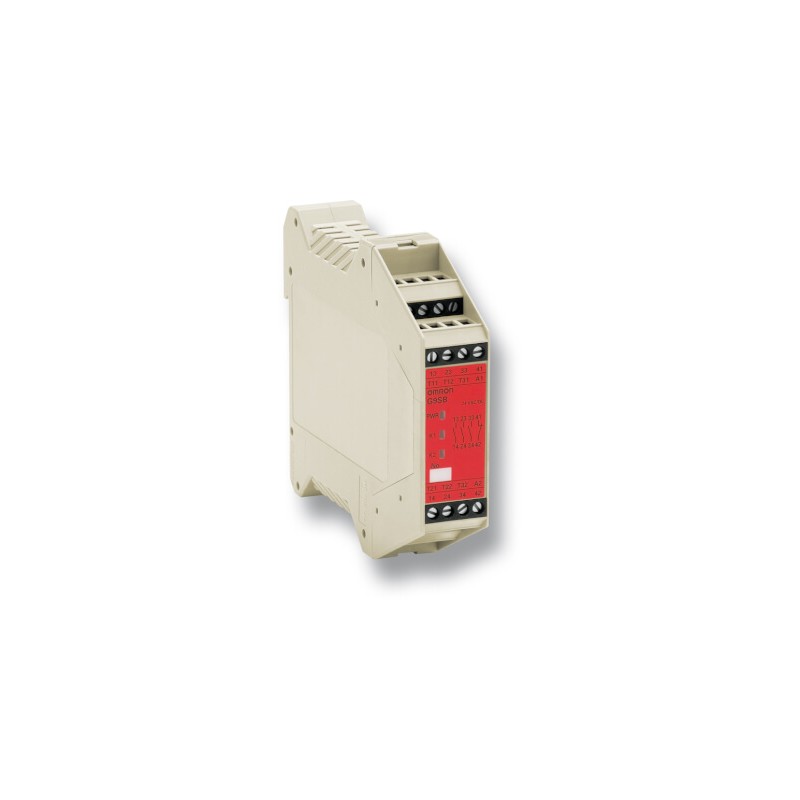

OMRON G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24.1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

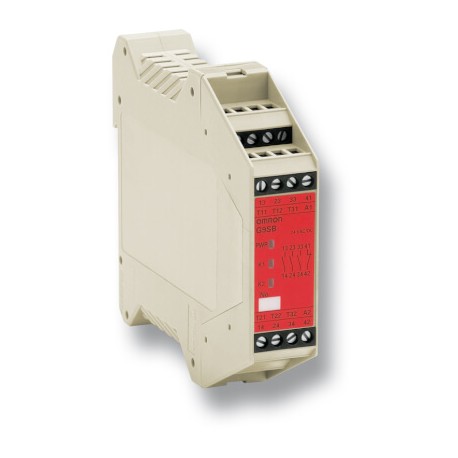

G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24,1 OMRON Módulo Seguridad 2PST-NA 17,5mm 24Vca/cc Auto reset

Referencia: G9SB-2002-A AC/DC24

Código: G9SB6003R

Número de catálogo: G9SB2002AACDC24.1

Fabricante: OMRON

Descripción:

Módulo Seguridad 2PST-NA 17,5mm 24Vca/cc Auto reset

Categorías:

  • Relés > Dispositivo de vigilancia de circuitos de seguridad
  • OMRON > Productos de Seguridad > G9SA/B

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 162,94 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Características

Módulo de relé de seguridad delgado

G9SB es una familia de módulos de relé de seguridad delgados que proporcionan dos contactos de seguridad en 17,5 mm y tres contactos de seguridad en una carcasa de 22,5 mm de ancho.

  • Carcasa de 17,5 mm y 22,5 mm de ancho
  • Unidades de 1 y 2 canales de entrada
  • Unidades con reset manual y automático
  • Certificación con nivel de prestaciones e (PL e) según EN ISO 13849-1, según su aplicación

Ordering information

Main contacts

Auxiliary contact

Number of input channels

Reset mode

Input type

Rated voltage

Size (H×W×D)

Order code

DPST-NO

2 safety
contacts

None

2 channels

Auto-reset

Inverse

24 VAC/VDC

100 mm × 17.5 mm × 112 mm

G9SB-2002-A

1 channel or
2 channels

+ common

G9SB-200-B

2 channels

Manual-reset

Inverse

G9SB-2002-C

1 channel or
2 channels

+ common

G9SB-200-D

3PST-NO

3 safety
contacts

SPST-NC

None
(direct breaking)

Auto-reset

-

24 VDC

100 mm × 17.5 mm × 112 mm

G9SB-3010

2 channels

Inverse

24 VAC/VDC

100 mm × 22.5 mm × 112 mm

G9SB-3012-A

1 channel or
2 channels

+ common

G9SB-301-B

2 channels

Manual-reset

Inverse

G9SB-3012-C

1 channel or
2 channels

+ common

G9SB-301-D

Specifications

Power input

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24VDC
24 VDC: 24 VDC

Operating voltage range

85 to 110% of rated power supply voltage

Power consumption

1.4 VA/1.4 W max.

1.7 W max.

1.7 VA/1.7 W max.

Inputs

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Input current

25 mA max.

60 mA max. (See note.)

30 mA max.

Note:Indicates the current between terminals A1 and A2.

Contacts

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Response time1

10 ms max.

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissable load (reference value)

5 VDC, 1 mA

Ambient operating temperature

-25°C +55°C (with no icing or condensation)


1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 346849 Relés (EC001449)

CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel e
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor4
CaracterísticaModelo (EF000010)
ValorDispositivo básico
CaracterísticaSIL según IEC 61508 (EF009889)
Valor3
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCA/CC
CaracterísticaCategoría de parada según IEC 60204 (EF007498)
ValorOtros
CaracterísticaTipo de tensión de funcionamiento (EF005294)
ValorCA/CC
CaracterísticaEvaluación de las entradas (EF008245)
Valor2 canales
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaApto para la supervisión de interruptores de proximidad (EF007267)
ValorSí
CaracterísticaApto para el control de dispositivos de protección optoelectrónicos (EF007269)
ValorSí
CaracterísticaApto para la supervisión de válvulas (EF007272)
ValorSí
CaracterísticaApto para la supervisión de interruptores de posición (EF007270)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaWith approval for TÜV (EFDE0031)
ValorSí
CaracterísticaApto para la supervisión de circuitos de parada de emergencia (EF007268)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon entrada de inicio (EF003342)
ValorNo
CaracterísticaCon función de silenciamiento (EF004057)
ValorNo
CaracterísticaCon aprobación según UL (EF001783)
ValorNo
CaracterísticaApto para la supervisión de sensores táctiles (EF007271)
ValorSí
CaracterísticaCon circuito de realimentación (EF003343)
ValorNo
CaracterísticaApto para la supervisión de interruptores magnéticos (EF007266)
ValorSí
CaracterísticaCon aprobación para BG BIA (EF004145)
ValorNo
CaracterísticaNúmero de salidas, función de señalización, instantánea, basada en contactos (EF003348)
Valor0
CaracterísticaNúmero de salidas, de seguridad, retardadas, basadas en contactos (EF003345)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, basado en contacto (EF003349)
Valor0
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaCorriente nominal de conmutación (EF006706)
Valor5 A
CaracterísticaProfundidad (EF000049)
Valor112 mm
CaracterísticaNúmero de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346)
Valor0
CaracterísticaNúmero de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, semiconductores (EF003351)
Valor0
CaracterísticaAltura (EF000040)
Valor100 mm
CaracterísticaNúmero de salidas, de seguridad, instantáneas, basadas en contactos (EF003344)
Valor2
CaracterísticaNúmero de salidas, función de señalización, instantánea, semiconductores (EF003350)
Valor0
CaracterísticaTensión de alimentación 60 Hz CA (EF007533)
Valor20.4 V
CaracterísticaTensión de alimentación CC (EF007534)
Valor20.4 V
CaracterísticaTensión de alimentación 50 Hz CA (EF007532)
Valor20.4 V
CaracterísticaVoltaje de funcionamiento en CC (EF008208)
Valor0 V
CaracterísticaVoltaje de funcionamiento a 50 Hz CA (EF008206)
Valor0 V
CaracterísticaVoltaje de funcionamiento a 60 Hz CA (EF008207)
Valor0 V
