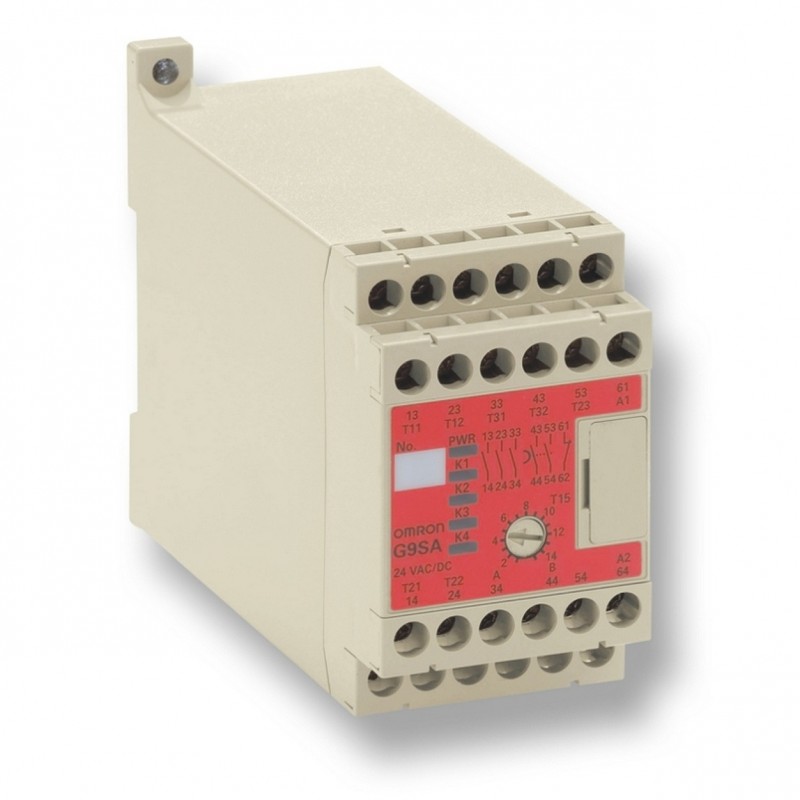

OMRON G9SA-TH301 AC/DC24 G9SA6006R G9SATH301ACDC24 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

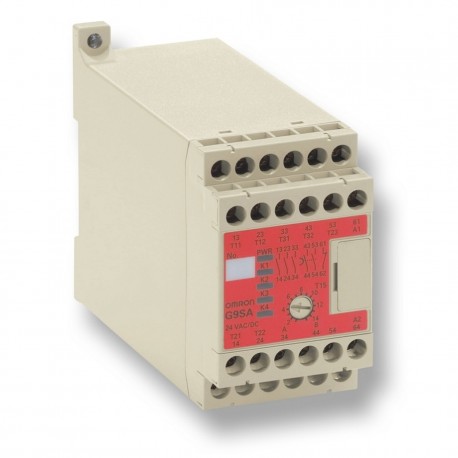

G9SA-TH301 AC/DC24 G9SA6006R G9SATH301ACDC24 OMRON Módulo Seguridad Bimanual 3PST-NA SPST-NC 24Vca/cc

Referencia: G9SA-TH301 AC/DC24

Código: G9SA6006R

Número de catálogo: G9SATH301ACDC24

Fabricante: OMRON

Descripción:

Módulo Seguridad Bimanual 3PST-NA SPST-NC 24Vca/cc

Categorías:

  • Relés > Dispositivo de vigilancia de circuitos de seguridad
  • OMRON > Productos de Seguridad > G9SA/B

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 284,57 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

  • Carcasa de 45 mm de ancho, las unidades expansoras tienen un ancho de 17,5 mm
  • Temporizador de retardo a OFF de seguridad
  • Conexión de expansión simple
  • Certificación con nivel de prestaciones  e (PL e) según EN ISO 13849-1, según su aplicación

Especificaciones y modelos disponibles

Ordering information

Emergency-stop units

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-301

100 to 240 VAC

5PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-501

100 to 240 VAC

Emergency-stop OFF-delay units

Main contacts

OFF-delay contacts

Auxiliary

contact

Number of

input channels

OFF-delay time

Rated voltage

Order code

3PST-NO

DPST-NO

SPST-NC

1 channel or
2 channels
possible

7.5 s

24 VAC/VDC

G9SA-321-T075

100 to 240 VAC

15 s

24 VAC/VDC

G9SA-321-T15

100 to 240 VAC

30 s

24 VAC/VDC

G9SA-321-T30

100 to 240 VAC

Two-hand controller

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

2 channels

24 VAC/VDC

G9SA-TH301

100 to 240 VAC

Expansion unit

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contacts

Auxiliary contact

Category

Order code

3PST-NO

SPST-NC

4

G9SA-EX301

Expansion units with OFF-delay outputs

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contact form

Auxiliary contact

OFF-delay time

Order code

3PST-NO

SPST-NC

7.5 s

G9SA-EX031-T075

15 s

G9SA-EX031-T15

30 s

G9SA-EX031-T30

Specifications

Power input

Item

G9SA-301/TH301 / G9SA-501 / G9SA-321-T_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24 VDC
100 to 240 VAC: 100 to 240 VAC, 50/60 Hz

Operating voltage range

85 to 110% of rated power supply voltage

Inputs

Item

G9SA-301/321-T_/TH301

G9SA-501

Input current

40 mA max.

60 mA max.

Contacts

Item

G9SA-301/501/321-T_/TH301/EX301/EX031-T_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SA-301/TH301 / G9SA-501/321-T_ / G9SA-EX301/EX031-T_

Operating time

30 ms max. (not including bounce time)

Response time1

10 ms max. (not including bounce time)

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissible load
(reference value)

5 VDC, 1 mA

Ambient temperature

Operating: -25 to 55°C (with no icing or condensation)
Storage: -25 to 85°C (with no icing or condensation)


1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 347785 Relés (EC001449)

CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel e
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor4
CaracterísticaModelo (EF000010)
ValorDispositivo básico
CaracterísticaSIL según IEC 61508 (EF009889)
Valor3
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCA/CC
CaracterísticaCategoría de parada según IEC 60204 (EF007498)
ValorOtros
CaracterísticaTipo de tensión de funcionamiento (EF005294)
ValorCA/CC
CaracterísticaEvaluación de las entradas (EF008245)
Valor2 canales
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaApto para la supervisión de interruptores de proximidad (EF007267)
ValorSí
CaracterísticaApto para el control de dispositivos de protección optoelectrónicos (EF007269)
ValorSí
CaracterísticaApto para la supervisión de válvulas (EF007272)
ValorSí
CaracterísticaApto para la supervisión de interruptores de posición (EF007270)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaWith approval for TÜV (EFDE0031)
ValorNo
CaracterísticaApto para la supervisión de circuitos de parada de emergencia (EF007268)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon entrada de inicio (EF003342)
ValorNo
CaracterísticaCon función de silenciamiento (EF004057)
ValorNo
CaracterísticaCon aprobación según UL (EF001783)
ValorSí
CaracterísticaApto para la supervisión de sensores táctiles (EF007271)
ValorSí
CaracterísticaCon circuito de realimentación (EF003343)
ValorNo
CaracterísticaApto para la supervisión de interruptores magnéticos (EF007266)
ValorSí
CaracterísticaCon aprobación para BG BIA (EF004145)
ValorNo
CaracterísticaNúmero de salidas, función de señalización, instantánea, basada en contactos (EF003348)
Valor1
CaracterísticaNúmero de salidas, de seguridad, retardadas, basadas en contactos (EF003345)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, basado en contacto (EF003349)
Valor0
CaracterísticaAnchura (EF000008)
Valor45 mm
CaracterísticaCorriente nominal de conmutación (EF006706)
Valor5 A
CaracterísticaProfundidad (EF000049)
Valor111 mm
CaracterísticaNúmero de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346)
Valor0
CaracterísticaNúmero de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, semiconductores (EF003351)
Valor0
CaracterísticaAltura (EF000040)
Valor76 mm
CaracterísticaNúmero de salidas, de seguridad, instantáneas, basadas en contactos (EF003344)
Valor3
CaracterísticaNúmero de salidas, función de señalización, instantánea, semiconductores (EF003350)
Valor0
CaracterísticaTensión de alimentación 60 Hz CA (EF007533)
Valor20.4 V
CaracterísticaTensión de alimentación CC (EF007534)
Valor20.4 V
CaracterísticaTensión de alimentación 50 Hz CA (EF007532)
Valor20.4 V
CaracterísticaVoltaje de funcionamiento en CC (EF008208)
Valor0 V
CaracterísticaVoltaje de funcionamiento a 50 Hz CA (EF008206)
Valor0 V
CaracterísticaVoltaje de funcionamiento a 60 Hz CA (EF008207)
Valor0 V
