OMRONFinal de Carrera MiniaturaOTROS FINAL CARRERA MINIATURAD2MV-1L22-1C2 D2MV7202M D2MV1L221C2 OMRON Microrruptor
OMRON D2MV-1L22-1C2 D2MV7202M D2MV1L221C2 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D2MV-1L22-1C2 D2MV7202M D2MV1L221C2 OMRON Microrruptor

Referencia: D2MV-1L22-1C2

Código: D2MV7202M

Número de catálogo: D2MV1L221C2

Fabricante: OMRON

Descripción:

Microrruptor

Categorías:

  • OMRON > Final de Carrera Miniatura > Otros Final Carrera Miniatura

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 741,94 €

Precio unitario: 7,4194 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

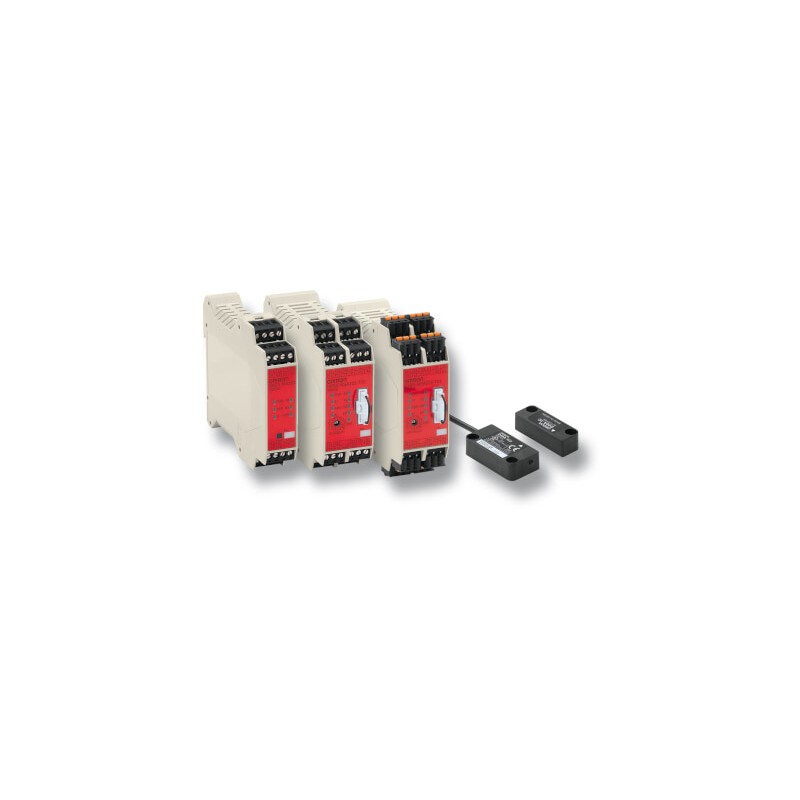

Final de carrera magnético sin contacto D40A/G9SX-NS

El mejor final de carrera de su clase para puertas de apertura/cierre lento y conectividad de hasta 30 unidades D40A a un único controlador G9SX-NS, lo que proporciona flexibilidad en la aplicación.

  • Funcionamiento estable que reduce los errores producidos por puertas inestables
  • Conexión máxima de 30 unidades con LED a un controlador
  • Final de carrera reversible que proporciona flexibilidad de instalación
  • Indicador LED de dos colores para facilitar el mantenimiento

Ordering information

Non-contact door switches (switch/actuator)

Classification

Auxiliary outputs

Cable length

Order code

Standard models

Semiconductor outputs1

2 m

D40A-1C2

5 m

D40A-1C5

Pigtail with M12 connector 4-pole

D40A-1C015-F

Non-contact door switch controllers (Controllers for D40A)

Safety outputs2

Auxiliary outputs3

Logical AND
connection input

Logical AND connection output

Max. OFF
delay time4

Rated
voltage

Terminal block type

Order code

Instantaneous

OFF-delayed5

2 (Semi-
conductors)

0

2 (Semi-conductors)

1

1

−

24 VDC

Screw terminals

G9SX-NS202-RT

Spring-cage terminals

G9SX-NS202-RC

2 (Semi-
conductors)

3.0 s

Screw terminals

G9SX-NSA222-T03-RT

Spring-cage terminals

G9SX-NSA222-T03-RC

Specifications

Ratings/characteristics of non-contact door switches

Item

Model

D40A-1C_

Operating
characteristics6

Operating distance OFF®ON

5 mm min.

Operating distance ON®OFF

15 mm max.

Differential travel (max.)

20% of operating distance

Ambient operating temperature

−10 to 55°C (no icing or condensation)

Vibration resistance

10 to 55 to 10 Hz (single amplitude: 0.75 mm, double amplitude: 1.5 mm)

Shock resistance

300 m/s2min.

Degree of protection

IP67

Material

PBT resin

Mounting method

M4 screws

Power consumption

0.6 W max.

Auxiliary outputs7

24 VDC, 10 mA (PNP open-collector outputs)

LED indicators

Actuator not detected (red); actuator detected (yellow)

Connection cables

2 m, 5 m

Number of connectable switches

30 max. (wiring length: 100 m max.)

Ratings of non-contact door switch controllers

Power input

Item

G9SX-NS202-_

G9SX-NSA222-T03-_

G9SX-EX-_

Rated supply voltage

24 VDC

Inputs

Item

G9SX-NS202-_/G9SX-NSA222-T03-_

Safety input8

Operating voltage: 20.4 VDC to 26.4 VDC, internal impedance: approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-NS202-_/G9SX-NSA222-T03-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current: 0.8 A DC max.

Auxiliary output

PNP transistor output

Load current: 100 mA max.

Non-contact door switch and non-contact door switch controller wiring

Example: Wiring a single switch

Note:The auxiliary output load current must be 10 mA max.

Example: Wiring multiple switches
Connect up to 30 Non-contact door switches
1.PNP open-collector semiconductor output.

Note:Must be used in combination with a G9SX-NS_ non-contact door switch controller.

2.P channel MOS FET transistor output
3.PNP transistor output
4.The OFF-delay time can be set in 16 steps as follows:
0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0 s
5.The OFF-delayed output becomes an instantaneous output by setting the OFF-delay time to 0 s.
6.This is the distance where the switch operates from OFF to ON when approaching and the distance where the switch operates from ON to OFF when separating when the switch and actuator target marks are on the same axis, and the sensing surfaces coincide.
7.Turns ON when the actuator is approaching.
8.Only applies to the G9SX-NSA222-T03-_. Refers to input other than that from the non-contact door switch.

DATASHEET - PDF

Título
Tamaño
Tipo
D2MV-1L22-1C2 D2MV1L221C2 D2MV7202M c140_d40a_g9sx_ns_non_contact_door_switch_flexible_safety_unit_datasheet_en.pdf
3 Mbytes
PDF CATALOGO OMRON AUTOMATIZACION ES
30 Mbytes
PDF CATALOGO OMRON ES
49 Mbytes
