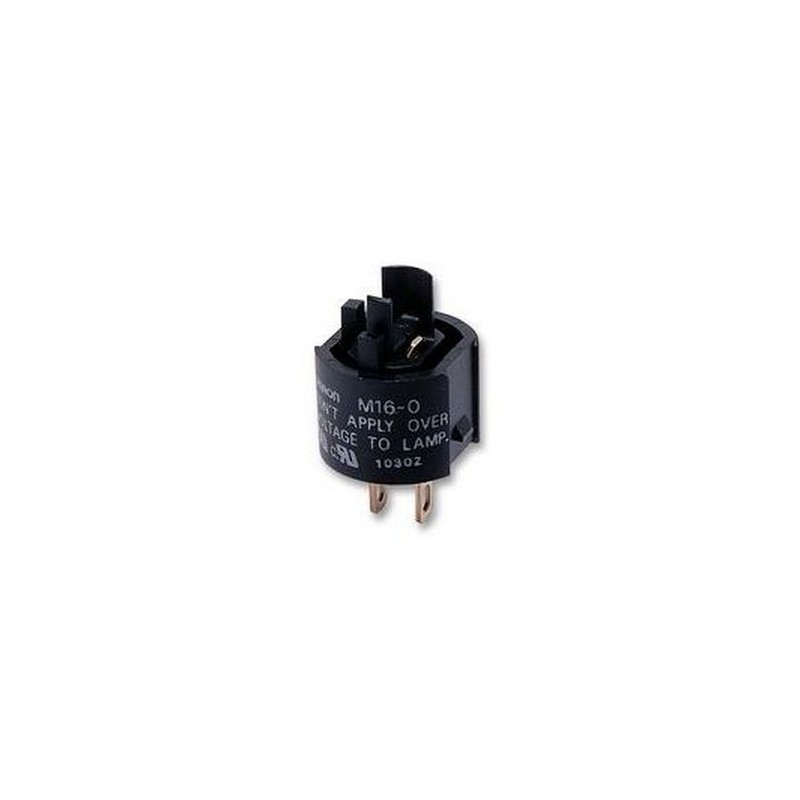

M16-0 103150 OMRON Zócalo para M16 Terminales soldar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

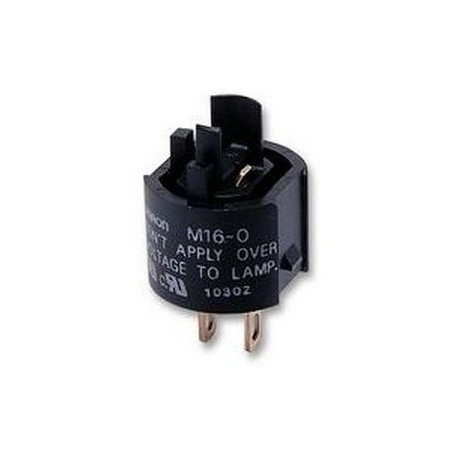

M16-0 103150 OMRON Zócalo para M16 Terminales soldar

M16-0

103150

OMRON

Disponible Envío el hoy

Zócalo para M16 Terminales soldar

Más detalles


Especial Final Carrera Industrial

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $1.52
Precio unitario: $1.52

Cantidad Precio
1+$1.52
2+$1.53
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Características

Indicadores con una apertura de montaje de 16 mm

La serie M16 de indicadores montados en rosca tiene versiones rectangulares, cuadradas y redondas. Gracias a su estructura modular, el ensamblaje es rápido y sencillo. M16 se presenta en una gran variedad de dispositivos de control y señalización con una amplia gama de capacidades de conmutación, de cargas generales a microcargas.

  • LED, luz incandescente y lámpara de neón
  • Interruptor por presión
  • Poca profundidad de montaje, menos de 28,5 mm por debajo del panel
  • Alta fiabilidad, IP65
  • Homologación UL, CSA y VDE; cumple la norma EN60947-5-1

Ordering information

Pushbutton

Type

Display color

Order code

IP65 oil-resistant

Rectangular

Square

Round

LED

Incandescent lamp

Red

A165L-JR

A165L-AR

A165L-TR

Yellow

A165L-JY

A165L-AY

A165L-TY

Pure yellow

A165L-JPY

A165L-APY

A165L-TPY

White

A165L-JW

A165L-AW

A165L-TW

Blue

A165L-JA

A165L-AA

A165L-TA

LED

Incandescent lamp

Green

A165L-JGY

A165L-AGY

A165L-TGY

Green

A165L-JG

A165L-AG

A165L-TG

Lamp

Type

Color

Order code

Operating voltage

5 VDC

12 VDC

24 VDC

LED

Red

A16-5DSR

A16-12DSR

A16-24DSR

Yellow

A16-5DSY

A16-12DSY

A16-24DSY

Green

A16-5DSG

A16-12DSG

A16-24DSG

White

A16-5DSW

A16-12DSW

A16-24DSW

Blue

A16-5DA

A16-12DA

A16-24DA

Type

5 VAC/VDC

12 VAC/VDC

24 VAC/VDC

Incandescent lamp

A16-5

A16-12

A16-24

Case

Classification

Order code

IP65 oil-resistant

Rectangular

A165-CJM

Square

A165-CAM

Round

A165-CTM

Socket

Classification

Order code

Solder terminals

M16-0

PCB terminals

M16-0P

Screw-less clamp

M16-S

Solder terminals

Voltage-reduction
lighting

100 V

M16-T1

Screw-less clamp

100 V

M16-T1-S

200 V

M16-T2-S

Specifications

Allowable operating frequency

Mechanical

Momentary operation: 120 operations/minute max., alternate operation: 60 operations/minute max.

Electrical

20 operations/minute max.

Durability

Mechanical

Momentary operation: 2,000,000 operations min.,
alternate operation: 200,000 operations min.

Electrical

100,000 operations min.

Degree of contamination

3 (IEC947-5-1)

Ambient temperature

Operating: -10 to 55°C
(with no icing or condensation)
Storage: -25 to 65°C
(with no icing or condensation)

Weight

Approx. 10 g (in the case of a lighted DPDT switch with solder terminals)

Size in mm

Round/square:18Hx18Wx28.5D
rectangular:18Hx24Wx28.5D

Agency

Standards

File number

UL, cUL

UL508

E41515

Ratings

Superbright LED

Rated voltage

Rated current

Operating voltage

Built-in limiting resistance

5 VDC

30 mA (15 mA)

5 VDC ±5%

33 Ω (68 Ω)

12 VDC

15 mA

12 VDC ±5%

270 Ω (560 Ω)

24 VDC

10 mA

24 VDC ±5%

1,600 Ω (2,000 Ω)

Incandescent lamp

Rated voltage

Rated current

Operating voltage

6 VAC/VDC

60 mA

5 VAC/VDC

14 VAC/VDC

40 mA

12 VAC/VDC

28 VAC/VDC

24 mA

24 VAC/VDC

Datasheet - PDF
