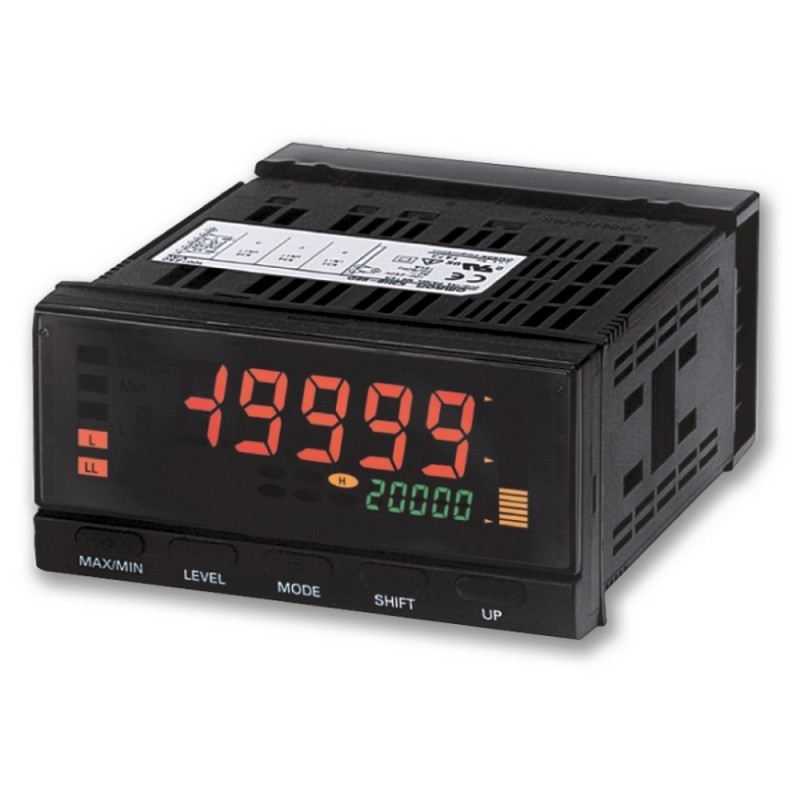

K3HB-PNB 100-240VAC K3HB6001R K3HBPNB100240VAC OMRON Intervalos de tiempo NPN Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K3HB-PNB 100-240VAC K3HB6001R K3HBPNB100240VAC OMRON Intervalos de tiempo NPN

K3HB-PNB 100-240VAC

K3HB6001R

K3HBPNB100240VAC

OMRON

Intervalos de tiempo NPN

Más detalles


Aparamenta para montaje en carril DIN / armario > Polímetro

Indicadores de Panel > K3HB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $516.28
Precio unitario: $516.28
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Indicador de barra de LEDs para una monitorización sencilla
  • DeviceNet opcional, RS-232C, RS-485
  • Doble display, con 5 dígitos, en dos colores
  • Dimensiones: 48 x 96 x 100 mm (al. x an. x pr.)

Especificaciones y modelos disponibles

Ordering information

Type of indicator

Input ranges

Supply voltage

Input sensor

Order code

Rotary pulse indicator K3HB-R

No voltage contact: 30 Hz max.
Voltage pulse: 50 kHz max.
Open collector: 50 kHz max.

100 to 240 VAC

NPN input/voltage pulse

K3HB-RNB 100-240VAC

24 VAC/VDC

K3HB-RNB 24VAC/VDC

100 to 240 VAC

PNP input

K3HB-RPB 100-240VAC

24 VAC/VDC

K3HB-RPB 24VAC/VDC

100 to 240 VAC

NPN

K3HB-PNB 100-240VAC

100 to 240 VAC

PNP

K3HB-PPB 100-240VAC

Timer interval indicator K3HB-P1

100 to 240 VAC

NPN

K3HB-CNB 100-240VAC

Up/down counting pulse indicator K3HB-C1

24 VAC/VDC

PNP

K3HB-CPB 24VAC/VDC

100 to 240 VAC

K3HB-CPB 100-240VAC

Option boards

Sensor power supply/output boards

Slot

Output

Sensor power supply

Communications

Order code

B

Relay

PASS: SPDT

12 VDC ±10%, 80 mA

−

K33-CPA2

Linear current

DC0(4) - 20 mA

−

K33-L1 A3

Linear voltage

DC0(1) - 5 V, 0 to 10 V

−

K33-L2A2

−

−

−

K33-A2

−

−

RS-232C

K33-FLK1 A2

−

−

RS-485

K33-FLK3A2

Relay/transistor output boards

Slot

Output

Communications

Order code

C

Relay

H/L: SPDT each

−

K34-C1

HH/H/LL/L: SPST-NO each

−

K34-C2

Transistor

NPN open collector: HH/H/PASS/L/LL

−

K34-T1

PNP open collector: HH/H/PASS/L/LL

−

K34-T2

−

DeviceNet

K34-DRT4

BCD + transistor

NPN open collector: HH/H/PASS/L/LL

−

K34-BCD

Event input boards

Slot

Input type

Number of points

Communications

Order code5

D

NPN open collector

5

M3 terminal blocks

K35-1

PNP open collector

5

M3 terminal blocks

K35-3

Accessories

Type

Order code

Special BCD output cable

K32-BCD

Note: K32-DICN special cable accessory (for event inputs with 8-pin connector) available on request. Please contact your Omron representative.

Specifications

Power supply voltage

100 to 240 VAC (50/60 Hz), 24 VAC/VDC, DeviceNet power supply: 24 VDC

Allowable power supply voltage range

85 to 110% of the rated power supply voltage, DeviceNet power supply: 11 to 25 VDC

Power consumption

100 to 240 V: 18 VA max. (max. load), 24 VAC/DC: 11 VA/7 W max. (max. load)

Display method

Negative LCD (backlit LED) display 7-segment digital display
(character height: PV: 14.2 mm (green/red); SV: 4.9 mm (green))

Ambient operating temperature

−10 to 55°C (with no icing or condensation)

Display range

−19,999 to 99,999

Weight

Approx. 300 g (base unit only)

Degree of protection

Front-panel

Conforms to NEMA 4X for indoor use (equivalent to IP66)

Rear case

IP20

Terminals

IP00 + finger protection (VDE0106/100)

Memory protection

EEPROM (non-volatile memory), number of rewrites: 100,000

Event input ratings

Contact

ON: 1 kΩ max., OFF: 100 kΩ min.

No-contact

ON residual voltage: 2 V max., OFF leakage current: 0.1 mA max., load current: 4 mA max.
Maximum applied voltage: 30 VDC max.

Output ratings

Transistor output

Maximum load voltage

24 VDC

Maximum load current

50 mA

Leakage current

100 µA max.

Contact output
(resistive load)

Rated load

5 A at 250 VAC, 5 A at 30 VDC

Rated through current

5 A

Mechanical life expectancy

5,000,000 operations

Electrical life expectancy

100,000 operations

Linear output

Allowable load impedance

500 Ω max. (mA); 5 kΩ min. (V)

Resolution

Approx. 10,000

Output error

±0.5% FS

Size in mm (H×W×D)

48×96×100

1.There are other models available on request. Please contact your Omron representative for special request.
2.CPA can be combined with relay outputs only.
3.Only one of the following can be used by each digital indicator: RS-232C/RS-485 communications, a linear output, or DeviceNet communications.
K3HB has got three slots for option boards: Slot B, slot C and slot D.
4.Only one of the following can be used by each digital indicator: RS-232C/RS-485 communications, a linear output, or DeviceNet communications.
K3HB has got three slots for option boards: Slot B, slot C and slot D.
5.There are other models available on request. Please contact your Omron representative for special request.

ETIM for 180116 Aparamenta para montaje en carril DIN/armario (EC002301)
Característica Valor
Contador de impulsos (EF006559) No
Medidor de potencia activa (EF006561) No
Amperímetro (EF006555) No
Cuentarrevoluciones (EF006557) No
Contador de energía reactiva (EF006556) No
Medidor de frecuencia (EF006558) No
Voltímetro (EF006560) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
K3HB-PNB 100-240VAC K3HBPNB100240VAC K3HB6001R ES_K3HB-RNB 100-240VAC.pdf 611 Kbytes K3HB-PNB 100-240VAC K3HBPNB100240VAC K3HB6001R ES_K3HB-RNB 100-240VAC.pdf
K3HB-PNB 100-240VAC K3HBPNB100240VAC K3HB6001R n129_k3hb_communications_manual_en.pdf 2 Mbytes K3HB-PNB 100-240VAC K3HBPNB100240VAC K3HB6001R ES_K3HB-RNB 100-240VAC.pdf
