K3HB-C, -P, -R Indicadores avanzados 1/8 DIN
Procesadores de pulsos rotativos, periodos y contaje ascendente/descendente de pulsos
Estos indicadores con entrada analógica disponen de un display claro y de fácil lectura con cambio de colores. Todos los modelos están equipados con una carcasa IP66.
Las unidades K3HB-R y -C son modelos de alta velocidad, con una velocidad de muestreo de hasta 50 kHz.
• Indicador de barra de LEDs para una monitorización sencilla
• DeviceNet opcional, RS-232C, RS-485
• Doble display, con 5 dígitos, en dos colores
• Carcasa de tamaño 1/8 DIN
Tabla de selección
Tipo de indicador Rangos de entrada Tensión de alimentación Sensor de entrada Modelo
Medidor de pulsos rotativos K3HB-R Contacto sin tensión: 30 Hz máx. 100 a 240 Vc.a. Pulso de entrada/tensión NPN K3HB-RNB 100-240Vc.a.
Pulso de tensión: 50 kHz máx. 24 Vc.a./Vc.c. K3HB-RNB 24Vc.a./Vc.c. Colector abierto: 50 kHz máx.
100 a 240 Vc.a. Entrada PNP K3HB-RPB 100-240Vc.a.
24 Vc.a./Vc.c. K3HB-RPB 24Vc.a./Vc.c.
100 a 240 Vc.a. NPN K3HB-PNB 100-240Vc.a.
100 a 240 Vc.a. PNP K3HB-PPB 100-240 Vc.a. Indicador de periodo K3HB-P 24 Vc.a./Vc.c. PNP K3HB-PPB 24Vc.a./Vc.c.
100 a 240 Vc.a. NPN K3HB-CNB 100-240Vc.a.
Vc.a.Indicador de pulsos de contaje ascendente/descendente
K3HB-C
24 Vc.a./Vc.c. NPN K3HB-CNB 24Vc.a./Vc.c.
24 Vc.a./Vc.c. PNP K3HB-CPB 24Vc.a./Vc.c.
Tarjetas opcionales
Tarjetas de salida/fuente de alimentación de sensor
Ranura Salida Fuente de alimentación para sensores
Comunicaciones Modelo
B Relé PASS: SPDT 12 Vc.c. ±10%, 80 mA – K33-CPA *1

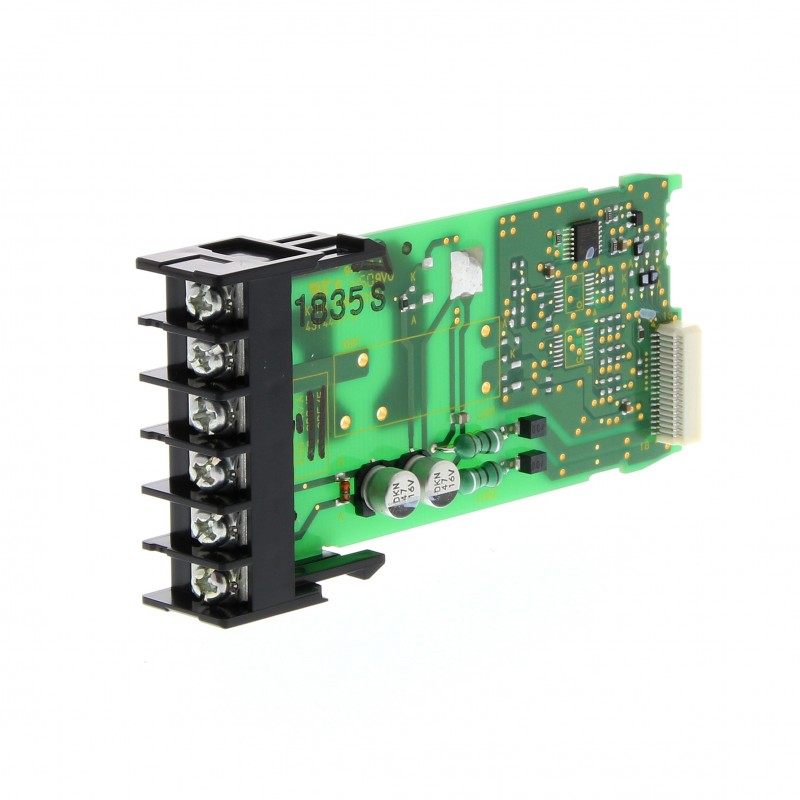

Corriente lineal C.c. 0(4) - 20 mA – K33-L1 A *2
Tensión lineal C.c. 0(1) - 5 V, 0 a 10 V – K33-L2A *2
– – – K33-A *2
– – RS-232C K33-FLK1 A *2
– – RS-485 K33-FLK3A *2
Tarjetas de salida relé/transistor
Ranura Salida Comunicaciones Modelo
C Relé H/L: SPDT cada uno – K34-C1
HH/H/LL/L: SPST-NA cada uno – K34-C2
Transistor Colector abierto NPN: HH/H/PASS/L/LL – K34-T1
Colector abierto PNP: HH/H/PASS/L/LL – K34-T2
– DeviceNet K34-DRT *2
BCD + transistor Colector abierto NPN: HH/H/PASS/L/LL – K34-BCD
Tarjetas de entrada de evento
Ranura Tipo de entrada Nº de puntos Comunicaciones Modelo
D Colector abierto NPN 5 Bloques de terminales M3 K35-1
8 Conector MIL de 10 pines K35-2
Colector abierto PNP 5 Bloques de terminales M3 K35-3
8 Conector MIL de 10 pines K35-4
*1 CPA puede combinarse sólo con salidas de relés.
*2 En cada indicador digital podrá utilizarse uno solo de los siguientes elementos: Comunicaciones RS-232C/RS-485, una salida analógica o comunicaciones DeviceNet.
El modelo K3HB tiene tres ranuras para tarjetas opcionales: ranura B, ranura C y ranura D.
Accesorios
Tipo Modelo Cable especial (para entradas de evento, con conector de 8 pines) K32-DICN Cable especial de salida de BCD K32-BCD
590
K3HB-C, -P, -R Indicadores avanzados 1/8 DIN
Especificaciones
Tensión de alimentación 100 a 240 Vc.a. (50/60 Hz), 24 Vc.c./Vc.a. alimentación de DeviceNet: 24 Vc.c.
Rango admisible de tensión de alimentación 85 a 110% de la tensión de alimentación nominal alimentación de DeviceNet: 11 a 25 Vc.c.
Consumo 100 a 240 V: 18 VA máx. (carga máx.) 24 Vc.a./Vc.c.: 11 VA/7 W máx. (carga máx.)
Método de visualización Display digital LCD negativo (LED retroiluminado) de 7 segmentos
(altura de caracteres: PV: 14,2 mm (verde/rojo) VC: 4,9 mm (verde))
Temperatura ambiente de funcionamiento De –10 a 55°C (sin hielo ni condensación)
Rango de visualización –19.999 a 99.999
Peso Aprox. 300 g (sólo unidad base)
Grado de protección Panel frontal De conformidad con el estándar NEMA4 para uso en interiores (equivalente a IP66)
Carcasa posterior IP20
Terminales IP00 + protección de dedos (VDE0106/100)
Protección de memoria EEPROM (memoria no volátil) número de reescrituras: 100.000
Valores nominales de entradas de evento Contacto ON: 1 k máx. OFF: 100 k mín.
Estado sólido Tensión residual ON: 2 V máx. corriente de fuga en OFF: 0,1 mA máx. corriente de carga: 4 mA máx.
Tensión de aplicación máx.: 30 Vc.c. máx.
Valores nominales de salida
Salida transistor Tensión de carga máxima 24 Vc.c.
Corriente de carga máxima 50 mA
Corriente de fuga 100 μA máx.
Salida de contacto
(carga resistiva)
Carga nominal 5 A a 250 Vc.a., 5 A a 30 Vc.c.
Corriente nominal 5 A
Vida útil mecánica 5.000.000 operaciones
Vida útil eléctrica 100.000 operaciones
Salida analógica Impedancia de carga admisible 500  máx. (mA) 5 k mín. (V)
Resolución Aprox. 10.000
Error de salida ±0,5% ET
Dimensiones en mm (Al. × An. × Pr.) 48 × 96 × 100
