K33-B K33 1004R 168451 OMRON Tarj. K3HB Alimentación para Sensor 10Vcc

K3HB-X, -H, -V, -S Indicadores avanzados 1/8 DIN
Procesadores inteligentes de señal, temperatura, peso y sensor lineal
Estos indicadores con entrada analógica disponen de un display claro y de fácil lectura con cambio de colores. Todos los modelos están equipados con una carcasa IP66.
La serie K3HB consta de equipos de alta velocidad, con una velocidad de muestreo de 50 Hz, e incluso de 2.000 Hz en el caso del modelo K3HB-S.
• Indicador de barra de LEDs para una monitorización sencilla
• DeviceNet opcional, RS-232C, RS-485
• Doble display, con 5 dígitos, en dos colores
• Carcasa de tamaño 1/8 DIN
Tabla de selección
Tipo de indicador Tipo y rango de sensor de entrada Tensión de alimentación Modelo
Procesador inteligente de señal
K3HB-X
Entrada de corriente c.a., de 0,000 a 10,000 A, 0,0000 a 19,999 mA 100 a 240 Vc.a. K3HB-XAA 100-240Vc.a.
24 Vc.a./Vc.c. K3HB-XAA 24 Vc.a./Vc.c. Entrada de corriente c.c., de ±199,99 mA, a 4,000 a 20,000 mA 100 a 240 Vc.a. K3HB-XAD 100-240 Vc.a.
24 Vc.a./Vc.c. K3HB-XAD 24Vc.a./Vc.c. Entrada de tensión de c.a., de 0,0 a 400,0 V, de 0,0000 a 1,999 V 100 a 240 Vc.a. K3HB-XVA 100-240Vc.a.
24 Vc.a./Vc.c. K3HB-XVA 24Vc.a./Vc.c. Entrada de tensión de c.c., de ±199,99 V a 1,0000 a 5,0000 V 100 a 240 Vc.a. K3HB-XVD 100-240 Vc.a.
24 Vc.a./Vc.c. K3HB-XVD 24Vc.a./Vc.c.
Procesador de temperatura Entrada de temperatura Pt100, termopares K, J, T, E, L, U, N, R, S, B, W 100 a 240 Vc.a. K3HB-XTA 100-240 Vc.a.
K3HB-H
Procesador de peso
K3HB-V
Entrada de célula de carga (entrada de baja tensión de c.c.), 0,00 a 199,99 mV, 0,000 a 19,999 mV,
100,00 mV, 199,999 mV
24 Vc.a./Vc.c. K3HB-HTA 24Vc.a./Vc.c.
100 a 240 Vc.a. K3HB-VLC 100-240Vc.a.
24 Vc.a./Vc.c. K3HB-VLC 24Vc.a./Vc.c.
Procesador de sensor lineal Entrada de proceso de c.c., 0 a 5 V, 1 a 5 V, –5 a 5 V, –10 a 10 V, 0 a 20 mA, 4 a 20 mA 24 Vc.a./Vc.c. K3HB-SSD AC/DC24
K3HB-S
100 a 240 Vc.a. K3HB-SSD AC100-240
Tarjetas opcionales

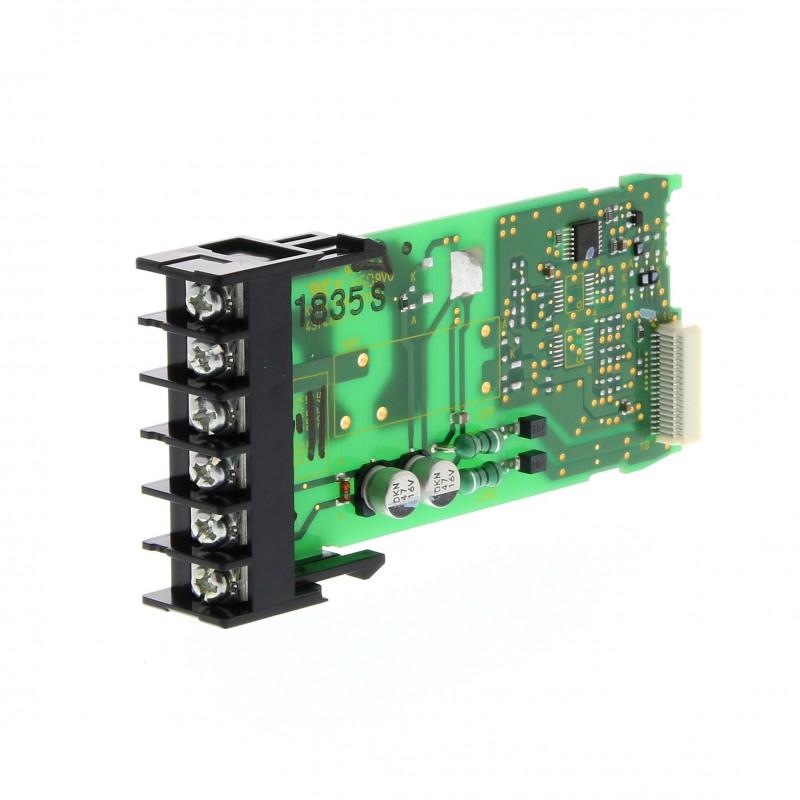

Tarjetas de salida/fuente de alimentación de sensor
Ranura Salida Fuente de alimentación para sensores
Comunicaciones Tipos de indicador aplicables Modelo
B Relé PASS: SPDT 12 Vc.c. ±10%, 80 mA – K3HB-X, -H, -S K33-CPA *1
Corriente lineal C.c. 0(4) –20 mA – K3HB-X, -H, -S K33-L1 A *2
Tensión lineal C.c. 0(1) –5 V, 0 a 10 V – K3HB-X, -H, -S K33-L2A *2
– – – K3HB-X, -H, -S K33-A*2
– – RS-232C K3HB-X, -H, -S K33-FLK1 A *2
– – RS-485 K3HB-X, -H, -S K33-FLK3A *2
Relé PASS: SPDT 10 Vc.c. ±5%, 100 mA – K3HB-V K33-CPB *1
Corriente lineal C.c. 0(4) –20 mA – K3HB-V K33-L1B *2
Tensión lineal C.c. 0(1) –5 V, 0 a 10 V – K3HB-V K33-L2B *2
– – – K3HB-V K33-B *2
– – RS-232C K3HB-V K33-FLK1B *2
– – RS-485 K3HB-V K33-FLK3B *2
Tarjetas de salida relé/transistor
Ranura Salida Comunicaciones Modelo
C Relé H/L: SPDT cada uno – K34-C1
HH/H/LL/L: SPST-NA cada uno – K34-C2
Transistor Colector abierto NPN: HH/H/PASS/L/LL – K34-T1
Colector abierto PNP: HH/H/PASS/L/LL – K34-T2
– – DeviceNet K34-DRT *2
Tarjetas de entrada de evento
Ranura Tipo de entrada Nº de puntos Comunicaciones Modelo
D Colector abierto NPN 5 Bloques de terminales M3 K35-1
8 Conector MIL de 10 pines K35-2
Colector abierto PNP 5 Bloques de terminales M3 K35-3
8 Conector MIL de 10 pines K35-4
*1 CPA/CPB puede combinarse sólo con salidas relé.
*2 En cada indicador digital podrá utilizarse uno solo de los siguientes elementos: Comunicaciones RS-232C/RS-485, una salida analógica o comunicaciones DeviceNet.
El modelo K3HB tiene tres ranuras para tarjetas opcionales: ranura B, ranura C y ranura D.
Accesorios
Tipo Modelo
Cable especial (para entradas de evento, con conector de 8 pines) K32-DICN
588
K3HB-X, -H, -V, -S Indicadores avanzados 1/8 DIN
Especificaciones
Tensión de alimentación 100 a 240 Vc.a. (50/60 Hz), 24 Vc.c./Vc.a. alimentación de DeviceNet: 24 Vc.c.
Rango admisible de tensión de alimentación 85 a 110% de la tensión de alimentación nominal alimentación de DeviceNet: 11 a 25 Vc.c.
Consumo 100 a 240 V: 18 VA máx. (carga máx.) 24 Vc.a./Vc.c.: 11 VA/7 W máx. (carga máx.)
Método de visualización Display digital LCD negativo (LED retroiluminado) de 7 segmentos
(altura de caracteres: PV: 14,2 mm (verde/rojo) VC: 4,9 mm (verde))
Temperatura ambiente de funcionamiento De –10 a 55°C (sin hielo ni condensación)
Rango de visualización –19.999 a 99.999
Peso Aprox. 300 g (sólo unidad base)
Grado de protección Panel frontal De conformidad con el estándar NEMA4 para uso en interiores (equivalente a IP66)
Carcasa posterior IP20
Terminales IP00 + protección de dedos (VDE0106/100)
Protección de memoria EEPROM (memoria no volátil) número de reescrituras: 100.000
Valores nominales de entradas de evento Contacto ON: 1 k máx. OFF: 100 k mín.
Estado sólido Tensión residual ON: 2 V máx. corriente de fuga en OFF: 0,1 mA máx. corriente de carga: 4 mA máx.
Tensión de aplicación máx.: 30 Vc.c. máx.
Valores nominales de salida
Salida transistor Tensión de carga máxima 24 Vc.c.
Corriente de carga máxima 50 mA
Corriente de fuga 100 μA máx.
Salida de contacto
(carga resistiva)
Carga nominal 5 A a 250 Vc.a., 5 A a 30 Vc.c.
Corriente nominal 5 A
Vida útil mecánica 5.000.000 operaciones
Vida útil eléctrica 100.000 operaciones
Salida analógica Impedancia de carga admisible 500  máx. (mA) 5 k mín. (V)
Resolución Aprox. 10.000
Error de salida ±0,5% ET
Dimensiones en mm (Al. × An. × Pr.) 48 × 96 × 100
