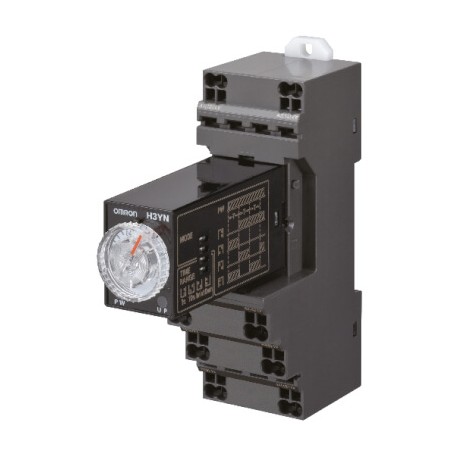

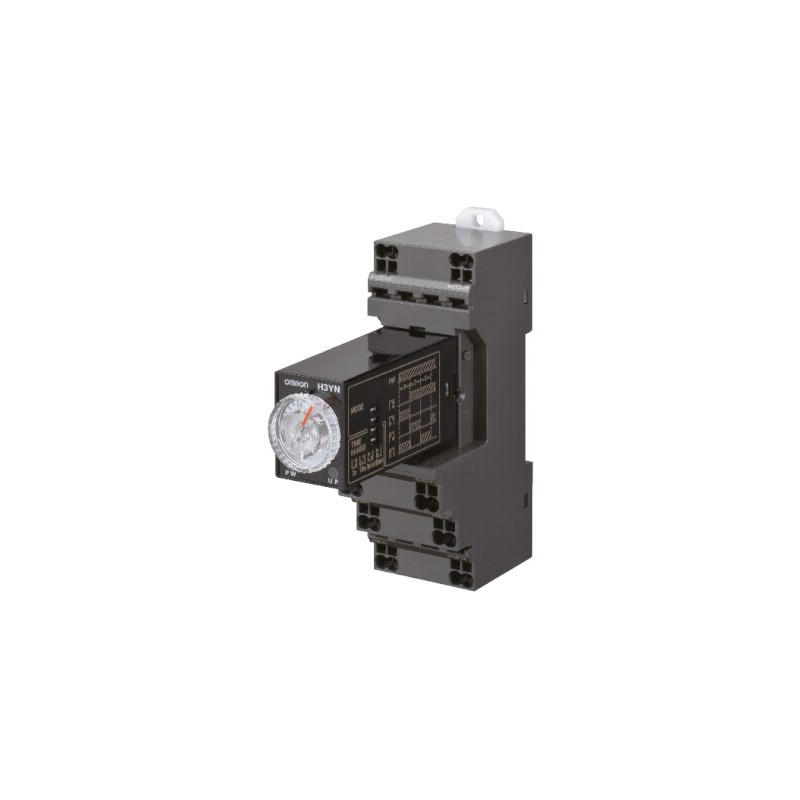

OMRON H3YN-41 DC12 H3YN8031R H3YN41DC12OMI - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

H3YN-41 DC12 H3YN8031R H3YN41DC12OMI OMRON 4PDT 0.1min-10h 12Vcc

Referencia: H3YN-41 DC12

Código: H3YN8031R

Número de catálogo: H3YN41DC12OMI

Fabricante: OMRON

Descripción:

4PDT 0.1min-10h 12Vcc

Categorías:

  • Relés > Relé temporizador
  • OMRON > Temporizadores > H3Y

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio total: 604,19 €

Precio unitario: 60,419 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Características

Temporizadores multifunción compactos con base enchufable

  • La base enchufable con tecnología “plug-in plus”, PYF-__-PU está disponible para facilitar el cableado.
  • La sustitución es sencilla y se reduce el tiempo de mantenimiento.
  • Ahorro de espacio gracias al diseño delgado con 21,5 mm de ancho.
  • El dial ancho y transparente para la selección de tiempo facilita el ajuste.

Ordering information

Operating modes

Control output

Supply voltage

Order code

Short-time range (0.1 s to 10 min)

Long-time range (0.1 m to 10 h)

On-delay, Interval,
Flicker OFF-start, Flicker ON Start

DPDT

24 VAC

H3YN-2-B AC24

H3YN-21-B AC24

48 VDC

H3YN-2-B DC48

H3YN-21-B DC48

24 VDC

H3YN-2-B DC24

H3YN-21-B DC24

12 VDC

H3YN-2-B DC12

H3YN-21-B DC12

100 to 120 VAC

H3YN-2-B AC100-120

H3YN-21-B AC100-120

200 to 230 VAC

H3YN-2-B AC200-230

H3YN-21-B AC200-230

100 to 110 VDC

H3YN-2-B DC100-110

H3YN-21-B DC100-110

125 VDC

H3YN-2-B DC125

H3YN-21-B DC125

4PDT

24 VAC

H3YN-4-B AC24

H3YN-41-B AC24

48 VDC

H3YN-4-B DC48

H3YN-41-B DC48

24 VDC

H3YN-4-B DC24

H3YN-41-B DC24

12 VDC

H3YN-4-B DC12

H3YN-41-B DC12

100 to 120 VAC

H3YN-4-B AC100-120

H3YN-41-B AC100-120

200 to 230 VAC

H3YN-4-B AC200-230

H3YN-41-B AC200-230

100 to 110 VDC

H3YN-4-B DC100-110

H3YN-41-B DC100-110

125 VDC

H3YN-4-B DC125

H3YN-41-B DC125

4PDT, Twin Contact

24 VDC

H3YN-4-Z-B DC24

H3YN-41-Z-B DC24

Note:There are other models with Screw socket compatibility available on request (grey version). Please contact your Omron representative for special request.

Accessories

Plug-in Socket

Type

Timer

Order code

Screwless socket with Push-in plus technology

H3YN-2-B/H3YN-21-B

PYF-08-PU-L

H3YN-4-B/H3YN-41-B/H3YN-41-Z-B

PYF-14-PU-L

Hold-down clip

Type

Order code

PYF-08-PU-L/PYF-14-PU-L

Y92H-3 (2 pcs in a pack)

Specifications

Item

H3YN-2-B/H3YN-21-B

H3YN-4-B/H3YN-41-B/H3YN-41-Z-B

Time ranges

0.1 s to 10 min (1 s, 10 s, 1 min, or 10 min max. selectable)

0.1 min to 10 h (1 min, 10 min, 1 h, or 10 h max. selectable)

Rated supply voltage1

24, 100 to 120, 200 to 230 VAC (50/60 Hz), 12, 24, 48, 100-110, 125 VDC

Pin type

Plug-in

Operating mode

ON-delay, interval, flicker OFF-start, or flicker-ON start selectable by DIP switch

Operating voltage range

85% to 110% of rated supply voltage (12 VDC: 90% to 110% of rated supply voltage)2

Reset voltage

10% max. of rated supply voltage

Control outputs

DPDT:
5 A at 250 VAC, resistive load (cosφ = 1)
The minimum applicable load is 1 mA at 5 VDC (P reference value).
Contact materials: Ag

4PDT:
3 A at 250 VAC, resistive load (cosφ = 1)
H3YN-4-B/-41-B series: The minimum applicable load is 1 mA at 1 VDC (P reference value)
H3YN-4-Z/-41-Z-B series: The minimum applicable load is 1 mA at 1 VDC (P reference value)
Contact materials: Au-clad + Ag-alloy

Accuracy of operating time

±1% FS max. (1 s range: ±1%±10 ms max.)

Setting error

±10% ±50 ms FS max.

Reset time

Min. power-opening time: 0.1 s max. (including halfway reset)

Influence of voltage

±2% FS max.

Influence of temperature

±2% FS max.

Ambient temperature

Operating: −10°C to 55°C (with no icing)
Storage: −25°C to 65°C (with no icing)

Degree of protection

IP40 (Terminal screw sections are excluded.)

Size in mm (H × W × D)

28 × 21.5 × 52.6


1.Refer to Safety Precautions for All Times when combining the timer with an AC 2-wire proximity sensor.
2.When using the H3YN in any place where the ambient temperature is more than 50°C, supply 90% to 110% of the rated voltages (12 VDC: 95% to 110% of the rated voltage).

ETIM for 671601 Relés (EC001439)

CaracterísticaCategoría de tecnología de relés según IEC 61810-7 (EF016748)
ValorRT I
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP40
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable plana
CaracterísticaFunción de temporización de reposo (EF003401)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorNo
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorSí
CaracterísticaFunción estrella-triángulo (EF003380)
ValorNo
CaracterísticaFunción activada (EF003378)
ValorNo
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorNo
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaFunción de final de apagado (EF003402)
ValorNo
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor0
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor4
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor0
CaracterísticaAnchura (EF000008)
Valor21.5 mm
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaAltura (EF000040)
Valor28 mm
CaracterísticaProfundidad (EF000049)
Valor52.6 mm
CaracterísticaIntervalo de tiempo (EF003384)
Valor6 s
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor12 V

DATASHEET - PDF
