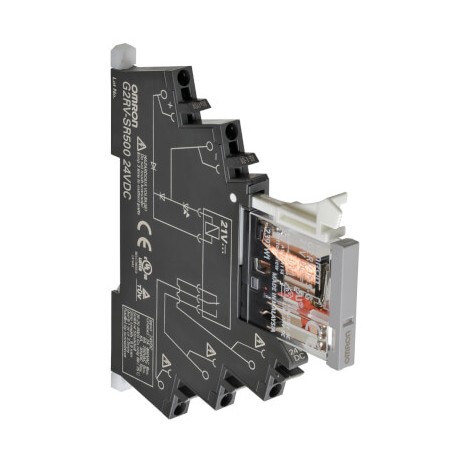

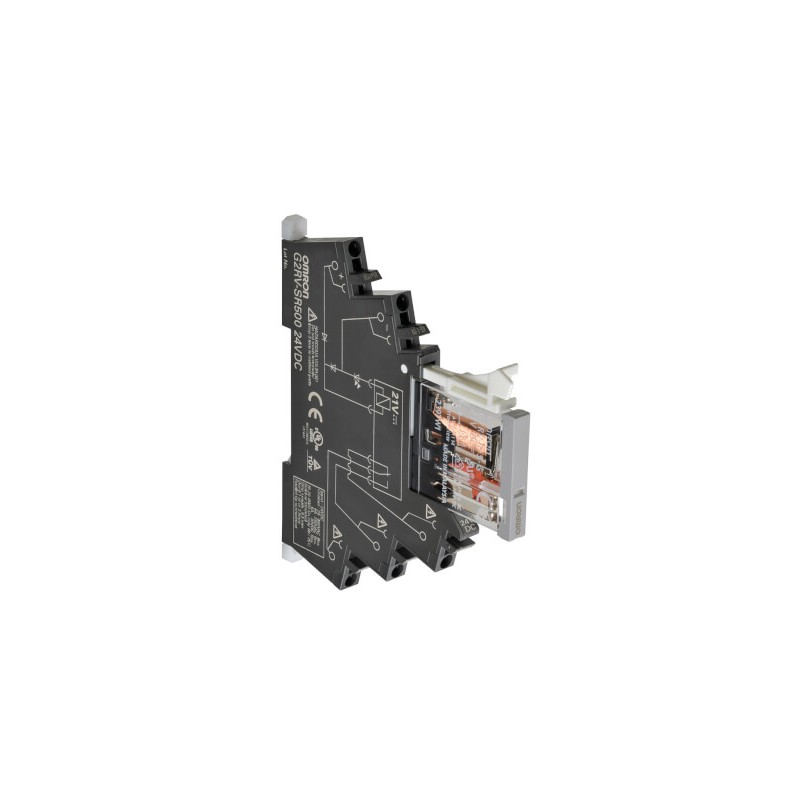

G2RV-SR700 12VDC G2RV8126G G2RVSR700DC12BYOMB OMRON SPDT 6A Relé Borna+Base Tornillos 12Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G2RV-SR700 12VDC G2RV8126G G2RVSR700DC12BYOMB OMRON SPDT 6A Relé Borna+Base Tornillos 12Vcc

G2RV-SR700 12VDC

G2RV8126G

G2RVSR700DC12BYOMB

OMRON

SPDT 6A Relé Borna+Base Tornillos 12Vcc

Más detalles


Relés Industriales > G2RV-SR

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Características

El único relé de 6 mm realmente industrial

La serie G2RV de Omron, que se ha diseñado desde cero en vez de adaptarse a partir de un relé PCB, es el único relé industrial ultradelgado del mercado. En consecuencia, el G2RV ofrece una amplia variedad de ventajas a los fabricantes de máquinas y a los diseñadores de paneles. Con solo 6 mm de anchura, el relé resulta perfecto para equipos y cuadros compactos y ofrece la vida útil y fiabilidad necesarias para las aplicaciones industriales.

  • Tecnología “push-in plus”: facilitar el cableado
  • Se dispone de modelos con interruptor de prueba bloqueable
  • Grandes pines de conexión: excelente conexión
  • Indicador mecánico y LED: permiten comprobar el funcionamiento
  • Carcasa transparente: permite comprobar el estado
  • Diseño reducido: ofrece ahorro de espacio
  • Tipo de entrada especial con contactos bañados en oro
  • Compatible conG3RV

Ordering information

Relay

Input voltage

Order code

Screw technology

Push-in plus technology

Standard type without lockable test switch

12 VDC

G2RV-SR700 DC12

G2RV-SR500 DC12

24 VDC

G2RV-SR700 DC24

G2RV-SR500 DC24

24 VAC/VDC

G2RV-SR700 AC/DC24

G2RV-SR500 AC/DC24

48 VAC/VDC

G2RV-SR700 AC/DC48

G2RV-SR500 AC/DC48

110 VAC

G2RV-SR700 AC110

G2RV-SR500 AC110

230 VAC

G2RV-SR700 AC230

G2RV-SR500 AC230

Standard type with lockable test switch

24 VDC

G2RV-SR701 DC24

G2RV-SR501 DC24

24 VAC/VDC

G2RV-SR701 AC/DC24

G2RV-SR501 AC/DC24

Input type

12 VDC

G2RV-SR700-AP DC12

G2RV-SR500-AP DC12

24 VDC

G2RV-SR700-AP DC24

G2RV-SR500-AP DC24

24 VAC/VDC

G2RV-SR700-AP AC/DC24

G2RV-SR500-AP AC/DC24

48 VAC/VDC

G2RV-SR700-AP AC/DC48

G2RV-SR500-AP AC/DC48

110 VAC

G2RV-SR700-AP AC110

G2RV-SR500-AP AC110

230 VAC

G2RV-SR700-AP AC230

G2RV-SR500-AP AC230

Note:100 V, 200 V available on request

Relay for Maintenance

Model Number Legend


(1) No. of poles

1: 1 pole

(2) Terminal

S: plug-in

(3) Latching lever (Test switch)

Blank: Without latching lever

I: With latching lever

(4) Contact material

Blank: Ag alloy

AP: Ag alloy + Au plating

(5) Types of relay for exchange

G: G2RV-SR series equipped Relay

(6) Rated coil voltage

Number: 11, 21, 48 VDC

List of Models

Type

Latching Lever (Test switch)

Rated coil voltage (V)

Model

Order code

Standard

No

DC

11

G2RV-1-S-G DC11

G2RV-SR700/500 DC12V

21

G2RV-1-S-G DC21

G2RV-SR700/500 DC24V

G2RV-SR700/500 AC/DC24V

48

G2RV-1-S-G DC48

G2RV-SR700/500 AC/DC48V

G2RV-SR700/500 AC100V

G2RV-SR700/500 AC110V

G2RV-SR700/500 AC200V

G2RV-SR700/500 AC230V

Yes

DC

21

G2RV-1-SI-G DC21

G2RV-SR701/501 DC24V

G2RV-SR701/501 AC/DC24V

Microload

No

DC

11

G2RV-1-S-AP-G DC11

G2RV-SR700/500-AP DC12V

21

G2RV-1-S-AP-G DC21

G2RV-SR700/500-AP DC24V

G2RV-SR700/500-AP AC/DC24V

48

G2RV-1-S-AP-G DC48

G2RV-SR700/500-AP AC/DC48V

G2RV-SR700/500-AP AC100V

G2RV-SR700/500-AP AC110V

G2RV-SR700/500-AP AC200V

G2RV-SR700/500-AP AC230V

Accessories and Interface cables

Further more information on the line-up and specifications of accessories, please enter “R226” in the search field on our website industrial.omron.eu

Specifications

Coil ratings

Item

Standard type

Input type1

Contact form

SPDT

Input voltage

12, 24 VDC, 24, 48 VAC/VDC, 110, 230 VAC

Rated load

6 A at 250 VAC

6 A at 30 VDC

50 mA at 30 VAC

50 mA at 36 VDC

Max. switching voltage

440 VAC, 125 VDC

30 VAC, 36 VDC

Max. switching current

6 A

50 mA

Max. switching power

1,500 VA/180 W (resistive load)

Min. permissible load

10 mA at 5 VDC

1 mA at 100 mVDC

Mechanical durability

5 Million operations min.

Electrical durability (rated load)

100 K operations (typical)
NO contact: 70.000 operations min.
NC contact: 50.000operations min.

5 Million operations min.

Dielectric strength

4,000 VAC, 50/60 Hz for 1 min between coil and contacts;

1,000 VAC, 50/60 Hz for 1 min between contacts of same polarity

Ambient temperature

-40 to 55°C (with no icing condensation)

Approved standards

UL, IEC/VDE, Lloyd's, and CE marking

Size in mm (H×W×D)

90×6.2×78

1.If a gold layer is destroyed, contact ratings of standard type are applicable
