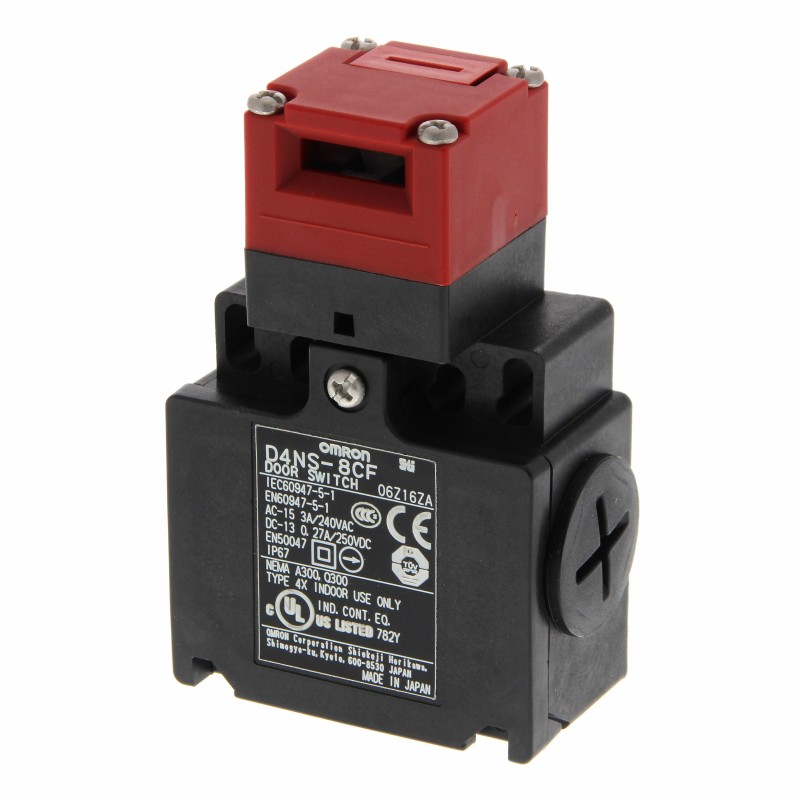

D4NS-8CF 100390 OMRON Plástico 2NC/1NA 2-M20 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4NS-8CF 100390 OMRON Plástico 2NC/1NA 2-M20

D4NS-8CF

100390

OMRON

Disponible Envío el hoy

Plástico 2NC/1NA 2-M20

Más detalles


D4DL/DS/DH/DR/GL/NL/NH/NS

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $30.53
Precio unitario: $30.53

Cantidad Precio
1+$30.53
2+$29.23
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Características

Final de carrera para puertas de llave en carcasa de plástico

La gama D4NS incluye modelos con tres contactos (2 NC/1 NC y 3 NC), que se suman a los ya existentes (1 NC/1 NA y 2 NC). También hay disponibilidad de modelos con conectores M12 y entrada de cables, como M20.

  • Modelos con tres contactos: 2 NC/1 NC y 3 NC
  • Modelos con dos contactos 1 NC/1 NA y 2 NC
  • Disponibilidad de tipos con conector M12
  • Contactos dorados normalizados de máxima fiabilidad
  • Compatibles con cargas normales y microcargas

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability 1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force 2

60 N min.

Direct opening travel 2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.


1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

Datasheet - PDF
