> >>>D4B-2115N-KGM1 239527 OMRON Metálico SPDT-NA/NC Roldana acero inoxidable G1/2 General Motors
Anterior producto Siguiente producto

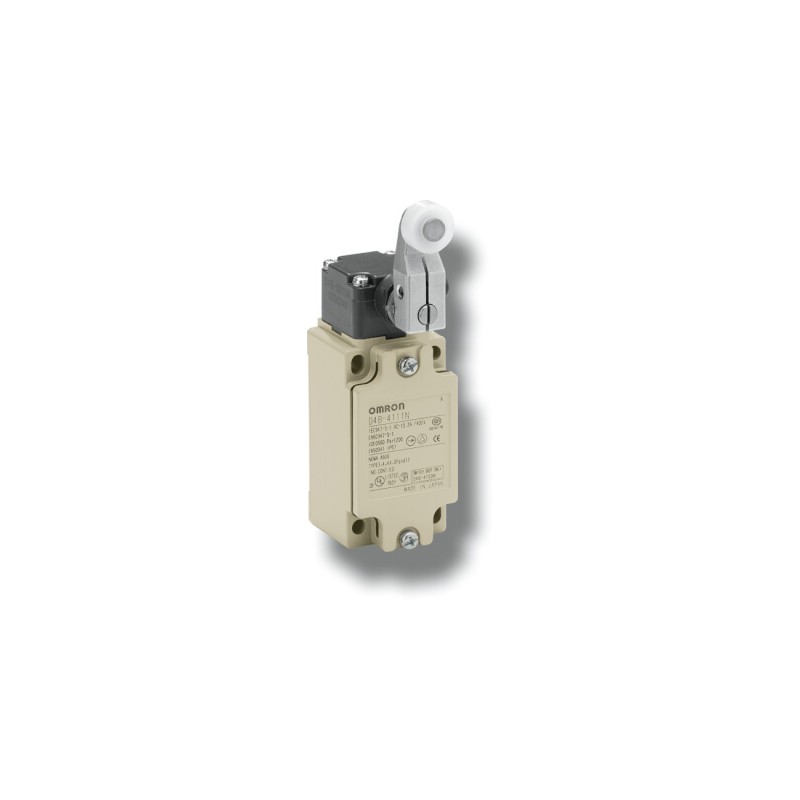

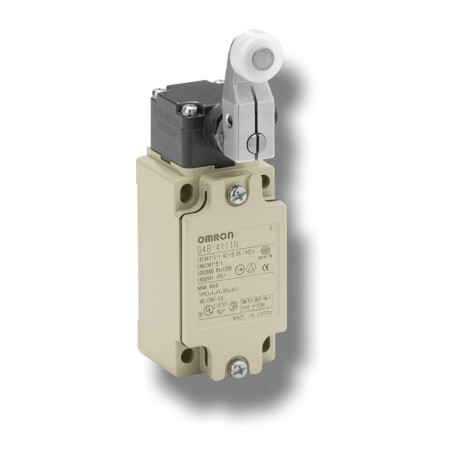

D4B-2115N-KGM1 239527 OMRON Metálico SPDT-NA/NC Roldana acero inoxidable G1/2 General Motors Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4B-2115N-KGM1 239527 OMRON Metálico SPDT-NA/NC Roldana acero inoxidable G1/2 General Motors

D4B-2115N-KGM1

239527

OMRON

Disponible Envío el hoy

Metálico SPDT-NA/NC Roldana acero inoxidable G1/2 General Motors

Más detalles


Productos de Seguridad > D4B

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Final de carrera con carcasa metálica

La serie D4B de finales de carrera con su resistente carcasa metálica es apropiada para aplicaciones tanto seguras como estándares gracias a su mecanismo de apertura directa y a la aprobación TÜV. Además, con un mayor rango de temperatura de funcionamiento y una mayor vida útil del interruptor mecánico, la serie D4B es la opción perfecta para todas las aplicaciones en entornos convencionales o exigentes, y cuenta con la máxima flexibilidad en las opción de montaje y conectividad.

  • Mecanismo de apertura directa y aprobación por organismo cualificado
  • Resistente carcasa metálica y mayor vida útil del interruptor mecánico (modelos de presión)
  • Bloque de terminales de cableado directo

Ordering information

Actuator type

Connection method

Order code1

1NC/1NO (snap-action)

1NC/1NO (slow-action)

2NC (slow-action)


Roller lever2

Terminal block with
M20 conduit

D4B-4111N

D4B-4511N

D4B-4A11N


Adjustable roller lever

D4B-4116N

D4B-4516N

D4B-4A16N


Adjustable rod lever

D4B-4117N

D4B-4517N

D4B-4A17N


Plain

D4B-4170N

D4B-4570N

D4B-4A70N


Roller

D4B-4171N

D4B-4571N

D4B-4A71N

Specifications

Item

Snap-action

Slow-action

Durability3

Mechanical

30,000,000 operations min.

10,000,000 operations min.

Electrical

500,000 operations min. (at a 250 VAC, 10 A resistive load)

Operating speed

1 mm/s to 0.5 m/s

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

Rated frequency

50/60 Hz

Contact resistance

25 mΩ max. (initial value)

Pollution degree (operating environment)

3 (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Conventional enclosed thermal current (Ith)

20 A (EN60947-5-1)

Protection against electric shock

Class I (with ground terminal)

Ambient temperature

Operating

-40 to 80°C (with no icing)4

Degree of protection

IP67 (EN60947-5-1)

1NO/1NC Contact (Snap-action)

If metal deposition between mating contacts occurs on the NC contact side, they can be pulled apart by the shearing force and tensile force generated when part B of the safety cam or plunger engages part A of the movable contact blade. When the safety cam or plunger is moved in the direction of the arrow, the Limit Switch releases.


1NC/1NO Contact (Slow-action)


2NC Contact (Slow-action)


1.The NC contacts provide the approved direct opening mechanism.D4B_rev02-1.png

2.For models with stainless steel rollers and temperature resistance of -40°C refer to WL-_-TC.

3.The values are acquired for an ambient temperature of 5 to 35°C and an ambient humidity of 40 to 70%.

4.-25 to 80°C for the flexible-rod actuator.

Datasheet - PDF

▲
Título: Tamaño: Tipo:
D4B-2115N-KGM1 239527 y106_d4b_n_safety_limit_switch_datasheet_en.pdf 2 Mbytes D4B-2115N-KGM1 239527 y106_d4b_n_safety_limit_switch_datasheet_en.pdf
