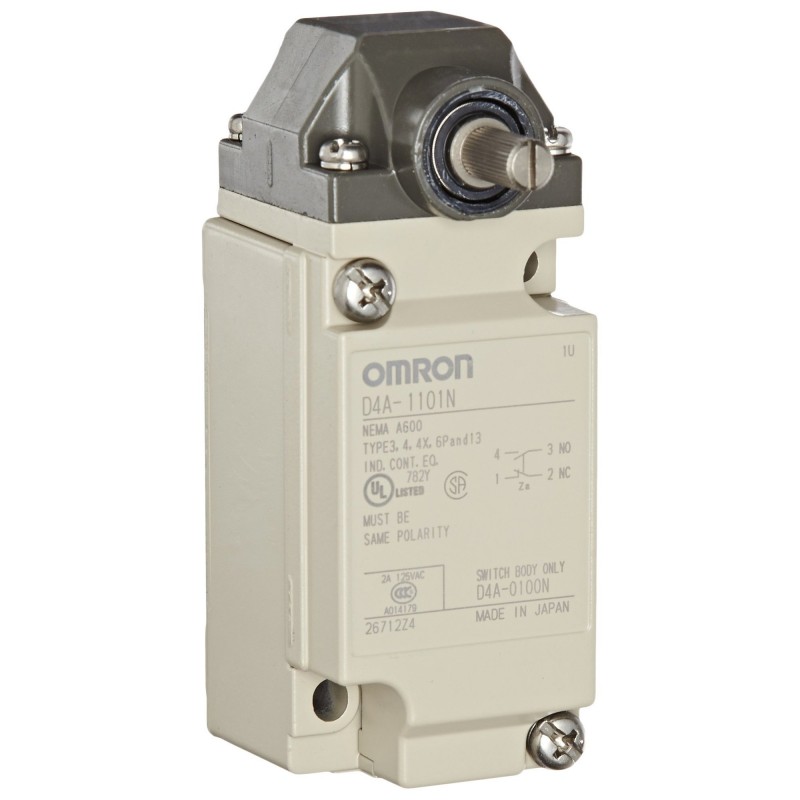

D4A-1101N D4AN1101R D4A1101N OMRON Roldana estándar DPDT Ruptura doble 1/2-14 NPT

Final de carrera de propósito general
D4A-@N
Final de carrera con mejor sellado y resistencia
• El doble sello de la cabeza, la cubierta de obturación completa y otras características aseguran un mejor sellado (cumple con UL NEMA 3, 4, 4X, 6P, 12, 13).
• Montaje modular para reducir el peso a 290 g.
• El método de montaje modular reduce también el tiempo de mantenimiento.
• Amplia gama de temperaturas de funcionamiento estándar
–40°C a 100°C (tipo estándar).
• Modelos disponibles con goma de fluorita para una mayor resistencia a sustancias químicas.
• DPDT, modelos con doble ruptura disponibles para operaciones complejas.
Estructura de la referencia
■ Composición de la referencia
D4A-@@@@N
1 2 3
1. Caja de contacto
1: Conducto 1/2-14 NPT (SPDT, doble ruptura)
2: Conducto 1/2-14 NPT (DPDT, doble ruptura)
3: Conducto G 1/2 (SPDT, doble ruptura)
4: Conducto G 1/2 (DPDT, doble ruptura)
5: Conducto M20 x 1,5 (SPDT, doble ruptura)
6: Conducto M20 x 1.5 (DPDT, doble ruptura)
2. Interruptor integrado
1: SPDT, doble ruptura, sin indicador
3: SPDT, doble ruptura, lámpara de neón
A: SPDT, doble ruptura, LED (12 Vc.c.) C: SPDT, doble ruptura, LED
(24 Vc.c., corriente de fuga: 4 mA)
E: SPDT, doble ruptura, LED
(24 Vc.c., corriente de fuga: 1,3 mA)
G: SPDT, doble ruptura, LED (48 Vc.c.)
5: DPDT, doble ruptura, operación simultánea, sin indicador
7: DPDT, doble ruptura, operación secuencial, sin indicador
(ver nota 1).
9: DPDT, doble ruptura, operación neutra central, sin indicador
(ver nota 2).
L: DPDT, doble ruptura, operación simultánea, lámpara de neón
M: DPDT, doble ruptura, operación secuencial, lámpara de neón (ver nota 1).
N: DPDT, doble ruptura, operación neutra central, lámpara de neón (ver nota 2).
P: DPDT, doble ruptura, operación simultánea, LED Q: DPDT, doble ruptura, operación secuencial, LED
(ver nota 1).
R: DPDT, doble ruptura, operación neutra central, LED (ver nota 2).
3. Cabezal
01: Roldana, estándar
02: Roldana, alta sensibilidad
03: Roldana, par de apriete bajo
04: Roldana, alta sensibilidad, par de apriete bajo
05: Roldana, mantenida
17: Roldana, operación secuencial
18: Roldana, operación neutra central
06: Émbolo lateral, estándar
07-V: Émbolo lateral, roldana vertical
07-H: Émbolo lateral, roldana horizontal
08: Émbolo lateral, ajustable
09: Émbolo superior, estándar
10: Émbolo superior, roldana
11: Émbolo superior, ajustable
12: Varilla flexible, con muelle de acero
14: Varilla flexible, varilla de plástico
15: Varilla flexible, varilla fina con muelle de acero
16: Varilla flexible, muelle en espiral
Nota: 1. Utilice el cabezal especial D4A-0017N.
2. Utilice el cabezal especial D4A-0018N.
3. También hay disponible un tipo sellado con goma de fluorita.
Final de carrera de propósito general D4A-@N 1
