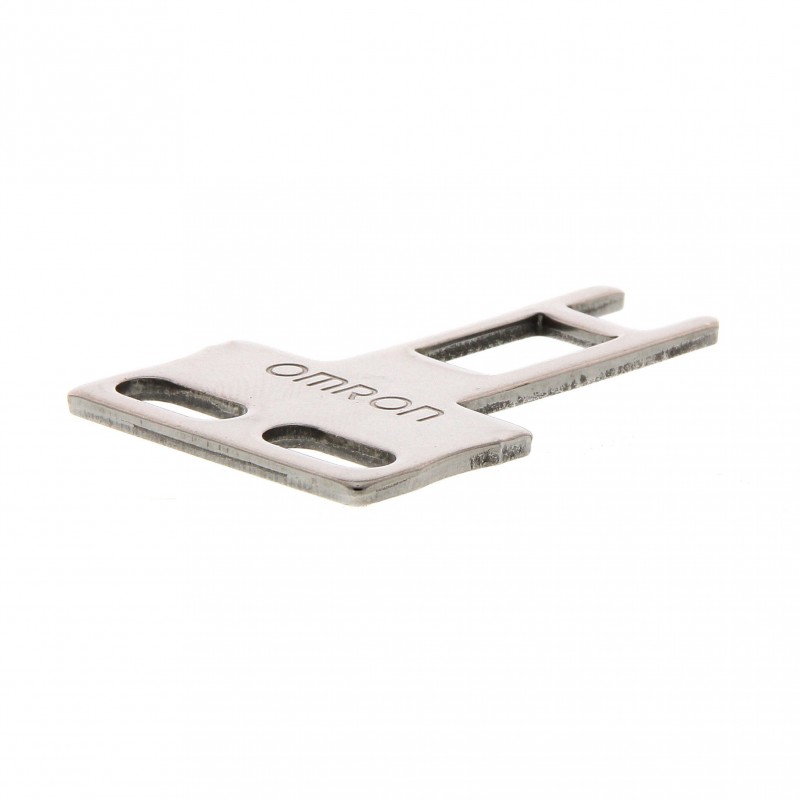

D4DS-K1 104525 OMRON Productos de Seguridad, Pasador horizontal D4NS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4DS-K1 104525 OMRON Productos de Seguridad, Pasador horizontal D4NS

D4DS-K1

104525

OMRON

Disponible

Envío el hoy

Productos de Seguridad, Pasador horizontal D4NS

Más detalles


Seguridad Maquinas

D4DL/DS/DH/DR/GL/NL/NH/NS

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



D4GL Finales de carrera para puertas de seguridad
Final de carrera con bloqueo de protección para puertas de seguridad
Los finales de carrera con bloqueo de protección para puertas de seguridad D4GL están disponibles con cuatro o cinco contactos incorporados. Cuando estan bloqueados,
tienen una fuerza de retencion de llave de hasta 1.000 N.
Los modelos de bloqueo mecánico/rearme por solenoide, y viceversa, constituyen la gama completa.
• Final de carrera para puertas de seguridad delgado con mecanismo de bloqueo o desbloqueo electromagnético
• Modelos con cuatro o cinco contactos incorporados
• Gran fuerza de retención de llave: 1.000 N
• Para cargas normales y microcargas
• Las llaves son compatibles con D4NL y D4NS
Tabla de selección
Finales de carrera (con contactos de apertura directa homologados)
Tipos de bloqueo y rearme
Configuración de contactos Tamaño del conducto
Modelo
Tipos de bloqueo y rearme
Configuración de contactos Tamaño del conducto
Modelo
Bloqueo mecánico y rearme por solenoide
1 NC/1 NA + 1 NC/1 NA M20 D4GL-4AFA-A
1 NC/1 NA + 2 NC M20 D4GL-4BFA-A
2 NC + 1 NC/1 NA M20 D4GL-4CFA-A
2 NC + 2 NC M20 D4GL-4DFA-A
2 NC/1 NA + 1 NC/1 NA M20 D4GL-4EFA-A
2 NC/1 NA + 2 NC M20 D4GL-4FFA-A
3 NC + 1 NC/1 NA M20 D4GL-4GFA-A
3 NC + 2 NC M20 D4GL-4HFA-A
Bloqueo por solenoide y rearme mecánico
1 NC/1 NA + 1 NC/1 NA M20 D4GL-4AFG-A
1 NC/1 NA + 2 NC M20 D4GL-4BFG-A
2 NC + 1 NC/1 NA M20 D4GL-4CFG-A
2 NC + 2 NC M20 D4GL-4DFG-A
2 NC/1 NA + 1 NC/1 NA M20 D4GL-4EFG-A
2 NC/1 NA + 2 NC M20 D4GL-4FFG-A
3 NC + 1 NC/1 NA M20 D4GL-4GFG-A
3 NC + 2 NC M20 D4GL-4HFG-A
Nota • también disponemos de conductos en tamaños G1/2 y Pg 13,5.
• Solenoide: 24 Vc.c., LED naranja/verde: 24 Vc.c.
Llaves de operación (se piden por separado)
Tipo Modelo
Tipo Modelo
Montaje horizontal D4DS-K1
Montaje vertical D4DS-K2
Montaje ajustable
(horizontal)
Montaje ajustable
(horizontal/vertical)
D4DS-K3
D4DS-K5
Especificaciones
Grado de protección IP67 (EN60947-5-1)
(aplicable solo al final de carrera. El grado de protección para el orificio de la llave es IP00).
Vida útil*1
Mecánica 1.000.000 de operaciones mín.
Eléctrica 500.000 operaciones mín. para una carga resistiva de 4 mA a 24 Vc.c.
150.000 operaciones mín. para una carga resistiva de 1 A a 125 Vc.a. en 2 circuitos y 4 mA a 24 Vc.c. en 2 circuitos
Velocidad de operación De 0,05 a 0.5 m/s
Frecuencia de operación 30 operaciones/minuto máx.
Frecuencia nominal 50/60 Hz
Distancia entre contactos 2 x 2 mm mín.
Fuerza de apertura directa*2
Carrera de apertura directa*3
60 N mín. (EN60947-5-1)
10 mm mín. (EN60947-5-1)
Fuerza de retención 1.000 N mín.
Carga mínima aplicable Carga resistiva de 4 mA a 24 Vc.c. (valor de referencia de nivel N)
Corriente térmica (Ith) 2,5 A (EN60947-5-1) Corriente de cortocircuito condicional 100 A (EN60947-5-1) Grado de contaminación (entorno de operación) 3 (EN60947-5-1)
Protección contra descargas eléctricas Clase II (doble aislamiento)
Temperatura ambiente En servicio: de –10C a 55C (sin formación de hielo)
*1 Los valores de vida útil se han medido con una temperatura ambiente entre 5C y 35C y una humedad ambiente entre el 40% y 70%. Para obtener más detalles, consulte a su representante de Omron.
*2 Estas cifras son los requisitos mínimos de operación segura.
*3 Estas cifras son los requisitos mínimos de operación segura.
Nota: los valores anteriores son valores iniciales.
457

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525 Spanish 214 Kbytes pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525
pdf2-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525 Spanish 210 Kbytes pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525
pdf3-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525 Spanish 202 Kbytes pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525
pdf4-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525 Spanish 1 Mbytes pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525
pdf5-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525 Spanish 2 Mbytes pdf1-mostradoPasador horizontal D4DS - OMRON - D4DS-K1 - 104525
