E69-DF5 E69 1110H E69DF5,1 OMRON Cable alargador 5m Absoluto Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E69-DF5 E69 1110H E69DF5,1 OMRON Cable alargador 5m Absoluto

E69-DF5

E69 1110H

E69DF5.1

OMRON

Cable alargador 5m Absoluto

Más detalles


Sensores > Cable de sensor-actuador prefabricado

Encoders > Accesorios Encoders

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $310.94
Precio unitario: $310.94
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Características

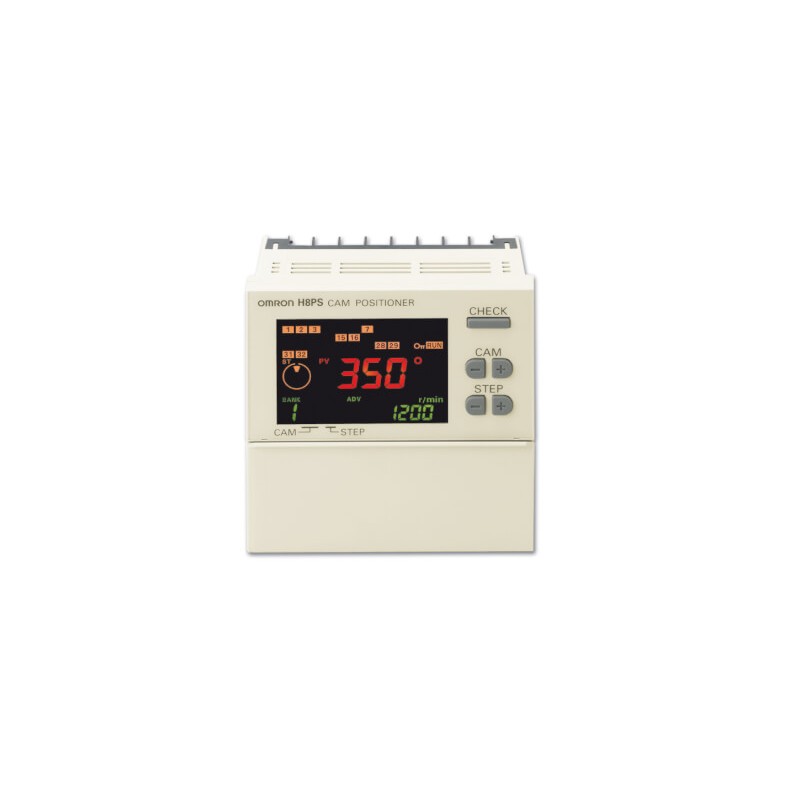

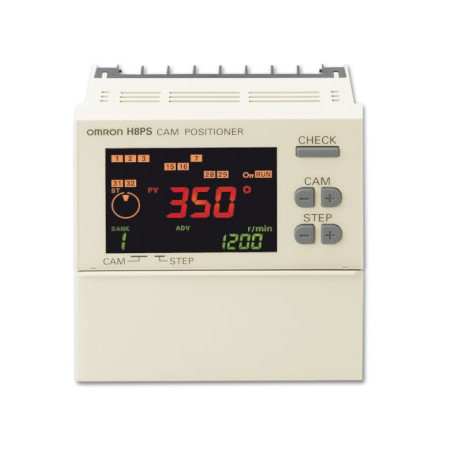

Posicionador de levas compacto y fácil de usar

El H8PS proporciona un funcionamiento a alta velocidad a 1.600 rpm y ajustes de alta precisión hasta 0.5°, lo que garantiza una aplicación amplia. H8PS dispone de un display de excelente visibilidad con LCD transmisivo negativo con retroiluminación. La función avanzada de compensación de ángulo compensa los retardos de salida.

  • 96 x 96 x 65 mm (al. x an. x pr.)
  • Panel frontal/carril DIN
  • 24 Vc.c.
  • 8, 16 y 32 salidas
  • NPN/PNP 100m A a 30 Vc.c.

Ordering information

Number of outputs

Mounting method

Output configuration

Bank function

Size in mm (H×W×D)

Order code

8-outputs

Flush-mounting

NPN transistor output

No

96×96×67.5

H8PS-8B

PNP transistor output

H8PS-8BP

Front-mounting/DIN-rail mounting

NPN transistor output

96×96×60.6

H8PS-8BF

PNP transistor output

H8PS-8BFP

16-outputs

Flush-mounting

NPN transistor output

Yes

96×96×67.5

H8PS-16B

PNP transistor output

H8PS-16BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-16BF

PNP transistor output

H8PS-16BFP

32-outputs

Flush-mounting

NPN transistor output

96×96×67.5

H8PS-32B

PNP transistor output

H8PS-32BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-32BF

PNP transistor output

H8PS-32BFP

Encoders

Type

Resolution

Cable length

Order code

Economy

256

2 m

E6CP-AG5C-C 256 2M

Standard

256

1 m

E6C3-AG5C-C 256 1M

2 m

E6C3-AG5C-C 256 2M

360

E6C3-AG5C-C 360 2M

720

E6C3-AG5C-C 720 2M

Rigid

256

2 m

E6F-AG5C-C 256 2M

360

E6F-AG5C-C 360 2M

720

E6F-AG5C-C 720 2M

Accessories

Name

Specification

Order code

Discrete wire output cable

2 m

Y92S-41-200

Connector-type output cable

2 m

E5ZE-CBL200

USB cable

A miniB, 2 m

Y92S-40

Parallel input adapter

Two units can operate in parallel

Y92C-30

Protective cover

Y92A-96B

Watertight cover

Y92A-96N

DIN-rail mounting base

Y92F-91

Note:CD-ROM support software H8PS-SOFT-V1 available on request. Please contact your Omron representative.

Encoder accessories

Name

Specification

Order code

Shaft coupling for the E6CP

Axis: 6 mm dia.

E69-C06B

Shaft coupling for the E6C3

Axis: 8 mm dia.

E69-C08B

Shaft coupling for the E6F

Axis: 10 mm dia.

E69-C10B

Extension cable

5 m (same for E6CP, E6C3, and E6F)

E69-DF5

Specifications

Rated supply voltage

24 VDC

Inputs

Encoder input

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

External inputs

Input signals

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

Input type

No voltage inputs: ON impedance: 1 kΩ max. (leakage current: Approx. 2 mA at 0 Ω)

ON residual voltage: 2 V max., OFF impedance: 100 kΩ min., applied voltage: 30 VDC max.

Minimum input signal width: 20 ms

Number of banks

8 banks (for 16-/32-output models only)

Display method

7-segment, negative transmissive LCD (main display: 11 mm (red), sub-display: 5.5 mm (green))

Memory backup method

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient operating temperature

−10 to 55°C (with no icing or condensation)

Storage temperature

−25 to 65°C (with no icing or condensation)

Ambient humidity

25 to 85%

Degree of protection

Panel surface: IP40, rear case: IP20

Case color

Light grey (Munsell 5Y7/1)

ETIM for 357364 Sensores (EC001855)
Característica Valor
Ejecución de conexión eléctrica, lado de campo (EF005525) Otros
Tipo de cable (EF000081) Multiconductor
Color de la vaina del cable (EF008249) Negro
Grado de protección (IP) (EF005474) Otros
Tipo de contacto enchufable, lado de campo (EF006269) Macho (enchufe)
Disposición de la entrada de cable, lado de campo (EF005928) Recto
Material de recubrimiento del contacto (EF004020) Oro
Material del cuerpo de contacto (EF008248) Otros
Tipo de contacto enchufable, lado de la caja (EF008386) Hembra (bus)
Disposición de la entrada de cable, en el lado de la carcasa (EF005927) Recto
Material de la vaina del cable (EF004136) Policloruro de vinilo (PVC)
Ejecución de conexión eléctrica, lado de carcasa (EF005524) Otros
Armadura (EF000881) Sí
Libre de halógenos (EF000025) No
Con indicador LED (EF005950) No
Resistencia de los contactos (EF003992) 500 mOhm
Tensión nominal (EF000228) 140 V
Longitud de cable (EF000536) 5 m
Corriente nominal In (EF008250) 2 A
Número de polos (EF001391) 12
Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) -10 °C
Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) -10 °C

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
E69-DF5 E69DF5.1 E69 1110H m075_h8ps_cam_positioner_datasheet_es.pdf 2 Mbytes E69-DF5 E69DF5.1 E69 1110H m075_h8ps_cam_positioner_datasheet_es.pdf
