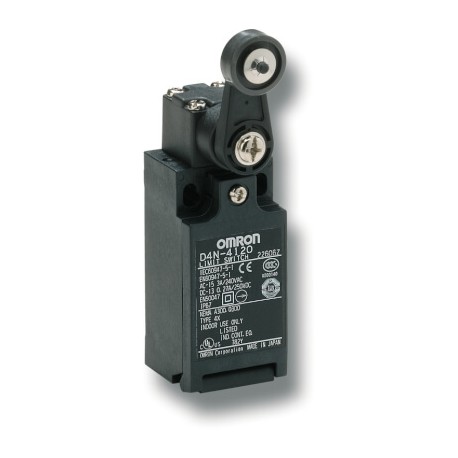

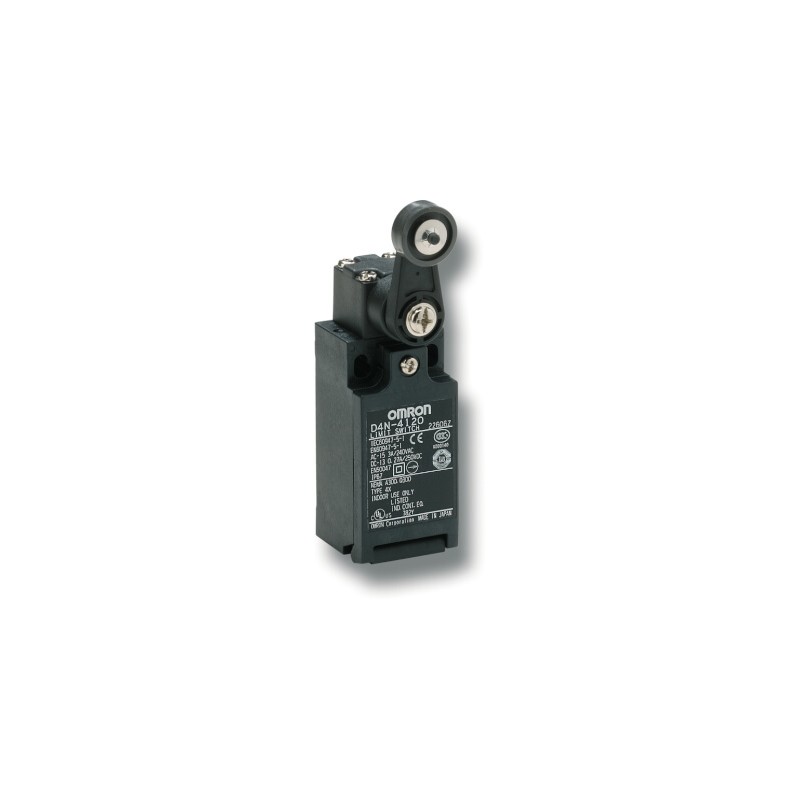

OMRON D4N-4272 D4N 0123F D4N4272 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4N-4272 D4N 0123F D4N4272 OMRON Limit switch, One-way roller arm lever (vertical), 2NC (snap-action), 2NC (..

Referencia: D4N-4272

Código: D4N 0123F

Número de catálogo: D4N4272

Fabricante: OMRON

Descripción:

Limit switch, One-way roller arm lever (vertical), 2NC (snap-action), 2NC (snap-action), M20 (1-conduit)

Categorías:

  • Sensores > Interruptor de posición individual
  • OMRON > Productos de Seguridad > D4N

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 23,34 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Características

Final de carrera con carcasa de plástico

La serie D4N de finales de carrera con carcasa de plástico es el interruptor ideal para todas las aplicaciones estándares de detección de posición mecánica, tanto en aplicaciones seguras como estándares.

  • Mecanismo de apertura directa y aprobación por organismo cualificado
  • Resistente carcasa de plástico con doble aislamiento
  • Amplia gama de actuadores
  • Conectores M12 o bloque de terminales con conector M20

Ordering information

Actuator type

Connection method

Order code1

1NC/1NO (snap-action)

1NC/1NO (slow-action)

2NC (slow-action)

2NC/1NO (slow-action)

Order code

Order code

Order code

Order code


Roller lever
(resin lever, resin roller)

M20

D4N-4120

D4N-4A20

D4N-4B20

D4N-4C20

M12 connector

D4N-9120

D4N-9A20

D4N-9B20

-


Plunger

M20

D4N-4131

D4N-4A31

D4N-4B31

-

M12 connector

D4N-9131

D4N-9A31

D4N-9B31

-


Roller plunger

M20

D4N-4132

D4N-4A32

D4N-4B32

D4N-4C32

M12 connector

D4N-9132

D4N-9A32

D4N-9B32

-


One-way roller arm lever (horizontal)

M20

D4N-4162

D4N-4A62

D4N-4B62

D4N-4C62

M12 connector

D4N-9162

D4N-9A62

D4N-9B62

-


One-way roller arm lever (vertical)

M20

D4N-4172

D4N-4A72

D4N-4B72

-


Adjustable roller lever, form lock
(metal lever, resin roller)

M20

D4N-412G

D4N-4A2G

D4N-4B2G

-

M12 connector

D4N-912G

D4N-9A2G

D4N-9B2G

-


Adjustable roller lever, form lock
(metal lever, rubber roller)

M20

D4N-412H

D4N-4A2H

D4N-4B2H

-

M12 connector

D4N-912H

D4N-9A2H

D4N-9B2H

-

Switches with MBB contacts

MBB (Make Before Break) contacts have an overlapping structure, so that before the normally closed (NC) contact opens the normally open (NO) contact closes.

Actuator type

Connection method

Order code1

1NC/1NO (slow-action)

2NC/1NO (slow-action)


Roller lever
(resin lever, resin roller)

M20

D4N-4E20

D4N-4F20

M12 connector

D4N-9E20

-


Roller plunger

M20

D4N-4E32

D4N-4F32

M12 connector

D4N-9E32

-


One-way roller arm lever (horizontal)

M20

D4N-4E62

D4N-4F62

M12 connector

D4N-9E62

-

Specifications

Durability2

Mechanical

15,000,000 operations min.3

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

Roller lever

1 mm/s to 0.5 m/s

Operating frequency

30 operations/minute max.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

Snap-action: 2x0.5 mm min
Slow-action: 2x2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating

-30 to 70°C with no icing

Degree of protection

IP67 (EN60947-5-1)

1NO/1NC Contact (Snap-action)

If metal deposition between mating contacts occurs on the NC contact side, they can be pulled apart by the shearing force and tensile force generated when part B of the safety cam or plunger engages part A of the movable contact blade. When the safety cam or plunger is moved in the direction of the arrow, the Limit Switch releases.


1NC/1NO Contact (Slow-action)


2NC Contact (Slow-action)



1.The NC contacts provide the approved direct opening mechanism.D4N_rev01-9.png

2.The durability is acquired for an ambient temperature of 5 to 35°C and an ambient humidity of 40% to 70%.

3.10,000,000 operations min. for fork lever actuator.

ETIM for 170200 Sensores (EC000030)

CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaAlineación del actuador (EF008793)
ValorRodillo de levas recto
CaracterísticaEjecución del elemento accionador (EF006976)
ValorÉmbolo de rodillo
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorEntrada de cable (métrica)
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaFunción de conmutación (EF000189)
ValorInterruptor de desconexión rápida
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaFunción de cambio de enclavamiento (EF007447)
ValorNo
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorSí
CaracterísticaApertura forzada (EF006694)
ValorSí
CaracterísticaSalida electrónica (EF006987)
ValorNo
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor3 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085)
Valor0.55 A
CaracterísticaNúmero de contactos auxiliares relacionados con la seguridad (EF006940)
Valor0
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386)
Valor0.27 A
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor2
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082)
Valor6 A
CaracterísticaAnchura del sensor (EF007094)
Valor31 mm
CaracterísticaAltura del sensor (EF007283)
Valor89.2 mm
CaracterísticaLongitud del sensor (EF007334)
Valor30 mm
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-30 °C
