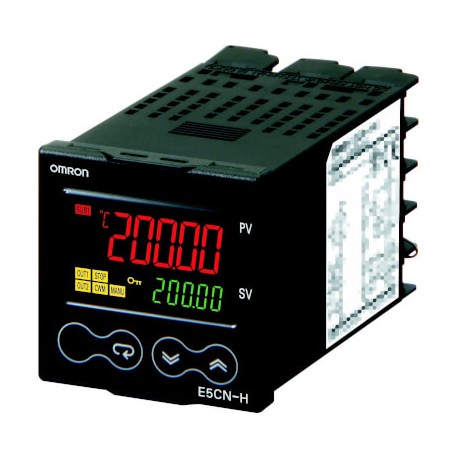

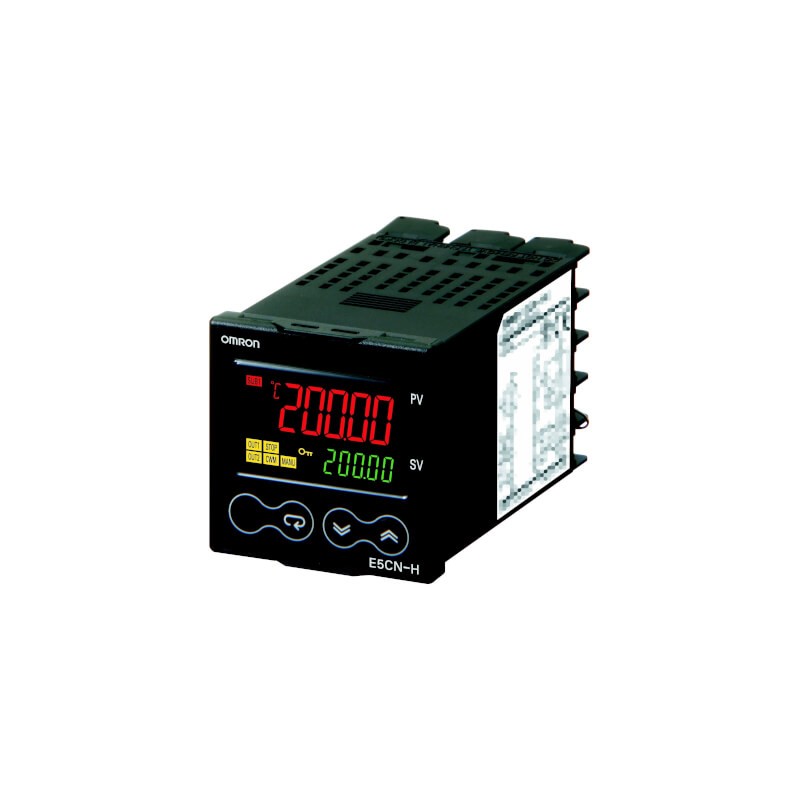

E5CN-HQ2M-500 100-240 VAC E5CN7201M 246793 OMRON Entrada universal 2 Alarmas Salida Pulsos

E5_N-H/E5_N-HT Controladores avanzados y multilazo
Controladores digitales de proceso compactos y universales
La serie E5_N-H de controladores de proceso incluye el concepto demostrado de la anterior serie E5_N de propósito general a un nivel más avanzado de proceso. Las
características principales de la serie E5_N-H son las entradas universales, las salidas de proceso y las opciones tales como la salida transfer, el punto de consigna remoto y el programador de valor seleccionado.
• Modo de control: ON/OFF o 2-PID, control de válvula en EN-H/AN-H
• Salida de control: relé, tensión (pulsos), SSR, corriente y tensión lineales
• Fuente de alimentación: 100/240 Vc.a. ó 24 Vc.c./Vc.a.
• Fácil conexión a PC para la clonación, configuración y ajuste de los parámetros
• Configuración y funcionamiento claros e intuitivos
Tabla de selección
Tipo Entrada Salida Opción fija Alarmas Modelo
Modelo de 48 x 48 mm (incluye indicación de tensión de alimentación)
Sobre el panel Universal
Salida de relés – 3 alarmas de
E5CN-HR2M-500 AC100-240 E5CN-HR2MD-500 AC/DC24
TP/Pt/mV
mA/V
Tensión (pulsos)
software
2 salidas SUB
E5CN-HQ2M-500 AC100-240 E5CN-HQ2MD-500 AC/DC24
Salida de corriente E5CN-HC2M-500 AC100-240 E5CN-HC2MD-500 AC/DC24
Salida analógica de tensión
Salida de relés Programador de
E5CN-HV2M-500 AC100-240 E5CN-HV2MD-500 AC/DC24
E5CN-HTR2M-500 AC100-240 E5CN-HTR2MD-500 AC/DC24
Tensión (pulsos)
consigna (8 programas de 32 segmentos)
E5CN-HTQ2M-500 AC100-240 E5CN-HTQ2MD-500 AC/DC24
Salida de corriente E5CN-HTC2M-500 AC100-240 E5CN-HTC2MD-500 AC/DC24
Salida analógica de tensión
E5CN-HTV2M-500 AC100-240 E5CN-HTV2MD-500 AC/DC24
Nota: – Relés de salida y alarma: 3 A/250 Vc.a. vida útil eléctrica: 100.000 operaciones
– Tensión de salida (impulso): 12 V, 21 mA (por ejemplo, para accionar relés de estado sólido)
– Corriente lineal: 0(4) a 20 mA
– Salida analógica de tensión: 0 a 10 V
Accesorios
E5CN-H tarjetas opcionales
(Una ranura en cada instrumento)
Opcional Modelo
Entradas de evento E53-CNBN2
Entradas de evento Salida de control 2
Tensión (para SSR)
Entradas de evento Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
E53-CNQBN2
E53-CNHBN2
Entradas de evento Salida transfer E53-CNBFN2
Comunicaciones RS-232C Salida de control 2
E53-CN01N2
Comunicaciones RS-232C
Tensión (para SSR)
E53-CNQ01N2
Comunicaciones RS-232C Rotura del calentador/Fallo de SSR/
E53-CNH01N2
Comunicaciones RS-485
Comunicaciones RS-485 Salida de control 2
Tensión (para SSR)
Detección de sobrecorriente del calentador
E53-CN03N2
E53-CNQO3N2
Comunicaciones RS-485 Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
Comunicaciones RS-485 Rotura del calentador trifásico/Fallo de SSR/Detección de sobrecorriente del calentador
E53-CNH03N2
E53-CNHH03N2
Salida de control 2
Tensión (para SSR)
Salida transfer E53-CNQFN2
Salida de control 2
Tensión (para SSR)
Salida de control 2
Tensión (para SSR)
Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
Rotura del calentador trifásico/Fallo de SSR/Detección de sobrecorriente del calentador
E53-CNQHN2
E53-CNQHHN2
529
E5_N-H/E5_N-HT Controladores avanzados y multilazo
Método de control Salida auxiliar Salida de control 1/2 Rotura del calentador
Salida transfer Código de pedido (incluye indicación de tensión de alimentación) Modelo de 96 × 96 mm Modelo de 48 × 96 mm
Básica 2 retardos de alarma ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
3 retardos de alarma ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
Monofásico E5AN-HAA2HBM-500 AC100-240 E5EN-HAA2HBM-500 AC100–240
E5AN-HAA2HBMD-500 AC/DC24 E5EN-HAA2HBMD-500 AC/DC24
E5AN-HSS2HBM-500 AC100-240 E5EN-HSS2HBM-500 AC100-240
E5AN-HSS2HBMD-500 AC/DC24 E5EN-HSS2HBMD-500 AC/DC24
Trifásico Salida de 4 a 20 mA E5AN-HAA2HHBFM-500 AC100-240 E5EN-HAA2HHBFM-500 AC100-240
E5AN-HAA2HHBFMD-500 AC/DC24 E5EN-HAA2HHBFMD-500 AC/DC24
E5AN-HSS2HHBFM-500 AC100-240 E5EN-HSS2HHBFM-500 AC100-240
E5AN-HSS2HHBFMD-500 AC/DC24 E5EN-HSS2HHBFMD-500 AC/DC24
E5AN-HAA3BFM-500 AC100-240 E5EN-HAA3BFM-500 AC100-240
E5AN-HAA3BFMD-500 AC/DC24 E5EN-HAA3BFMD-500 AC/DC24
E5AN-HSS3BFM-500 AC100-240 E5EN-HSS3BFM-500 AC100-240
E5AN-HSS3BFMD-500 AC/DC24 E5EN-HSS3BFMD-500 AC/DC24
Controlador de válvula
Programador de consigna
(8 programas de
32 segmentos)
2 retardos de alarma 2 salidas de relé instaladas
2 retardos de alarma ninguna instalada,
2 ranuras
E5AN-HPRR2BM-500 AC100-240 E5EN-HPRR2BM-500 AC100-240
E5AN-HPRR2BMD-500 AC/DC24 E5EN-HPRR2BMD-500 AC/DC24
Salida de 4 a 20 mA E5AN-HPRR2BFM-500 AC100-240 E5EN-HPRR2BFM-500 AC100-240
E5AN-HPRR2BFMD-500 AC/DC24 E5EN-HPRR2BFMD-500 AC/DC24
Monofásico E5AN-HTAA2HBM-500 E5EN-HTAA2HBM-500 AC100-240
E5AN-HTAA2HBMD-500 E5EN-HTAA2HBMD-500 AC/DC24
Trifásico Salida de 4 a 20 mA E5AN-HTAA2HHBFM-500 E5EN-HTAA2HHBFM-500
E5AN-HTAA2HHBFMD-500 E5EN-HTAA2HHBFMD-500
3 retardos de alarma E5AN-HTAA3BFM-500 E5EN-HTAA3BFM-500
E5AN-HTAA3BFMD-500 E5EN-HTAA3BFMD-500
Programador de consigna
y controlador
de válvula
2 retardos de alarma 2 salidas de relé instaladas
E5AN-HTPRR2BM-500 E5EN-HTPRR2BM-500
E5AN-HTPRR2BMD-500 E5EN-HTPRR2BMD-500
Salida de 4 a 20 mA E5AN-HTPRR2BFM-500 E5EN-HTPRR2BFM-500
E5AN-HTPRR2BFMD-500 E5EN-HTPRR2BFMD-500
Nota: – Todos los E5EN-H/AN-H tienen 2 entradas de evento
– Todos los E5EN-H/AN-H tienen una entrada de punto de consigna remoto de 4 a 20 mA
Especificaciones E5CN-H/EN-H/AN-H Tarjetas opcionales de salida de E5AN-H/EN-H
E5CN-H(T) E5EN-H(T) E5AN-H(T) Tensión de alimentación 100 a 240 Vc.a., 50/60 Hz, ó 24 Vc.a., 50/60 Hz 24 Vc.c. Entrada de sensor Termopar: K, J, T, E, L, U, N, R, S, B, W o PL II
Termorresistencia de platino: Pt100 o JPt100
Entrada de corriente: 4 a 20 mA o 0 a 20 mA Entrada de tensión: 1 a 5 V, 0 a 5 V ó 0 a 10 V
Modo de control ON/OFF, 2-PID y válvula (PRR)
Precisión Termopar: (±0,1% del valor indicado o ±1°C, el que sea mayor)
±1 dígito máx.
Termorresistencia de platino: (±0,1% de valor indicado o ±0,5°C, el que sea mayor) ±1 dígito máx.
Entrada analógica: ±0,1% FS ±1 dígito máx.
Auto-tuning sí, selección de límite de salida del 40% y 100% de MV. Al utilizar calor/frío: ajuste de ganancia de enfriamiento automática
Self-tuning sí
RS-232C/RS-422/RS-485 Opcional, CompowayF o Modbus seleccionable
Entrada de evento Opcional (2 entradas de evento estándar en EN-H/AN-H)
Puerto QLP sí
(conexión USB a PC)
Temperatura ambiente de –10 a 55°C
(2 ranuras disponibles en los modelos E5_N-HAA__-500: los modelos SS tienen dos módulos de salida de SSR fijos)
Opcional Modelo Relé E53-RN Tensión (impulso) PNP 12 Vc.c. E53-QN Tensión (impulso) NPN 24 Vc.c. E53-Q3
Tensión (impulso) PNP 24 Vc.c. E53-Q4
Analógica de 4 a 20 mA E53-C3N Analógica de 0 a 20 mA E53-C3DN Analógica de 0 a 10 V E53-V34N Analógica de 0 a 5 V E53-V35N
Tarjetas opcionales de E5AN-H/EN-H
(una ranura en cada instrumento)
Opcional Modelo
Comunicaciones RS-232C (Compoway/F/Modbus) E53-EN01
Comunicaciones RS-422 (CompoWay/F/Modbus) E53-EN02
Comunicaciones RS-485 (CompoWay/F/Modbus) E53-EN03
Entrada de evento E53-AKB
Grado de protección del panel frontal
IP66
Herramientas opcionales de la serie E5AN-H/EN-H
Período de muestreo 60 ms
Opcional Modelo
Tamaños*1 en mm
(An. × Al. × Pr.)
48 × 48 × 76,5 48 × 96 × 77,2 96 × 96 × 77,2
Cable de configuración para USB de PC E58-CIFQ1
*1 Con cubierta de terminales montada
Software de configuración y ajuste basado en PC CX-Thermo EST2-2C-MV4
530
