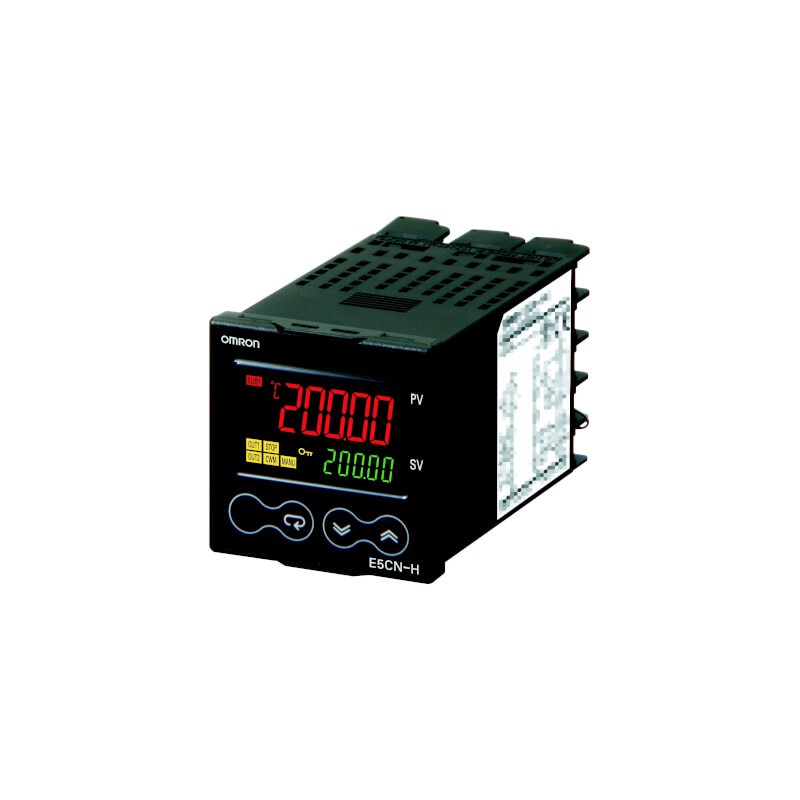

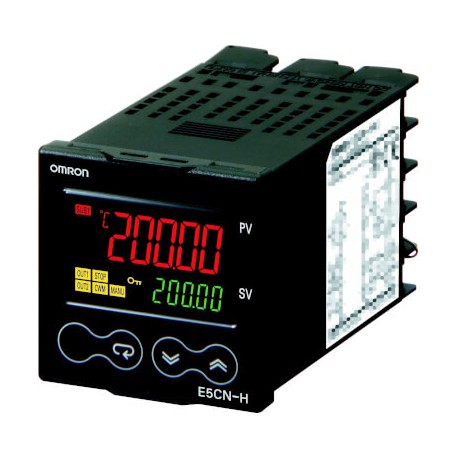

E5CN-HC2M-500 100-240 VAC
E5CN7202R
E5CNHC2M500AC100240
OMRON
1
Disponible Envío el hoy
Entrada universal 2 Alarmas Salida Corriente
Temperatura y Procesos > E5CN-H
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
E5_N-H/E5_N-HT Controladores avanzados y multilazo
Controladores digitales de proceso compactos y universales
La serie E5_N-H de controladores de proceso incluye el concepto demostrado de la anterior serie E5_N de propósito general a un nivel más avanzado de proceso. Las
características principales de la serie E5_N-H son las entradas universales, las salidas de proceso y las opciones tales como la salida transfer, el punto de consigna remoto y el programador de valor seleccionado.
• Modo de control: ON/OFF o 2-PID, control de válvula en EN-H/AN-H
• Salida de control: relé, tensión (pulsos), SSR, corriente y tensión lineales
• Fuente de alimentación: 100/240 Vc.a. ó 24 Vc.c./Vc.a.
• Fácil conexión a PC para la clonación, configuración y ajuste de los parámetros
• Configuración y funcionamiento claros e intuitivos
Tabla de selección
Tipo Entrada Salida Opción fija Alarmas Modelo
Modelo de 48 x 48 mm (incluye indicación de tensión de alimentación)
Sobre el panel Universal
Salida de relés – 3 alarmas de
E5CN-HR2M-500 AC100-240 E5CN-HR2MD-500 AC/DC24
TP/Pt/mV
mA/V
Tensión (pulsos)
software
2 salidas SUB
E5CN-HQ2M-500 AC100-240 E5CN-HQ2MD-500 AC/DC24
Salida de corriente E5CN-HC2M-500 AC100-240 E5CN-HC2MD-500 AC/DC24
Salida analógica de tensión
Salida de relés Programador de
E5CN-HV2M-500 AC100-240 E5CN-HV2MD-500 AC/DC24
E5CN-HTR2M-500 AC100-240 E5CN-HTR2MD-500 AC/DC24
Tensión (pulsos)
consigna (8 programas de 32 segmentos)
E5CN-HTQ2M-500 AC100-240 E5CN-HTQ2MD-500 AC/DC24
Salida de corriente E5CN-HTC2M-500 AC100-240 E5CN-HTC2MD-500 AC/DC24
Salida analógica de tensión
E5CN-HTV2M-500 AC100-240 E5CN-HTV2MD-500 AC/DC24
Nota: – Relés de salida y alarma: 3 A/250 Vc.a. vida útil eléctrica: 100.000 operaciones
– Tensión de salida (impulso): 12 V, 21 mA (por ejemplo, para accionar relés de estado sólido)
– Corriente lineal: 0(4) a 20 mA
– Salida analógica de tensión: 0 a 10 V
Accesorios
E5CN-H tarjetas opcionales
(Una ranura en cada instrumento)
Opcional Modelo
Entradas de evento E53-CNBN2
Entradas de evento Salida de control 2
Tensión (para SSR)
Entradas de evento Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
E53-CNQBN2
E53-CNHBN2
Entradas de evento Salida transfer E53-CNBFN2
Comunicaciones RS-232C Salida de control 2
E53-CN01N2
Comunicaciones RS-232C
Tensión (para SSR)
E53-CNQ01N2
Comunicaciones RS-232C Rotura del calentador/Fallo de SSR/
E53-CNH01N2
Comunicaciones RS-485
Comunicaciones RS-485 Salida de control 2
Tensión (para SSR)
Detección de sobrecorriente del calentador
E53-CN03N2
E53-CNQO3N2
Comunicaciones RS-485 Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
Comunicaciones RS-485 Rotura del calentador trifásico/Fallo de SSR/Detección de sobrecorriente del calentador
E53-CNH03N2
E53-CNHH03N2
Salida de control 2
Tensión (para SSR)
Salida transfer E53-CNQFN2
Salida de control 2
Tensión (para SSR)
Salida de control 2
Tensión (para SSR)
Rotura del calentador/Fallo de SSR/ Detección de sobrecorriente del calentador
Rotura del calentador trifásico/Fallo de SSR/Detección de sobrecorriente del calentador
E53-CNQHN2
E53-CNQHHN2
529
E5_N-H/E5_N-HT Controladores avanzados y multilazo
Método de control Salida auxiliar Salida de control 1/2 Rotura del calentador
Salida transfer Código de pedido (incluye indicación de tensión de alimentación) Modelo de 96 × 96 mm Modelo de 48 × 96 mm
Básica 2 retardos de alarma ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
3 retardos de alarma ninguna instalada,
2 ranuras
ninguna instalada,
2 ranuras
2 salidas de relé de estado sólido instaladas
2 salidas de relé de estado sólido instaladas
Monofásico E5AN-HAA2HBM-500 AC100-240 E5EN-HAA2HBM-500 AC100–240
E5AN-HAA2HBMD-500 AC/DC24 E5EN-HAA2HBMD-500 AC/DC24
E5AN-HSS2HBM-500 AC100-240 E5EN-HSS2HBM-500 AC100-240
E5AN-HSS2HBMD-500 AC/DC24 E5EN-HSS2HBMD-500 AC/DC24
Trifásico Salida de 4 a 20 mA E5AN-HAA2HHBFM-500 AC100-240 E5EN-HAA2HHBFM-500 AC100-240
E5AN-HAA2HHBFMD-500 AC/DC24 E5EN-HAA2HHBFMD-500 AC/DC24
E5AN-HSS2HHBFM-500 AC100-240 E5EN-HSS2HHBFM-500 AC100-240
E5AN-HSS2HHBFMD-500 AC/DC24 E5EN-HSS2HHBFMD-500 AC/DC24
E5AN-HAA3BFM-500 AC100-240 E5EN-HAA3BFM-500 AC100-240
E5AN-HAA3BFMD-500 AC/DC24 E5EN-HAA3BFMD-500 AC/DC24
E5AN-HSS3BFM-500 AC100-240 E5EN-HSS3BFM-500 AC100-240
E5AN-HSS3BFMD-500 AC/DC24 E5EN-HSS3BFMD-500 AC/DC24
Controlador de válvula
Programador de consigna
(8 programas de
32 segmentos)
2 retardos de alarma 2 salidas de relé instaladas
2 retardos de alarma ninguna instalada,
2 ranuras
E5AN-HPRR2BM-500 AC100-240 E5EN-HPRR2BM-500 AC100-240
E5AN-HPRR2BMD-500 AC/DC24 E5EN-HPRR2BMD-500 AC/DC24
Salida de 4 a 20 mA E5AN-HPRR2BFM-500 AC100-240 E5EN-HPRR2BFM-500 AC100-240
E5AN-HPRR2BFMD-500 AC/DC24 E5EN-HPRR2BFMD-500 AC/DC24
Monofásico E5AN-HTAA2HBM-500 E5EN-HTAA2HBM-500 AC100-240
E5AN-HTAA2HBMD-500 E5EN-HTAA2HBMD-500 AC/DC24
Trifásico Salida de 4 a 20 mA E5AN-HTAA2HHBFM-500 E5EN-HTAA2HHBFM-500
E5AN-HTAA2HHBFMD-500 E5EN-HTAA2HHBFMD-500
3 retardos de alarma E5AN-HTAA3BFM-500 E5EN-HTAA3BFM-500
E5AN-HTAA3BFMD-500 E5EN-HTAA3BFMD-500
Programador de consigna
y controlador
de válvula
2 retardos de alarma 2 salidas de relé instaladas
E5AN-HTPRR2BM-500 E5EN-HTPRR2BM-500
E5AN-HTPRR2BMD-500 E5EN-HTPRR2BMD-500
Salida de 4 a 20 mA E5AN-HTPRR2BFM-500 E5EN-HTPRR2BFM-500
E5AN-HTPRR2BFMD-500 E5EN-HTPRR2BFMD-500
Nota: – Todos los E5EN-H/AN-H tienen 2 entradas de evento
– Todos los E5EN-H/AN-H tienen una entrada de punto de consigna remoto de 4 a 20 mA
Especificaciones E5CN-H/EN-H/AN-H Tarjetas opcionales de salida de E5AN-H/EN-H
E5CN-H(T) E5EN-H(T) E5AN-H(T) Tensión de alimentación 100 a 240 Vc.a., 50/60 Hz, ó 24 Vc.a., 50/60 Hz 24 Vc.c. Entrada de sensor Termopar: K, J, T, E, L, U, N, R, S, B, W o PL II
Termorresistencia de platino: Pt100 o JPt100
Entrada de corriente: 4 a 20 mA o 0 a 20 mA Entrada de tensión: 1 a 5 V, 0 a 5 V ó 0 a 10 V
Modo de control ON/OFF, 2-PID y válvula (PRR)
Precisión Termopar: (±0,1% del valor indicado o ±1°C, el que sea mayor)
±1 dígito máx.
Termorresistencia de platino: (±0,1% de valor indicado o ±0,5°C, el que sea mayor) ±1 dígito máx.
Entrada analógica: ±0,1% FS ±1 dígito máx.
Auto-tuning sí, selección de límite de salida del 40% y 100% de MV. Al utilizar calor/frío: ajuste de ganancia de enfriamiento automática
Self-tuning sí
RS-232C/RS-422/RS-485 Opcional, CompowayF o Modbus seleccionable
Entrada de evento Opcional (2 entradas de evento estándar en EN-H/AN-H)
Puerto QLP sí
(conexión USB a PC)
Temperatura ambiente de –10 a 55°C
(2 ranuras disponibles en los modelos E5_N-HAA__-500: los modelos SS tienen dos módulos de salida de SSR fijos)
Opcional Modelo Relé E53-RN Tensión (impulso) PNP 12 Vc.c. E53-QN Tensión (impulso) NPN 24 Vc.c. E53-Q3
Tensión (impulso) PNP 24 Vc.c. E53-Q4
Analógica de 4 a 20 mA E53-C3N Analógica de 0 a 20 mA E53-C3DN Analógica de 0 a 10 V E53-V34N Analógica de 0 a 5 V E53-V35N
Tarjetas opcionales de E5AN-H/EN-H
(una ranura en cada instrumento)
Opcional Modelo
Comunicaciones RS-232C (Compoway/F/Modbus) E53-EN01
Comunicaciones RS-422 (CompoWay/F/Modbus) E53-EN02
Comunicaciones RS-485 (CompoWay/F/Modbus) E53-EN03
Entrada de evento E53-AKB
Grado de protección del panel frontal
IP66
Herramientas opcionales de la serie E5AN-H/EN-H
Período de muestreo 60 ms
Opcional Modelo
Tamaños*1 en mm
(An. × Al. × Pr.)
48 × 48 × 76,5 48 × 96 × 77,2 96 × 96 × 77,2
Cable de configuración para USB de PC E58-CIFQ1
*1 Con cubierta de terminales montada
Software de configuración y ajuste basado en PC CX-Thermo EST2-2C-MV4
