OMRONProductos de SeguridadG9SPG9SP-N10D G9SP0002M G9SPN10D OMRON Controlador de seguridad 10E-16S-6T

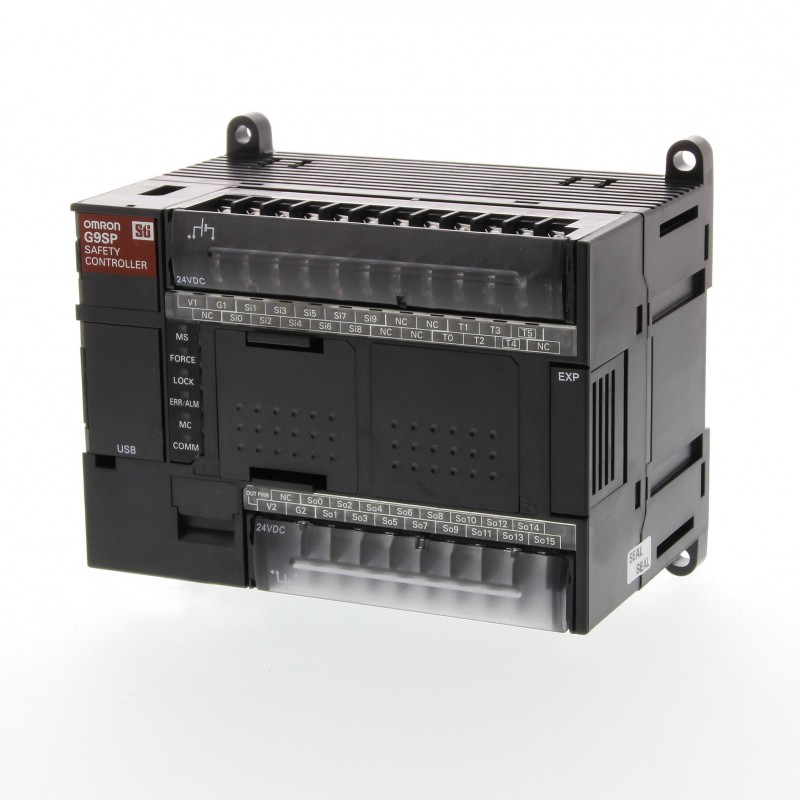

OMRON G9SP-N10D G9SP0002M G9SPN10D - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G9SP-N10D G9SP0002M G9SPN10D OMRON Controlador de seguridad 10E-16S-6T

Referencia: G9SP-N10D

Código: G9SP0002M

Número de catálogo: G9SPN10D

Fabricante: OMRON

Descripción:

Controlador de seguridad 10E-16S-6T

Categorías:

  • Relés > Dispositivo de vigilancia de circuitos de seguridad
  • OMRON > Productos de Seguridad > G9SP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 616,78 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

  • Tres tipos de CPU para adaptarse a sus necesidades
  • Monitorización y diagnóstico mediante conexión serie o Ethernet
  • Casete de memoria que facilita la copia de programas
  • Software de programación: diseño, verificación, simulación y creación de librerías
  • Conforme a PLe (EN ISO 13849-1) y SIL 3 (IEC 61508)

Especificaciones y modelos disponibles

Ordering information

Appearance

Appearance description

Order code

Standalone
safety controller

10 PNP safety inputs
4 PNP safety outputs
4 test outputs
4 PNP standard outputs

G9SP-N10S

10 PNP safety inputs
16 PNP safety outputs
6 test outputs

G9SP-N10D

20 PNP safety inputs
8 PNP safety outputs
6 test outputs

G9SP-N20S

Software

Appearance

Media

Applicable OS

Order code

G9SP
configurator

Setup disk 1 license

Windows 2000
Windows XP
Windows Vista
Windows 7

WS02-G9SP01-V1

Setup disk 10 licenses

WS02-G9SP10-V1

Setup disk 50 licenses

WS02-G9SP50-V1

Setup disk Site license

WS02-G9SPXX-V1

Expansion units (standard I/O)

Appearance

Type

Number of I/O

Model

In

Out

Expansion I/O unit

Sinking

12

8 (solid state)

CP1W-20EDT

Sourcing

12

8 (solid state)

CP1W-20EDT1

Sinking

-

32 (solid state)

CP1W-32ET

Sourcing

-

32 (solid state)

CP1W-32ET1

I/O Connecting cable, 80 cm long

CP1W-CN811

G9SP configuration


Option units

Appearance

Order code

RS-232 option board

CP1W-CIF01

Ethernet option board (Ver. 2.0 or later)

CP1W-CIF41

Memory cassette

CP1W-ME05M

G9SP Status Display Touchscreen with 1.8 m cable

82614-0010 H-T40M-P

G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0010 G9SP-N10S-SDK

G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0020 G9SP-N10D-SDK

G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0030 G9SP-N20S-SDK

G9SP-N10S kit with EtherNet/IP module

82608-0010 G9SP-N10S-EIP

G9SP-N10D kit with EtherNet/IP module

82608-0020 G9SP-N10D-EIP

G9SP-N20S kit with EtherNet/IP module

82608-0030 G9SP-N20S-EIP

Specifications

General specifications

Power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

Consumption current

G9SP-N10S

400 mA
(V1: 300 mA, V2: 100 mA)

G9SP-N10D

500 mA
(V1: 300 mA, V2: 200 mA)

G9SP-N20S

500 mA
(V1: 400 mA, V2: 100 mA)

Mounting method

35-mm DIN track

Ambient operating temperature

0°C to 55°C

Ambient storage temperature

-20°C to 75°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.8 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.3 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V1

Standard output specifications (G9SP-N10S)

Output type

Sourcing outputs (PNP)

ON Residual voltage

1.5 V max. (between each output terminal and V2)

Rated output current

100 mA max.*

*For details on the rated output current, please refer to the user manual of G9SP.


G9SP configuration tool


ETIM for 342714 Relés (EC001449)

CaracterísticaCategoría de parada según IEC 60204 (EF007498)
ValorOtros
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel e
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor4
CaracterísticaModelo (EF000010)
ValorDispositivo básico
CaracterísticaEvaluación de las entradas (EF008245)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaSIL según IEC 61508 (EF009889)
Valor3
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaWith approval for TÜV (EFDE0031)
ValorNo
CaracterísticaApto para la supervisión de interruptores de proximidad (EF007267)
ValorSí
CaracterísticaApto para la supervisión de circuitos de parada de emergencia (EF007268)
ValorSí
CaracterísticaApto para el control de dispositivos de protección optoelectrónicos (EF007269)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon entrada de inicio (EF003342)
ValorNo
CaracterísticaCon función de silenciamiento (EF004057)
ValorNo
CaracterísticaApto para la supervisión de válvulas (EF007272)
ValorSí
CaracterísticaCon aprobación según UL (EF001783)
ValorNo
CaracterísticaApto para la supervisión de sensores táctiles (EF007271)
ValorSí
CaracterísticaCon circuito de realimentación (EF003343)
ValorNo
CaracterísticaApto para la supervisión de interruptores magnéticos (EF007266)
ValorSí
CaracterísticaApto para la supervisión de interruptores de posición (EF007270)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaCon aprobación para BG BIA (EF004145)
ValorNo
CaracterísticaNúmero de salidas, función de señalización, instantánea, basada en contactos (EF003348)
Valor6
CaracterísticaNúmero de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346)
Valor16
CaracterísticaNúmero de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347)
Valor0
CaracterísticaNúmero de salidas, de seguridad, retardadas, basadas en contactos (EF003345)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, basado en contacto (EF003349)
Valor0
CaracterísticaAnchura (EF000008)
Valor130 mm
CaracterísticaNúmero de salidas, función de señalización, retardado, semiconductores (EF003351)
Valor0
CaracterísticaAltura (EF000040)
Valor90 mm
CaracterísticaNúmero de salidas, de seguridad, instantáneas, basadas en contactos (EF003344)
Valor0
CaracterísticaNúmero de salidas, función de señalización, instantánea, semiconductores (EF003350)
Valor0
CaracterísticaProfundidad (EF000049)
Valor81 mm
CaracterísticaTensión de alimentación CC (EF007534)
Valor20.4 V

DATASHEET - PDF

Título
Tamaño
Tipo
G9SP-N10D G9SPN10D G9SP0002M g9sp_brochure_es.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATIZACION ES
30 Mbytes
PDF CATALOGO OMRON ES
49 Mbytes
