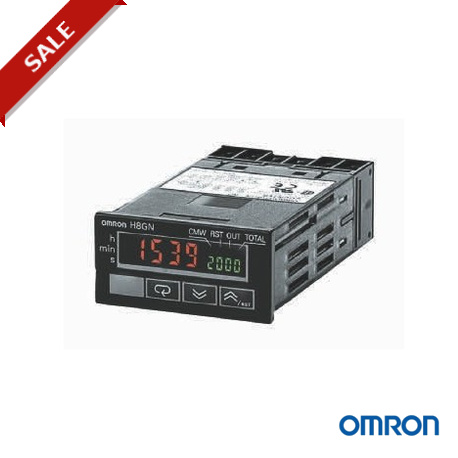

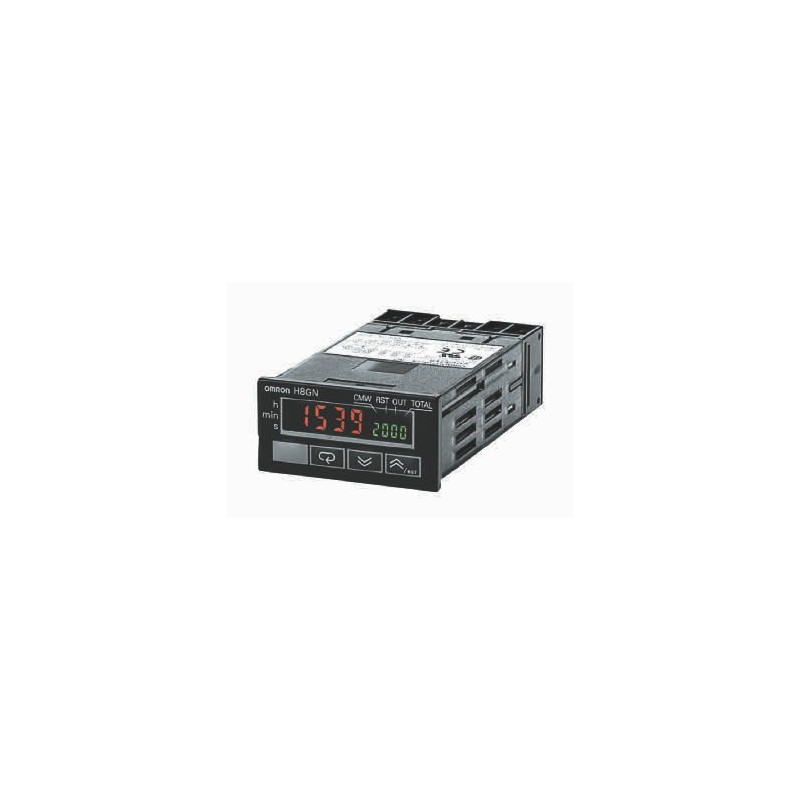

H8GN-AD 232278 OMRON Contador / Temporizador 24x48 SPDT 24Vcc

H8GN Contadores con preselección
El temporizador/contador con preselección más pequeño y compacto del mundo
H8GN es un temporizador y contador 1/32 DIN todo en uno. Es fácil cambiar entre las funciones de temporizador y contador. Durante la operación también se puede con- mutar el display para monitorizar el valor del totalizador en 8 dígitos. H8GN incluye muchas funciones sofisticadas de serie.
• Tamaño en mm (H × A × F): 24 × 48 × 83, carcasa de tamaño 1/32 DIN
• Display de 8 dígitos: 4 para valor actual y 4 para valor seleccionado
• Montaje frontal
• –999 a 9.999
• 24 Vc.c.
Tabla de selección
Funciones Tensión de alimentación
Salida Modelo
Comunicaciones
Contador Temporizador Sin comunicaciones RS-485
Contador: ascendente/descendente/
reversible, 4 dígitos modos de salida N, F, C o K
Contador total: 8 dígitos
A: Retardo a ON B: Parpadeo
D: Señal de retardo a OFF
E: Intervalo
F: Acumulativo
Z: Intermitente con relación ON/OFF
ajustable
24 Vc.c. Salida de contacto (SPDT) H8GN-AD H8GN-AD-FLK
Especificaciones
Tensión nominal de alimentación 24 Vc.c.
Rango de tensión de funcionamiento 85% a 110% de la tensión nominal de alimentación
Consumo 1,5 W máx. (para carga de c.c. máx.) (corriente de pico: 15 A máx.)
Método de montaje Instalación en panel
Conexiones externas Terminales de tornillo (tornillos M3)
Par de apriete del tornillo de terminal 0,5 Nm máx.
Accesorio Junta de estanqueidad, soporte para instalación en panel
Display LCD transmisivo negativo de 7 segmentos visualización del tiempo (h, min, s) CMW, OUT, RST, TOTAL Valor actual (rojo, altura de caracteres de 7 mm) valor seleccionado (verde, altura de caracteres de 3,4 mm)
Dígitos PV: 4 dígitos, SV: 4 dígitos cuando se muestra el valor del totalizador: 8 dígitos (los ceros se suprimen)
Copia de seguridad de memoria EEPROM (memoria no volátil) (operaciones de escritura: 100.000 veces)
Contador Velocidad máxima de contaje 30 Hz o 5 kHz
Rango de contaje –999 a 9.999
Modos de entrada Adelante, atrás, individual, entradas en diferencia de fase Temporizador Modos de temporizador Tiempo transcurrido (UP), tiempo restante (DOWN) Entradas Señales de entrada Del contador: CP1, CP2 y reset
Del temporizador: inicio, puerta y reset
Método de entrada Entrada sin tensión (entrada de cortocircuito de contacto y contacto abierto)
Impedancia de cortocircuito (ON): 1 k máx. (corriente de derivación de aprox. 2 mA a 0 ) Tensión residual de cortocircuito (ON): 2 Vc.c. máx.
Impedancia de circuito abierto (OFF): 100 k mín. Tensión aplicada: 30 Vc.c. máx.
Inicio, reset, puerta Ancho mínimo de señal de entrada: 1 o 20 ms (seleccionable)
Reset de alimentación Tiempo mínimo de alimentación desconectada: 0,5 s
Salida de control Salida de contacto SPDT: 3 A a 250 Vc.a./30 Vc.c., carga resistiva (cos = 1)
Carga mínima aplicada 10 mA a 5 Vc.c. (nivel de fallo: P, valor de referencia)
Sistema de reset Reset externo, manual y de alimentación (para temporizador en modo A, B, D, E o Z)
Tiempo de espera de sensor 260 ms máx.
(no se pueden recibir entradas durante el tiempo de espera de sensor si están desactivadas (OFF)
las salidas de control)
Función de temporización
Precisión del tiempo de operación y error de selección (incluidos los efectos de la variación de la temperatura y la tensión)
Arranque por señal: ±0,03% ±30 ms máx.
Arranque por alimentación ON: ±0,03% ±50 ms máx.
Temperatura ambiente
En servicio/almacenamiento –10 a 55°C (sin hielo ni condensación)
–25 a 65°C (sin hielo ni condensación)
Color de la carcasa Sección posterior: gris humo sección delantera: N1.5 (negro)
Grado de protección Superficie del panel: IP66 y NEMA Tipo 4X (interiores) carcasa posterior: IP20 bloque de terminales: IP20
Dimensiones en mm (Al. × An. × Pr.) 24 × 48 × 83
