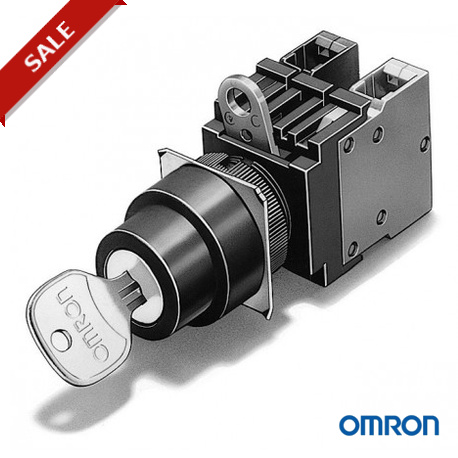

A22K-3MC 141522 OMRON Cabeza selector llave 3 pos manual centro

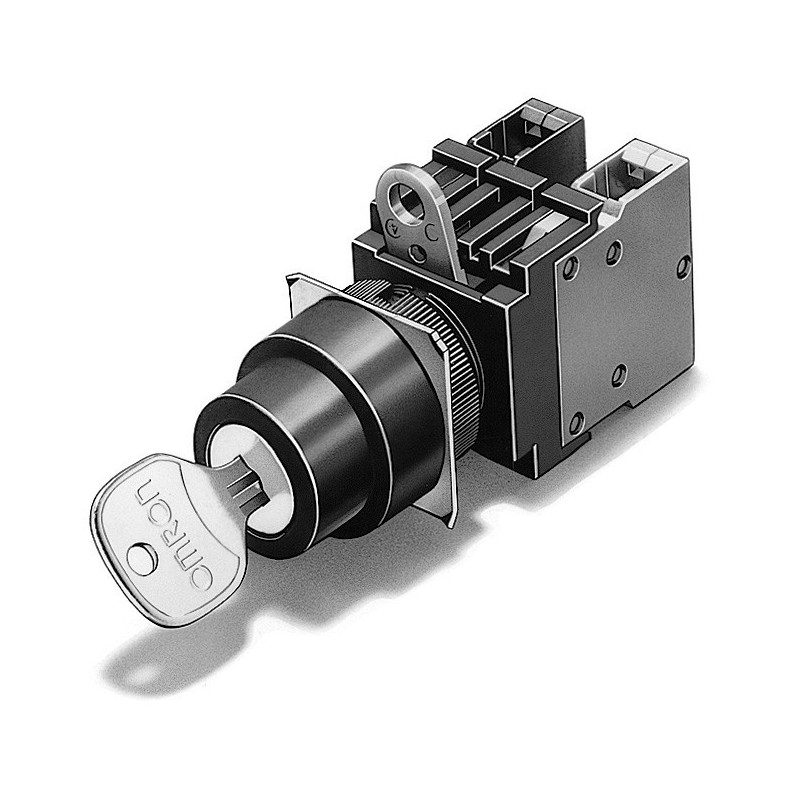

Interruptor selector de llave
A22K
Interruptor selector de llave para montar en secciones de panel de 22 ó 25 mm de diámetro
• Fácil montaje y extracción del bloque de contactos.
• Mayor eficacia del cableado con montaje de bloques de contactos en tres filas.
• Mecanismo de protección de dedo incluido de serie en la unidad del interruptor.
• Utilice un anillo de 25 de diámetro para la instalación en secciones de panel de 25 mm de diámetro.
• Montaje con terminales de crimpar abiertos (tipo horquilla) o cerrados (tipo redondo).
• IP65 (resistente al aceite)
• EN60947-5-1
• Homologaciones UL y cUL (Nº de expediente E41515).
Estructura de la referencia
■ Composición de la referencia
Pedido por piezas
Si lo desea, puede encargar por separado el selector, el indicador luminoso o el bloque de contactos. Así, podrá combinarlos y crear modelos que no se comercializan como unidades completamente montadas. Asimismo, podrá adquirirlos para su reserva de piezas de mantenimiento.
1. Selector
1
A22K-@
1 Número de posiciones/Método de rearme
Código Posiciones
Método
de rearme
Posición de ex- tracción de llave
2ML
2M
2 posiciones Manual Izquierda
Izquierda y derecha
2AL
Automático
Izquierda
3ML
3M
3MC
3 posiciones Manual Izquierda
Izquierda y derecha
Centro
3AC
Automático
Centro
2. Interruptor
Sin iluminación
1
A22-@M
1 Contactos
Código Descripción
10 SPST-NA (sólo modelos de 2 posiciones)
01 SPST-NC (sólo modelos de 2 posiciones)
11 SPST-NA + SPST-NC
20 DPST-NA
02 DPST-NC
Interruptor selector de llave A22K 1
