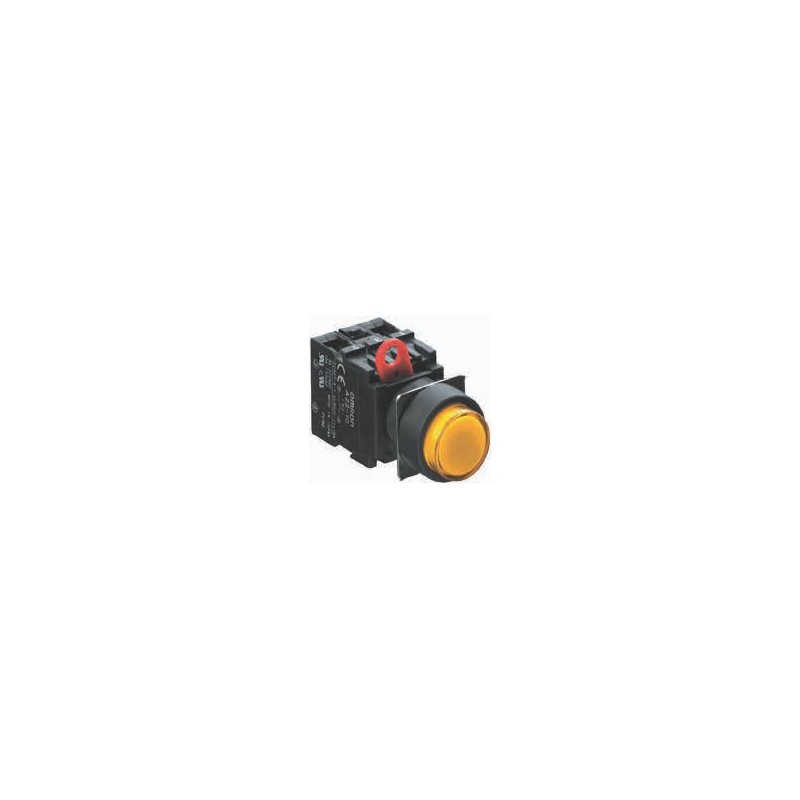

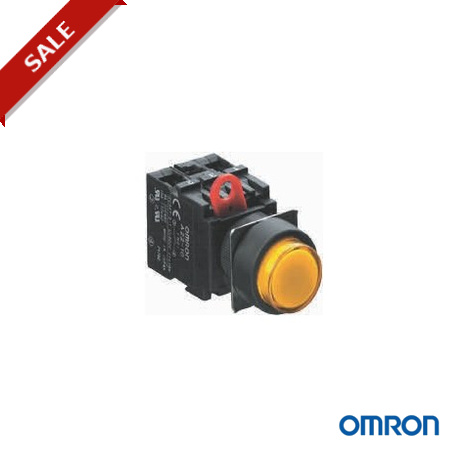

A22-GG 147773 OMRON Cabeza redonda protegida verde

A22 Pulsadores
Interruptores y pulsadores de 22 mm
El A22 se presenta en una gran variedad de formas y colores, y se puede instalar
en secciones de panel de diámetro 22 o 25. La unidad de interruptor se puede montar fácilmente. A22 se monta con terminales de crimpar abiertos (tipo horquilla)
o cerrados (tipo redondo).
• El mecanismo de protección de dedo se incluye de serie en la unidad del interruptor
• Mayor eficacia del cableado con montaje de bloques de contactos en tres filas
• Categoría de resistencia al aceite IP65 (modelos sin iluminación), IP65 (modelos con iluminación)
• Versiones con iluminación y sin iluminación, enrasados, saliente, protegido y semiprotegido
• Homologación EN60947-5-1, UL y cUL
Tabla de selección
Pulsador
Iluminación Color Modelo
Tipo enrasado Tipo saliente Tipo protegido Tipo semi- protegido
Tipo cuadrado/
saliente
Tipo cuadrado/
protegido
Tipo redondo/
seta (cabeza de
30 diá.)
Tipo redondo/
seta (cabeza de
40 diá.)
Sin luz Rojo A22-FR A22-TR A22-GR A22-HR A22-CR A22-DR A22-SR A22-MR Verde A22-FG A22-TG A22-GG A22-HG A22-CG A22-DG A22-SG A22-MG Amarillo A22-FY A22-TY A22-GY A22-HY A22-CY A22-DY A22-SY A22-MY Blanco A22-FW A22-TW A22-GW A22-HW A22-CW A22-DW A22-SW A22-MW Azul A22-FA A22-TA A22-GA A22-HA A22-CA A22-DA A22-SA A22-MA Negro A22-FB A22-TB A22-GB A22-HB A22-CB A22-DB A22-SB A22-MB
Con luz Rojo – A22L-TR A22L-GR A22L-HR A22L-CR A22L-DR – – Verde – A22L-TG A22L-GG A22L-HG A22L-CG A22L-DG – – Amarillo – A22L-TY A22L-GY A22L-HY A22L-CY A22L-DY – – Blanco – A22L-TW A22L-GW A22L-HW A22L-CW A22L-DW – – Azul – A22L-TA A22L-GA A22L-HA A22L-CA A22L-DA – –
Tamańo del botón, en mm 29,7 diá. × 12 F 29,7 diá. × 19 F 29,7 diá. × 19 F 29,7 diá. × 12/18,5 F 29,8 mm2 × 18 F 29,8 mm2 × 18 F 30 de diám. × 32 F 40 diá. × 32 F
Dispositivos de conmutación
Indicador luminoso - LED
Funciona-
Contactos Código de pedido
c.a./c.c. LED Modelo
miento del interruptor
Modelos sin ilumi- nación
Modelos con iluminación
Tensión de servicio
6 V 12 V 24 V Superbri- llante
Sin transformador Con transformador
110 Vc.a. 220 Vc.a.
de 24 V
c.c. Rojo A22-6DR – – – Verde A22-6DG – – –
Amarillo*1
A22-6DY – – –
Momentánea SPST-NA A22-10M A22L-10M A22L-10M-T1 A22L-10M-T2
SPST-NC A22-01M A22L-01M A22L-01M-T1 A22L-01M-T2
Azul A22-6DA – – – c.a. Rojo A22-6AR – – – Verde A22-6AG – – –
SPST NA +
SPST NC
A22-11M A22L-11M A22L-11M-T1 A22L-11M-T2
Amarillo*1 A22-6AY – – – Azul A22-6AA – – –
DPST-NA A22-20M A22L-20M A22L-20M-T1 A22L-20M-T2
DPST-NC A22-02M A22L-02M A22L-02M-T1 A22L-02M-T2
Alterna SPST-NA A22-10A A22L-10A A22L-10A-T1 A22L-10A-T2
SPST-NC A22-01A A22L-01A A22L-01A-T1 A22L-01A-T2
c.a. y c.c. Rojo – A22-12AR A22-24AR A22-24ASR Verde – A22-12AG A22-24AG A22-24ASG Amarillo*1 – A22-12AY A22-24AY A22-24ASY Azul – A22-12AA A22-24AA A22-24ASA
SPST NA +
SPST NC
A22-11A A22L-11A A22L-11A-T1 A22L-11A-T2
*1 Se utiliza cuando el color del pulsador es amarillo o blanco
DPST-NA A22-20A A22L-20A A22L-20A-T1 A22L-20A-T2
DPST-NC A22-02A A22L-02A A22L-02A-T1 A22L-02A-T2
Bloques de contactos
Carga normal Modelo
Bloques de contactos SPST-NA A22-10
SPST-NC A22-01
DPST-NA A22-20
DPST-NC A22-02
Indicador luminoso - lámpara incandescente
Modelo
Tensión de servicio
5 Vc.a./Vc.c. 12 Vc.a./Vc.c. 24 Vc.a./Vc.c.
A22-5 A22-12 A22-24
668
A22 Pulsadores
Accesorios
Elemento Observaciones Modelo Zócalos de indi- Iluminación directa Se utiliza al cambiar el método de iluminación (solo LED) A22-TN cador luminoso Iluminación con transformador 220 Vc.a. A22-T2
Pestillos
de montaje
Para modelos de operación momentánea Solicite los pestillos de montaje solamente si va a montar bloques de contactos o zócalos de iluminación adquiridos individualmente
A22-3200
Marcos para etiquetas
Tamaño grande Con etiquetas de montaje a presión, sin texto, negro La etiqueta de montaje a presión es de acrílico A22Z-3333
Sin etiquetas de montaje a presión A22Z-3330
Tapas
de sellado
Para modelos salientes Se utiliza para impedir la entrada de agua o polvo a la unidad operativa (pulsador, etc.), color: opaco, material: silicona
A22Z-3600T
Espaciador de tres filas Se utiliza para montar tres interruptores sin iluminación A22Z-3003
Cuadros
Exclusivamente para los modelos A22 Un orificio No utilice interruptores DPST NA ni DPST NC,
A22Z-B101
de control
(protección)
Dos orificios
material: Resina de policarbonato
A22Z-B102
Tres orificios A22Z-B103
Etiquetas
Tamaño normal Sin texto Blanco Se fijan a la placa de etiquetas de tamańo
A22Z-3443W
de montaje a presión
Transparente
normal material: acrílico
A22Z-3443C
Texto blanco sobre fondo negro ON A22Z-3443B-5
OFF A22Z-3443B-6
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
Tamaño grande Sin texto Blanco Se fijan a la placa de etiquetas de tamańo grande
A22Z-3453W
Transparente
Para interruptor Etiqueta redonda de 60 diám. con letras blancas sobre
material: acrílico
La etiqueta lleva grabado el texto “EMERGENCY STOP”.
A22Z-3453C A22Z-3466-1
de parada
de emergencia
fondo amarillo
Etiqueta redonda de 90 diám. con letras blancas sobre fondo amarillo
Se utiliza como etiqueta de interruptor de parada de emergencia
A22Z-3476-1
Extractor de indicadores luminosos Herramienta de goma utilizada para sustituir fácilmente los indicadores luminosos
Llave de apriete Se utiliza para apretar las tuercas de las parte posterior del panel
A22Z-3901
A22Z-3905
Especificaciones
Organismo Estándares Número de archivo
UL/cUL UL508 E41515
– EN60947-5-1 –
Valores nominales de contactos (carga estándar)
Indicadores LED sin transformador
Tensión nominal Corriente nominal Tensión de servicio
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ± 5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a./Vc.c. ±5%
12 Vc.a./Vc.c. 30 mA (10 mA) 12 Vc.a./Vc.c. ±5%
Corriente
Tensión
Corriente nominal (A)
24 Vc.a./Vc.c. 15 mA (10 mA) 24 Vc.a./Vc.c. ±5%
nominal de
carga (A)
nominal
c.a. 15 (carga inductiva)
c.a.12 (carga resistiva)
c.c. 13 (carga inductiva)
c.c. 12 (carga resistiva)
Indicador LED superbrillante
Tensión nominal Corriente nominal Tensión de servicio
10 24 Vc.a. 10 10 – –
110 Vc.a. 5 10 – –
220 Vc.a. 3 6 – –
380 Vc.a. 2 3 – –
440 Vc.a. 1 2 – –
24 Vc.a. – – 1,5 10
110 Vc.c. – – 0,5 2
220 Vc.c. – – 0,2 0,6
380 Vc.c. – – 0,1 0,2
Contactos (microcarga)
Carga aplicable nominal Carga mínima aplicable
24 Vc.a./Vc.c. 15 mA 24 Vc.a./Vc.c. ±5%
Lámpara incandescente
Tensión nominal Corriente nominal Tensión de servicio
6 Vc.a./Vc.c. 200 mA 5 Vc.a./Vc.c.
14 Vc.a./Vc.c. 80 mA 12 Vc.a./Vc.c.
28 Vc.a./Vc.c. 40 mA 24 Vc.a./Vc.c.
130 Vc.a./Vc.c. 20 mA 100 Vc.a./Vc.c.
Iluminación con transformador
Tensión nominal Tensión de servicio Indicador luminoso
(BA8S/13_ oro)
110 Vc.a. 95 a 115 Vc.a. Indicador luminoso LED
50 mA a 5 Vc.c. (carga resistiva) 1 mA para 5 Vc.c.
220 Vc.a. 190 a 230 Vc.a.
(A22-24A_)
Elemento Pulsadores Pulsadores de parada de emergencia
Interruptores selectores de maneta Interruptor selector de llave
Sin luz Con luz Sin luz Con luz Sin luz Con luz Sin luz
Frecuencia
de operación
Mecánica Operación momentánea:
60 operaciones/minuto máx.
30 operaciones/minuto máx. Rearme manual: 30 operaciones/minuto máx.
rearme automático: 30 operaciones/minuto máx.
permitida
Eléctrica 30 operaciones/minuto máx. 30 operaciones/minuto máx.
Vida útil
(número mín.
Mecánica Operación momentánea:
5.000.000
Operación momentánea: 300.000 500.000 100.000 500.000
de operaciones)
Temperatura
Eléctrica 500.000 300.000 500.000 100.000 500.000
En servicio de –20 a 70°C de –20 a 55°C de –20 a 70°C de –20 a 55°C de –20 a 70°C de –20 a 55°C de –20 a 70°C
ambiente
Almacena- miento
de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C
Grado de protección IP65 (resistente a aceites)
IP65 IP65 (resistente a aceites)
IP65 IP65 (resistente al aceite) IP65 IP65 (resistente al aceite)
Dimensiones en mm
(sólo dentro del panel)
34 H × 34 A × 54,7 F, 34 H × 34 A × 72, 7 F para conmutadores DPST
669
