PYF14A-E
168908
OMRON
1
Disponible Envío el hoy
Base MY Carril DIN 5A 14 pines
Relés > Zócalos para relés
Bases para relé > PYF
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.

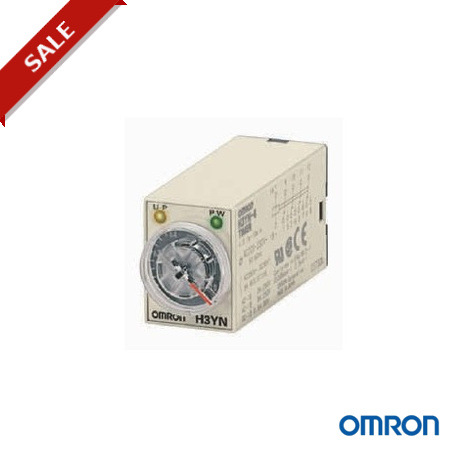

H3YN Temporizadores analógicos de estado sólido
Temporizador miniatura con varios rangos de tiempo y varios modos de operación
H3YN ofrece 4 modos de operación: Retardo a ON, intervalo, modo intermitente con arranque en OFF u ON.
• Dimensiones en mm (H × A × F): 28 × 21,5 × 52,6
• Enchufable
• Disponibles todas las tensiones de alimentación
• 0,1 s a 10 h
• DPDT (5 A) o 4PDT (3 A)
Tabla de selección
Tensión de alimentación Funciones Contacto temporizado Modelo
Modelo con rango de tiempo reducido
(0,1 s a 10 min)
Modelo con rango de tiempo amplio
(0,1 min a 10 h)
12 Vc.c. Retardo a ON
DPDT H3YN-2 12DC H3YN-21 12DC
24 Vc.a.
24 Vc.c.
Intervalo
Intermitente en ON Intermitente en OFF
H3YN-2 24AC H3YN-21 24AC H3YN-2 24DC H3YN-21 24DC
100 a 120 Vc.a. H3YN-2 100-120AC H3YN-21 100-120AC
200 a 230 Vc.a. H3YN-2 200-230AC H3YN-21 200-230AC
12 Vc.c. 4PDT H3YN-4 12DC H3YN-41 12DC
24 Vc.a. H3YN-4 24AC H3YN-41 24AC
24 Vc.c. H3YN-4 24DC H3YN-41 24DC
100 a 120 Vc.a. H3YN-4 100-120AC H3YN-41 100-120AC
200 a 230 Vc.a. H3YN-4 200-230AC H3YN-41 200-230AC
Accesorios
Base de conexión Clips de fijación
Temporizador Base para montaje en carril
Base de conexión
Base aplicable Modelo
DIN/conexión frontal
posterior
Terminal de PCB (placa
PYF08A, PYF08A-N, PYF08A-E, PYF14A, PYF14A-N, PYF14A-E
Y92H-3 (par)
de circuito impreso)
H3YN-2/-21 PYF08A, PYF08A-N, PYF08A-E PY08-02
H3YN-4/-41 PYF14A, PYF14A-N, PYF14A-E PY14-02
PY08, PY08-02, PY14-02 Y92H-4
Especificaciones
Elemento H3YN-2/-4 H3YN-21/-41
Rangos de tiempo 0,1 s a 10 min (1 s, 10 s, 1 min o 10 min máx. seleccionable) 0,1 min a 10 h (1 min, 10 min, 1 h o 10 h máx. seleccionable)
Tensión nominal de alimentación
24, 100 a 120, 200 a 230 Vc.a. (50/60 Hz)
12, 24, 48, 100 a 110, 125 Vc.c.
Tipo de pin Enchufable
Modo de operación Retardo a ON, intervalo, intermitente con arranque en OFF o intermitente con arranque en ON (seleccionable con interruptor DIP)
Rango de tensión de funcionamiento
85 a 110% de la tensión de alimentación nominal (12 Vc.c.: 90 a 110% de la tensión nominal de alimentación)
Tensión de reset 10% mín. de la tensión de alimentación nominal
Salidas de control DPDT: 5 A a 250 Vc.a., carga resistiva (cos = 1), 4PDT: 3 A a 250 Vc.a., carga resistiva (cos = 1)
Precisión del tiempo de operación
±1% ET máx. (rango de 1 s: ±1% ±10 ms máx.)
Error de selección ±10% ±50 ms ET máx.
Tiempo de reset Tiempo de apertura mínimo: 0,1 s máx. (incluido reset intermedio)
Variaciones debidas a fluctuaciones de la tensión de alimentación
±2% de FS máx.
Influencia de la temperatura ±2% de FS máx.
Temperatura ambiente En servicio: –10 a 50°C (sin formación de hielo) almacenamiento: –25 a 65°C (sin formación de hielo)
Grado de protección IP40
Dimensiones en mm
(Al. × An. × Pr.)
28 × 21,5 × 52,6
560
