> OMRON>Productos descatalogados o bajo cotización>P7S-14P 113483 OMRON Base G7S 6 polos Terminal para CI
Anterior producto Siguiente producto

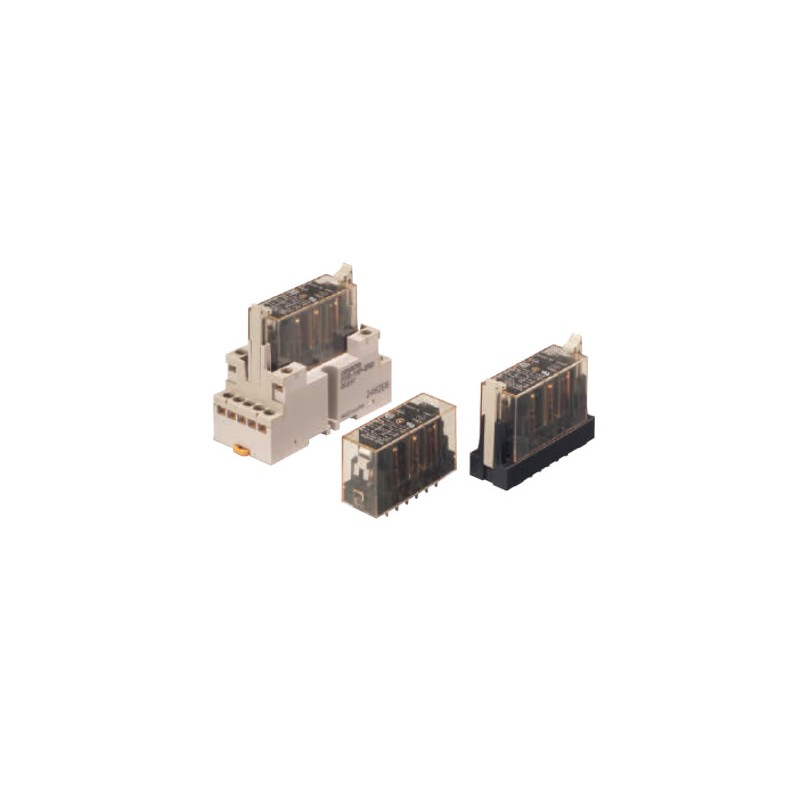

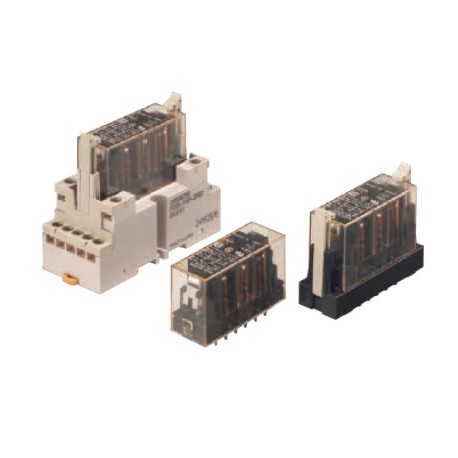

P7S-14P 113483 OMRON Base G7S 6 polos Terminal para CI Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

P7S-14P 113483 OMRON Base G7S 6 polos Terminal para CI

P7S-14P

113483

OMRON

Disponible Envío el hoy

Base G7S 6 polos Terminal para CI

Más detalles


Productos descatalogados o bajo cotización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Relés con contactos de guía forzada

La familia de relés G7S-_-E de perfil delgado con contactos de guía forzada está disponible en modelos de seis polos en dos diferentes combinaciones de contactos. Los terminales están dispuestos para facilitar el diseño de placa de circuito impreso. Se pueden soldar directamente a una placa de circuito impreso o utilizar conjuntamente con bases P7SA.

  • Contactos de guía forzada
  • Cumple la norma EN 50205
  • Contactos NA: 10 A a 250 Vc.a. y 10 A a 30 Vc.c. Contactos NC: 6 A a 250 Vc.a. y 6 A a 30 Vc.c. (para cargas resistivas)
  • Aislamiento reforzado entre entradas y salidas y polos
  • Disponibilidad de relés de 4 y 6 polos

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note:The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms

Datasheet - PDF

▲
Título: Tamaño: Tipo:
P7S-14P 113483 g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf 464 Kbytes P7S-14P 113483 g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
