> OMRON>Sensores Fotoeléctricos>E3X>E3X-MDA0 357563 OMRON Amplificador para unidad de comunicaciones
Anterior producto Siguiente producto

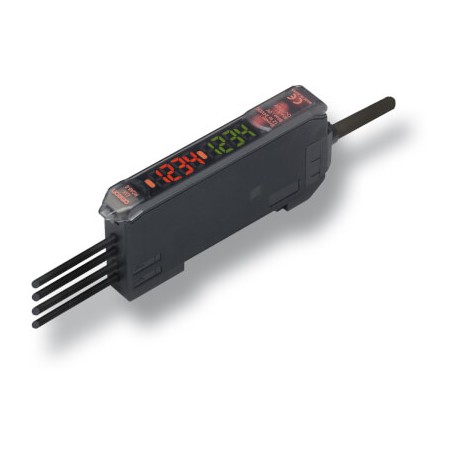

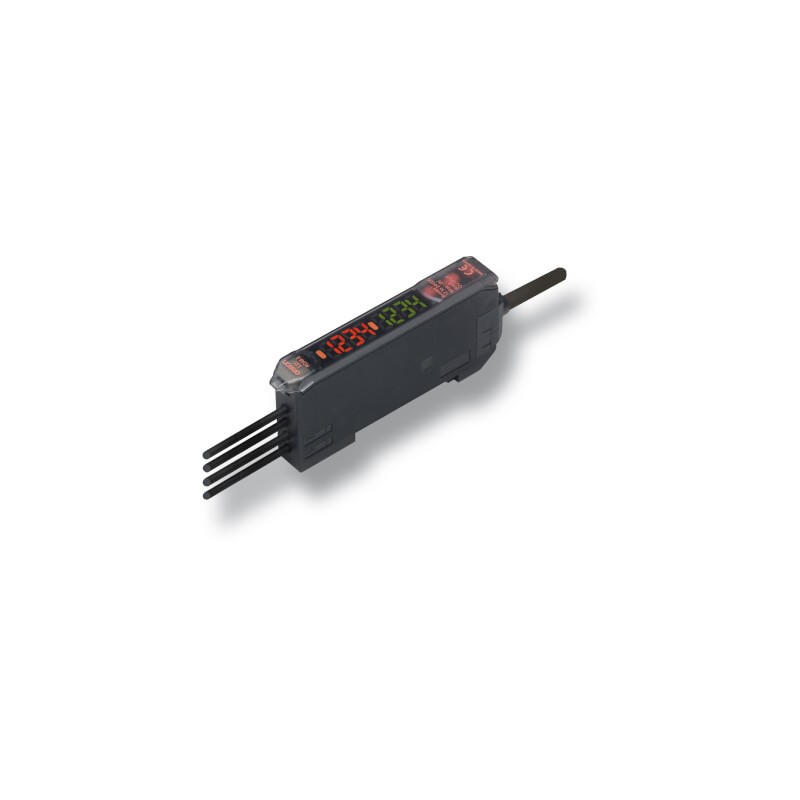

E3X-MDA0 357563 OMRON Amplificador para unidad de comunicaciones Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E3X-MDA0 357563 OMRON Amplificador para unidad de comunicaciones

E3X-MDA0

357563

OMRON

Disponible Envío el hoy

Amplificador para unidad de comunicaciones

Más detalles


Sensores Fotoeléctricos > E3X

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Amplificador digital de dos canales

El modelo E3X-MDA incorpora dos amplificadores de fibra en una carcasa delgada. En el caso de aplicaciones que precisen detectar dos objetos de forma simultánea, el E3X-MDA ofrece un funcionamiento fácil que ahorra espacio y tiempo de configuración.

  • Dos amplificadores digitales en una carcasa delgada
  • Modelos de salida doble: ON/OFF o área (entre dos valores umbral)
  • Funciones de comparación de señales (AND, OR, etc.)

Logic operations without PLC

logic operations withour plc prod

Las funciones AND y OR de los dos canales de fibra permiten el procesamiento sencillo de las señales sin necesidad de contar con un PLC. Así, se pueden añadir comprobaciones de sensores a las máquinas sin tener que reprogramar el PLC.

Space & cost reduction

space and cost reduction prod

Este amplificador 2 en 1 sustituye a dos amplificadores estándar, con lo que reduce el espacio necesario y los costes en hardware.

Ordering information

Item

Functions

Order code

NPN output

PNP output

Pre-wired

AND/OR output

E3X-MDA11

E3X-MDA41

Fiber amplifier connector1

AND/OR output

E3X-MDA6

E3X-MDA8

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier
connector

2 m PVC cable

E3X-CN21


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Item

E3X-MDA

Light source (wave length)

Red LED (650 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Power supply reverse polarity protection, output short-circuit protection, mutual interference prevention

Response time

Super-high-speed mode

130 µs for operation and reset respectively

Standard mode

1 ms for operation and reset respectively

High-resolution mode

4 ms for operation and reset respectively

Sensitivity setting

Teaching and digital up/down keys

Functions

Power tuning

Light emission power and reception gain, digital control method

Timer function

Select from OFF-delay, ON-delay, or one-shot timer.
1 ms to 5 s (1 to 20 ms set in 1-ms increments, 20 to 200 ms set in 10-ms increments,
200 ms to 1 s set in 100-ms increments, and 1 to 5 s set in 1 s-increments)

I/O settings

Output setting (select from channel 2 output, AND, OR, leading edge sync, falling edge sync, or differential output)

Digital displays

Select from the following: Incident level for channel 1 + incident level for channel 2, Incident level + threshold, incident level percentage + threshold, incident light peak level + no incident light bottom level, minimum incident light peak level + maximum no incident light bottom level, long bar display, incident level + peak hold, incident level + channel

Degree of protection

IEC 60529 IP50 (with protective cover attached)

1.Order connector separately.

Datasheet - PDF

▲
Título: Tamaño: Tipo:
E3X-MDA0 357563 240 Kbytes E3X-MDA0 357563
E3X-MDA0 357563 p529_nj_series_ethercat_C2_AE_e3x_ect_connection_guide_en.pdf 2 Mbytes E3X-MDA0 357563
