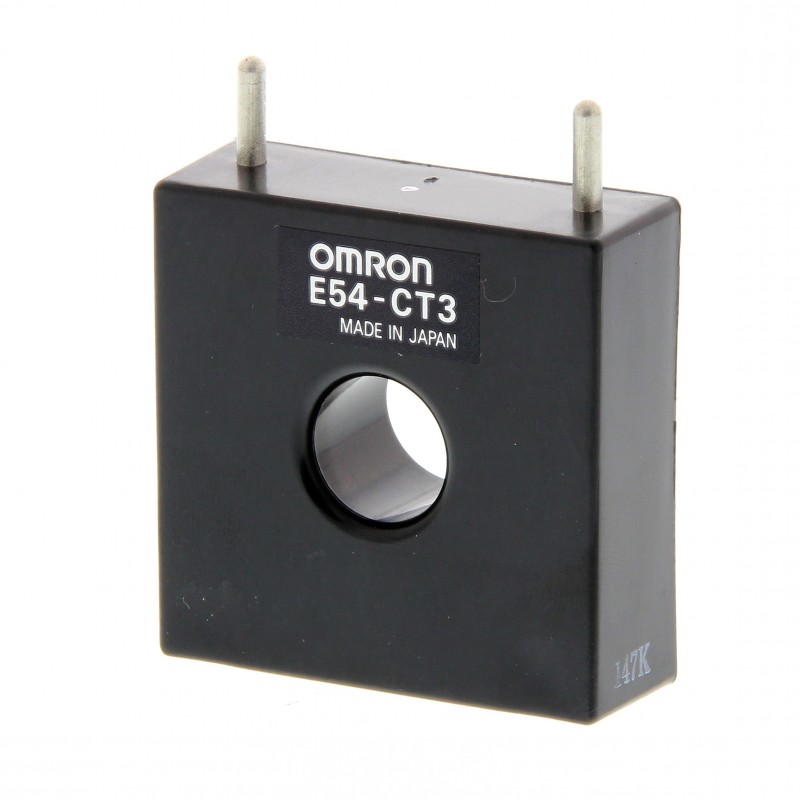

E54-CT3 E54 9003F E54CT3 OMRON Transformador de corriente 120A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E54-CT3 E54 9003F E54CT3 OMRON Transformador de corriente 120A

E54-CT3

E54 9003F

E54CT3

OMRON

Transformador de corriente 120A

Más detalles


Componentes industriales de baja tensión > Transformador de corriente

Temperatura y Procesos > Accesorios Temperatura y Procesos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $79.63
Precio unitario: $79.63
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Características

Controlador de potencia multicanal = uso de SSR más inteligente

El G3ZA recibe variables manipuladas que se han generado mediante lazos de control o ajustes manuales a través de una simple conexión por cable RS-485. Regula la potencia del calentador con alta precisión mediante el control de hasta ocho SSR estándar. Además, el control de offset reduce la potencia de pico en la red de alimentación.

  • Controlador de potencia multicanal
  • Controla hasta ocho relés de estado sólido estándar
  • Integración sencilla con el PLC
  • Tamaño compacto
  • Disponible con alarmas de calentador (cuatro canales) o sin ellas (ocho canales)

Ordering information

Name

Number of control channels

Heater alarm

Load power supply voltage

Order code

Multi-channel power controller

4

Supported

100 to 240 VAC

G3ZA-4H203-FLK-UTU

400 to 480 VAC

G3ZA-4H403-FLK-UTU

8

Not supported

100 to 240 VAC

G3ZA-8A203-FLK-UTU

400 to 480 VAC

G3ZA-8A403-FLK-UTU

Accessories

Name

Hole diameter

Order code

Current transformer (CT)

5.8 dia.

E54-CT1

12.0 dia.

E54-CT3

Specifications

Item

Load power supply voltage range

100 to 240 VAC

400 to 480 VAC
Power supply voltage

100 to 240 VAC (50/60 Hz)
Operating voltage range

85 to 264 VAC
Power consumption

16 VA max.
Load power supply voltage

100 to 240 VAC

400 to 480 VAC
Load power supply voltage range

75 to 264 VAC

340 to 528 VAC
Manipulated variable input

0.0 to 100.0% (via RS-485 communications)
Current transformer input

Single-phase AC, 0 to 50 A (primary current of CT)
Trigger output

One voltage output for each channel, 12 VDC ±15%, max. load current: 21 mA
(with built-in short-circuit protection circuit)
Alarm output

NPN open collector, one output
Max. applicable voltage: 30 VDC
Max. load current: 50 mA
Residual voltage: 1.5 V max.
Leakage current: 0.4 mA max.
Indications

LED indicators
Ambient operating temperature

-10 to 55°C (with no icing or condensation)
Ambient operating humidity

25 to 85%
Storage temperature

-25 to 65°C (with no icing or condensation)

Performance

Current indication accuracy

±3 A (for models with heater burnout detection)
Insulation resistance

100 MΩ min. (at 500 VDC) between primary and secondary
Dielectric strength

2,000 VAC, 50/60 Hz for 1 min between primary and secondary
Vibration resistance

Vibration frequency: 10 to 55 Hz, acceleration: 50 m/s2in X, Y, and Z directions
Shock resistance

300 m/s2three times each in six directions along three axes
Weight

Approx. 200 g (including terminal cover)
Degree of protection

IP20
Memory protection

EEPROM (non-volatile memory) (number of writes: 100,000)
Installation environment

Overvoltage category III, pollution degree 2 (according to IEC 60664-1)
Approved standards

UL508 (Listing), CSA22.2 No. 14
EN50178
EN61000-6-4 (EN55011: 1998, A1: 1999 Class A, Group 1)
EN61000-6-2: 2001
Size in mm (H×W×D)

76×45×111

Optimum cycle control

Optimum cycle control is performed by driving SSRs according to load power detection and trigger signals. (Zero-cross SSRs are used.)

Noise is suppressed while ensure high-speed response by turning outputs ON and OFF each half cycle to achieve high-precision temperature control.


ETIM for 129612 Interruptores de baja tensión (EC002048)
Característica Valor
Modelo (EF000010) Convertidor de corriente de alimentación directa
Toma circuito secundario (EF021093) Conexión enchufable
Calibrado (EF008836) No
Con carril de cobre (EF007380) No
Con protección de contacto (EF008186) No
Cierre a presión (EF007462) No
Corriente nominal primaria (EF007405) 120 A
Diámetro de apertura (EF005153) 12 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
E54-CT3 E54CT3 E54 9003F g3za_leaflet_es.pdf 224 Kbytes E54-CT3 E54CT3 E54 9003F g3za_leaflet_es.pdf
E54-CT3 E54CT3 E54 9003F industrial_relays_brochure_es.pdf 2 Mbytes E54-CT3 E54CT3 E54 9003F g3za_leaflet_es.pdf
