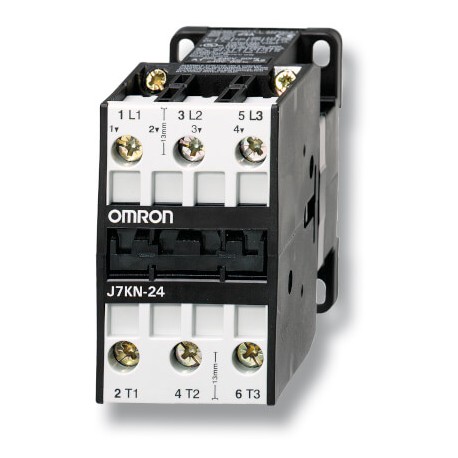

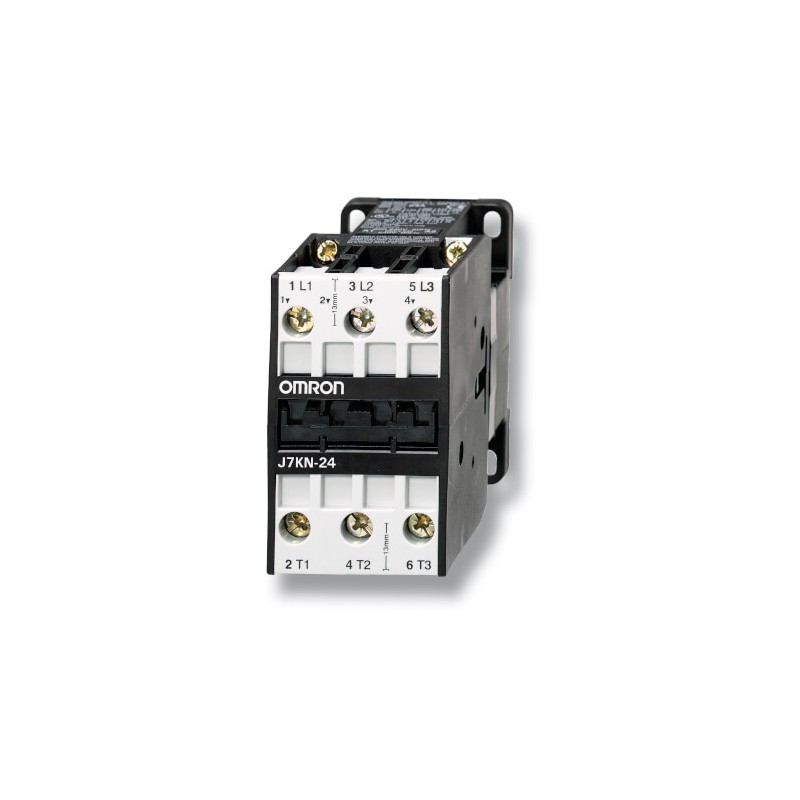

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

J7KN-110-22 230 J7KN9195G J7KN11022230 OMRON 55KW / 110A 2NA+2NC

Name: J7KN-110-22 230 J7KN9195G J7KN11022230 OMRON 55KW / 110A 2NA+2NC
Brand: OMRON
SKU: OMRJ7KN9195G
Availability: Discontinued

0/5 - 0 Opiniones

Referencia: J7KN-110-22 230

Código: J7KN9195G

Número de catálogo: J7KN11022230

Fabricante: OMRON

Descripción:

55KW / 110A 2NA+2NC

Más detalles

Categorias:

Aparellaje de Baja Tensión > J7KN Contactores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Las unidades básicas se pueden combinar con contactos auxiliares (montaje superior/lateral)
Posibilidad de versiones de 3 y 4 polos principales
El rango de potencias es de 4 a 500 kW
Distintas tensiones de bobina (c.a. y c.c.)
Los modelos de J7KN-10D a J7KN-22D tienen contactos auxiliares para circuitos electrónicos (versiones de 3 polos)

Especificaciones y modelos disponibles

Ordering information

Operation	Poles	AC3 400 V rated motor current	Rating AC2, AC3			Rated current	Auxiliary contact		Overload relay	Size in mm (H × W × D)	Order code	Coil voltage1, replace ___ with:
			380 V 400 V 415 V kW	500 V kW	660 V 690 V kW	AC1 690 V A
																		NO	NC	VAC				VDC
							AC or DC	3				10 A	4	5.5	5.5	25	1	0	J7TKN-B	67 × 45 × 82.5	J7KN-10D-10___	24	110	230	400	24D	110D
4	5.5	5.5	25	0	1	J7KN-10D-01___			24	110	230	10 A	400	24D	110D
14 A	5.5	7.5	7.5	25	1	0			J7KN-14D-10___	24	110	230	400	24D	110D
14 A	5.5	7.5	7.5	25	0	1			J7KN-14D-01___	24	110	230	400	24D	110D
18 A	7.5	10	10	32	1	0			J7KN-18D-10___	24	110	230	400	24D	110D
18 A	7.5	10	10	32	0	1			J7KN-18D-01___	24	110	230	400	24D	110D
22 A	11	10	10	32	1	0			J7KN-22D-10___	24	110	230	400	24D	110D
22 A	11	10	10	32	0	1			J7KN-22D-01___	24	110	230	400	24D	110D
24 A	11	15	15	50	0	0			J7TKN-C	78 × 45 × 104.5	J7KN-24___	24	110	230	400	24D	110D
32 A	15	18.5	18.5	65	0	0					J7KN-32___	24	110	230	400	24D	110D
40 A	18.5	18.5	18.5	80	0	0					J7KN-40___	24	110	230	400	24D	110D
50 A	22	30	30	110	0	0			J7TKN-D	112 × 60 × 113	J7KN-50___	24	110	230	400	24D	110D
62 A	30	37	37	120	0	0					J7KN-62___	24	110	230	400	24D	110D
74 A	37	45	45	130	0	0					J7KN-74___	24	110	230	400	24D	110D
AC and DC2	90 A	45	55	55	160	0	0		J7TKN-E	155 × 90 × 136	J7KN-90___2	24	110	230	400	24	110
	115 A	55	75	55	200	0	0		J7TKN-E	155 × 90 × 136	J7KN-115___2	24	110	230	400	24	110
	150 A	75	75	75	230	0	0		J7TKN-F	290 × 110 × 162	J7KN-151___2	24	110	230	400	24	110
	175 A	90	90	90	250	0	0		J7TKN-F	290 × 110 × 162	J7KN-176___2	24	110	230	400	24	110
	210 A	110	160	160	350	0	0		J7TKN-G	200 × 145 × 208	J7KN-210___2	24	110	230	400	24	110
	260 A	132	210	210	450	0	0				J7KN-260___2	24	110	230	400	24	110
	315 A	160	250	250	500	0	0				J7KN-316___2	24	110	230	400	24	110
	450 A	250	375	375	600	2	2		J7TKN-H	258 × 220 × 225	J7KN-450-22___2	24	110	230	400	24	110
	550 A	300	475	475	760	2	2			258 × 220 × 225	J7KN-550-22___2	24	110	230	400	24	110
	700 A	400	630	630	1000	2	2			310 × 280 × 291	J7KN-700-22___2	24	110	230	400	24	110
	860 A	500	700	700	1100	2	2			361 × 280 × 291	J7KN-860-22___2	24	110	230	400	24	110
DC operated solenoid motor contactor	10 A	4	5.5	5.5	25	1	0		J7TKN-B	67 × 45 × 82.5	J7KNG-10-10___	-	-	-	-	24D	110D
	10 A	4	5.5	5.5	25	0	1				J7KNG-10-01___	-	-	-	-	24D	110D
	14 A	5.5	7.5	7.5	25	1	0				J7KNG-14-10___	-	-	-	-	24D	110D
	14 A	5.5	7.5	7.5	25	0	1				J7KNG-14-01___	-	-	-	-	24D	110D
	18 A	7.5	10	10	32	1	0				J7KNG-18-10___	-	-	-	-	24D	110D
	18 A	7.5	10	10	32	0	1				J7KNG-18-01___	-	-	-	-	24D	110D
	22 A	11	10	10	32	1	0				J7KNG-22-10___	-	-	-	-	24D	110D
	22 A	11	10	10	32	0	1				J7KNG-22-01___	-	-	-	-	24D	110D
	24 A	11	15	15	50	0	0		J7TKN-B J7TKN-C	78 × 45 × 104.5	J7KNG-24___	-	-	-	-	24D	110D
	32 A	15	18.5	18.5	65	0	0				J7KNG-32___	-	-	-	-	24D	110D
	40 A	18.5	18.5	18.5	80	0	0				J7KNG-40___	-	-	-	-	24D	110D

Operation	Poles	AC3 400 V rated motor current	Rating AC2, AC3			Rated current	Auxiliary contact		Overload relay	Size in mm (H × W × D)	Order code	Coil voltage3, replace ___ with:
			380 V 400 V 415 V kW	AC1 400 V kW		AC1 690 V A
																		NO	NC	VAC				VDC
							AC	4				10 A	4	17.5		25	0	0	-	67 × 45 × 82.5	J7KN-10D-4___	24	110	230	400	-
14 A	5.5	17.5		25	0	0			J7KN-14D-4___	24	110	230	400
18 A	7.5	22		32	0	0			J7KN-18D-4___	24	110	230	400
22 A	11	22		32	0	0			J7KN-22D-4___	24	110	230	400
DC solenoid motor contactor	10 A	4	17.5		25	0	0		67 × 45 × 82.5	J7KNG-10-4___	-				24D	110D
	14 A	5.5	17.5		25	0	0			J7KNG-14-4___					24D	110D
	18 A	7.5	22		32	0	0			J7KNG-18-4___					24D	110D
	22 A	11	22		32	0	0			J7KNG-22-4___					24D	110D
AC and DC4	150 A	75	159		230	0	0		170 × 110 × 162	J7KN-151-4___2	24	110	230	400	24	110
AC and DC4	175 A	90	173		250	0	0		170 × 110 × 162	J7KN-176-4___2	24	110	230	400	24	110

Accessories

Auxiliary contact blocks	Rated operational current			Contacts		Order code
Suitable for:	AC15 230 V A	AC15 400 V A	AC1 690 V A	NO	NC	Order code
J7KN-10D... to -74...	3	2	10	1	-	J73KN-B-10
	3	2	10	-	1	J73KN-B-01
	3	2	10	1	-	J73KN-B-10U
	3	2	10	-	1	J73KN-B-01U
	6	4	25	1	-	J73KN-B-10A
	6	4	25	-	1	J73KN-B-01A
J7KN-24... to -115...	3	3	10	1	1	J73KN-C-11S
J7KN-151... to -316...	3	2	10	1	1	J73KN-D-11F
	3	2	10	2	2	J73KN-D-22F
	3	2	10	1	1	J73KN-D-11S
J7KN-450... to -860...	3	2	10	2	2	J73KN-E-22F

Mechanical interlocks	Interlocks contactor with contactor	Order code
Mounting	Order code + Order code	Order code
Horizontal	J7KN(G)-10D to -40 + J7KN(G)-10D to -40	J74KN-B-ML
	J7KN-24 to -74 + J7KN-24 to -74	J74KN-C-ML
	J7KN-90 to -115 + J7KN-90 to -115	J74KN-D2-ML
	J7KN-151 to -316 + J7KN-151 to -316	J74KN-E-ML

Suppressor units	Type		Applicable coil voltage	Order code
Suitable for contactors
J7KNA(-AR)	AC/DC	RC-unit snap-on contactor	12 to 48 V	J74KN-D-RC24
	AC/DC		48 to 127 V	J74KN-D-RC110
	AC/DC		110 to 250 V	J74KN-D-RC230
J7KN-10D to -74	AC/DC	RC-unit snap-on contactor	12 to 48 V	J74KN-C2-RC24
	AC/DC		48 to 127 V	J74KN-C2-RC110
	AC/DC		110 to 230 V	J74KN-C2-RC230
	AC/DC		230 to 415 V	J74KN-C2-RC400

Additional terminals single pole Suitable for contactors	Cable cross-sections to clamp (mm2)			Order code
	Solid or stranded	Flexible	Flexible with multi-core cable end
J7KN-50 to -74	4 to 35	6 to 25	4 to 25	J74KN-LG-9030
J7KN-151 to -176	16 to 120	-	16 to 95	J74KN-LG-11224

Terminal covers	Specification	Order code
Suitable for contactors
J7KN-151 to -176	One unit for 3 terminals, 2 units for one contactor	J74KN-LG-10404
J7KN-210 to -316		J74KN-LG-11457

Marking systems	Specification	Order code
Description
Marking plate	2-section without marking, divisible	J74KN-P487-1
Marking plate	4-section without marking, divisible	J74KN-P245-1

Insulated wiring systems	Suitable for contactors	Max. current (A)	Order code
Function
For reversing contactors (2 parts)	J7KN-10D to -22D	22	J74-WKR-B2
	J7KN-24 to -40	40	J74-WKR-C
For star-delta combination (4 parts)	J7KN-10D to -22D	22	J74-WKSD-B2
	J7KN-24 to -40	40	J74-WKSD-C

Specifications

Coil voltages

Suffix to contactor type:

Contactor type

110

180

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf	30 Mbytes
PDF CATALOGO OMRON ES.pdf	49 Mbytes
J7KN-110-22 230 J7KN11022230 J7KN9195G j06e_j7kn_motor_contactor_datasheet_en.pdf	2 Mbytes
J7KN-110-22 230 J7KN11022230 J7KN9195G j09e_low_voltage_switch_gear_appendix_datasheet_es.pdf	630 Kbytes
