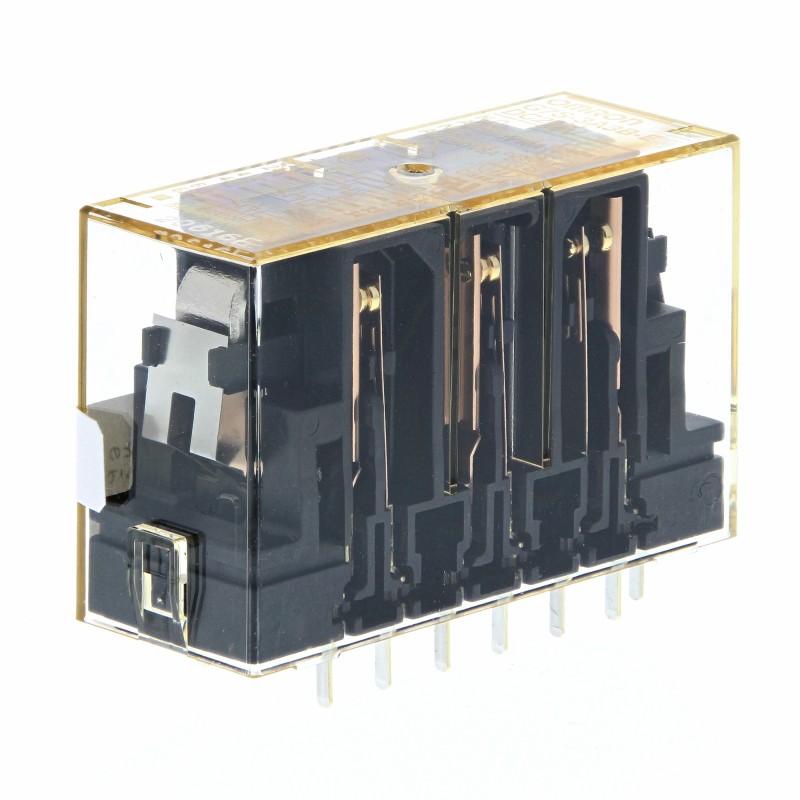

G7S-3A3B-E DC24 G7SE0001G G7S3A3BEDC24 OMRON Relé Seguridad 3PST-NA 3PST-NC 6 polos 10A 24Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G7S-3A3B-E DC24 G7SE0001G G7S3A3BEDC24 OMRON Relé Seguridad 3PST-NA 3PST-NC 6 polos 10A 24Vcc

G7S-3A3B-E DC24

G7SE0001G

G7S3A3BEDC24

OMRON

20

Relé Seguridad 3PST-NA 3PST-NC 6 polos 10A 24Vcc

Más detalles


Relés > Relé de conmutación

Productos de Seguridad > G7S/ Bases

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $873.52
Precio unitario: $43.68
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Contactos de guía forzada
  • Cumple la norma EN 50205
  • Contactos NA: 10 A a 250 Vc.a. y 10 A a 30 Vc.c. Contactos NC: 6 A a 250 Vc.a. y 6 A a 30 Vc.c. (para cargas resistivas)
  • Aislamiento reforzado entre entradas y salidas y polos
  • Disponibilidad de relés de 4 y 6 polos

Especificaciones y modelos disponibles

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms


ETIM for 121503 Relés (EC001437)
Característica Valor
Tipo de contacto de conmutación (EF003358) Otros
Grado de protección (IP) (EF005474) Otros
Unidad, polaridad (EF003355) Sin polaridad
Tipo de tensión de accionamiento (EF008242) CC
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable
Comportamiento de conmutación del accionamiento (EF003356) Estable mono
Con abrazaderas extraíbles (EF003340) No
Dispositivo completo con zócalo (EF003359) No
Con indicador LED (EF005950) No
Con contactos impulsados positivamente (EF003357) Sí
Número de contactos inversores (EF008257) 0
Número de contactos normalmente abiertos (EF008256) 3
Anchura (EF000008) 22.5 mm
Número de contactos normalmente cerrados (EF008255) 3
Altura (EF000040) 37 mm
Profundidad (EF000049) 62 mm
Intensidad nominal (EF000001) 10 A
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 19.2 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
G7S-3A3B-E DC24 G7S3A3BEDC24 G7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf 464 Kbytes G7S-3A3B-E DC24 G7S3A3BEDC24 G7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
