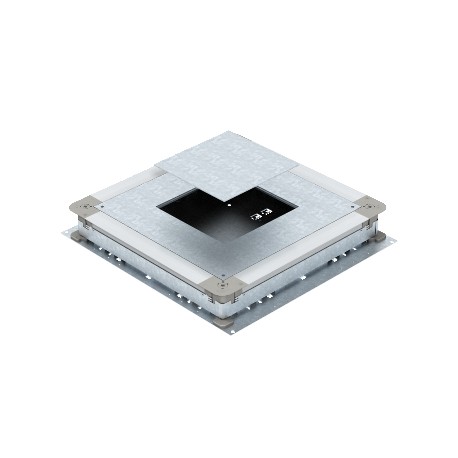

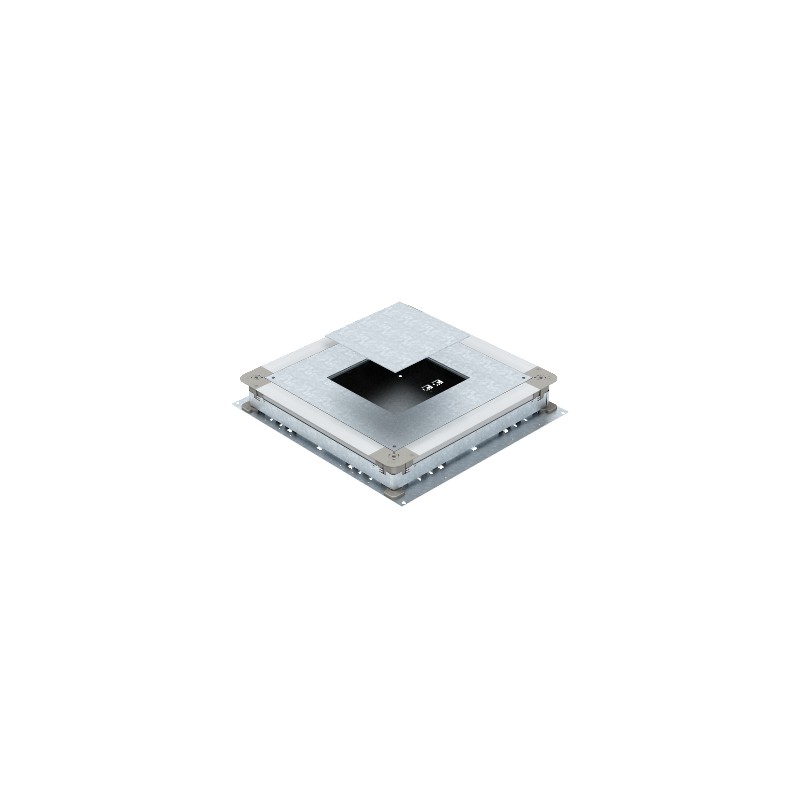

OBO BETTERMANN UGD 350-3 4 7410104 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UGD 350-3 4 7410104 OBO BETTERMANN Caja para conj.portamec. UGD 350-3 4, 350-3 para GES4 510x467x70 Acero, S..

Referencia: UGD 350-3 4

Código: 7410104

Fabricante: OBO BETTERMANN

Descripción:

Caja para conj.portamec. UGD 350-3 4, 350-3 para GES4 510x467x70 Acero, St galvanizado en banda, DIN EN 10346
Caja para conj.portamec. UGD 350-3 4,350-3 para GES4 510x467x70 Acero, St,galvanizado en banda, DIN EN 10346
UGD350-3 GES 4 para unidades de montaje cuadradas, para altura de pavimento 70-125 mm. Tomas de corriente bajo suelo para canales bajo pavimento con paredes laterales de chapa de acero. Para el montaje de unidades del tamaño nominal seleccionado. Se puede nivelar de forma continua a la altura de pavimento (es posible una nivelación rápida) y el pavimento puede montarse a ras del borde de extracción. Con posibilidad de desacoplamiento acústico tras el montaje de pavimento y de aplicación de cargas pesadas con accesorios adicionales.

Categorías:

  • Sistemas subterráneos > Caja de dispositivos para instalación bajo suelo
  • OBO BETTERMANN > Sistemas de canalización bajo suelo UFS - OBO BETTERMANN > UFS Otros - OBO BETTERMANN

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OBO BETTERMANN

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Bajo el suelo de la caja para el montaje directo de la instalación de un dispositivo de unidades con el montaje de la tapa y la tapa de la placa de obturación del regla-cubierto por suelo radiante sistemas de instalación.

ETIM for 7410104 Sistemas de conducción bajo suelo (EC000893)

CaracterísticaDimensión nominal (EF000132)
Valor350 mm
CaracterísticaAltura mínima de la regla maestra (EF007935)
Valor70 mm
CaracterísticaÁrea de nivelación (EF005136)
Valor70 mm
CaracterísticaApto para conducto subterráneo cubierto (EF005792)
ValorSí
CaracterísticaApto para conducto subterráneo cerrado a ras de suelo (EF006408)
ValorNo
CaracterísticaAltura de la canalización (EF005459)
Valor28 mm
CaracterísticaAnchura del conducto (EF007884)
Valor190 mm
CaracterísticaAbertura de instalación para tanque de flotación (EF004641)
ValorNo
CaracterísticaAgujero para la unidad de instalación (EF007738)
ValorCuadrado
CaracterísticaMaterial de la pared lateral (EF008133)
ValorAcero
CaracterísticaPosibilidad de instalar una junta (EF004594)
ValorSí
CaracterísticaPosibilidad de desacoplamiento de la parte superior de la parte inferior (EF007745)
ValorSí
CaracterísticaPanel de suelo (EF004544)
ValorSí
