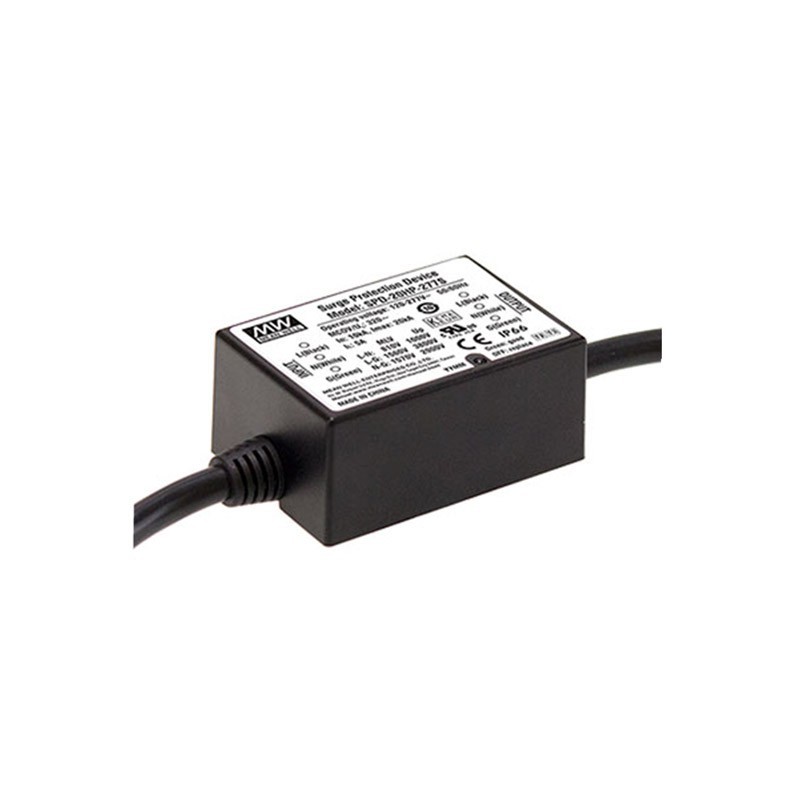

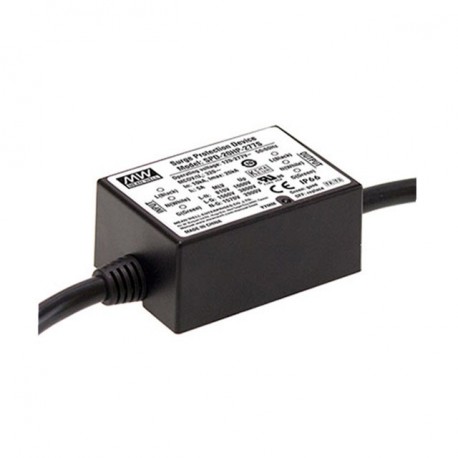

SPD-20HP-480S MEANWELL Protector de transitorios.Entrada 347-480VCA, Protección 3800V L-G.Corriente max. 20k..

Protector de transitorios.

Formato caja de plásticoIP66.

Rango de tensión de entrada347-480Vca. 47-63Hz.

Máxima tensión de trabajo continua510Vca.

Tensión de protecciónnominal1400Vy máxima1000V(entre línea-neutro).

Tensión de protecciónnominal1560Vy máxima3800V(entre línea-tierra).

Tensión de protecciónnominal1570Vy máxima2900V(entre neutro-tierra).

Corriente nominal de descarga 10kA.

Máxima corriente transitoria 20kA.

Tiempo de respuesta <8/20µs.

Conexión en serie con la red eléctrica.

Indicador led de funcionamiento.

Cable con doble aislamiento.Protección térmica.

Temperatura de trabajo: desde-40ºChasta+75ºCde temperatura ambiente.

Dimensiones (Largo x Ancho x Alto) [mm]:71,6 x 67,7 x 32.

3 años de garantía.

Fabricante: MEAN WELL.

Los protectores de la serie SDP son dispositivos diseñados para proteger los equipos sensibles de una instalación cuando tenemos sobretensiones transitorias en la red eléctrica. Los transitorios o subidas de tensión de alta intensidad, se producen habitualmente en la red eléctrica debido a cambios bruscos en el consumo, conmutaciones o descargas atmosféricas. Esto genera una sobretensión en la red eléctrica de alta energía que puede dañar los equipos conectados. La serie SPD nos permiten proteger cualquier equipo electrónico sensible, como por ejemplo los LED drivers en iluminación pública o equipos conectados en zonas con problemas habituales en la red eléctrica, como polígonos industriales.

El REBT (Reglamento electrotécnico de baja tensión) obliga a la instalación de elementos SPD en las instalaciones aéreas (alumbrado público en exterior).

Para su correcto funcionamiento contra sobretensiones transitorias en modo común y en modo diferencial, debemos tener una buena toma de tierra, ya que en caso de sobretensión en modo común, el exceso de energía se deriva a tierra. Debemos tener una impedancia inferior a 3 ohmios, para que la toma de tierra funcione correctamente.

Los protectores SPD colocados en el centro de transformación, cuadros intermedios y puntos de luz suponen una protección contra descargas atmosféricas indirectas. No tenemos protección en caso de caida de rayo directa.

Con carcasa de plástico IP67. Tienen baja corriente de fuga (50uA) y disponen de indicador led de funconamiento. La serie SDP está pensada para aplicaciones de iluminación de carreteras, iluminación para exterior y centros comerciales, alumbrado público, túneles, iluminación de acuarios, señalización digital, iluminación vial, etc. Cumple con la normativa UL-1449.

La protección de temperatura elimina cualquier posible problema de incendio, incluso en el caso de que los varistores hayan llegado al fin de su vida. La protección de estos equipos se realiza mediante varistores que van reduciendo su vida según el número e intensidad de los transitorios.

La serie SPD ofrece la máxima protección gracias a que limita, de forma excepcionalmente precisa y rápida, la tensión de transitorio que puede llegar a los equipos conectados al mismo.

Si el protector deja de ser funcional, se abre el circuito eléctrico evitando la exposición del punto de luz a otras sobretensiones.
