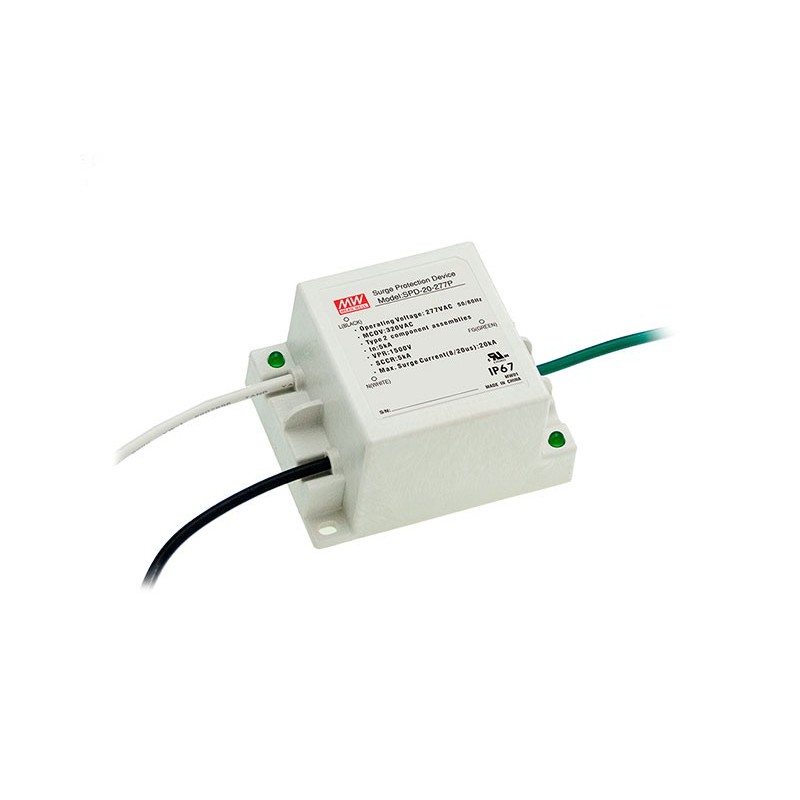

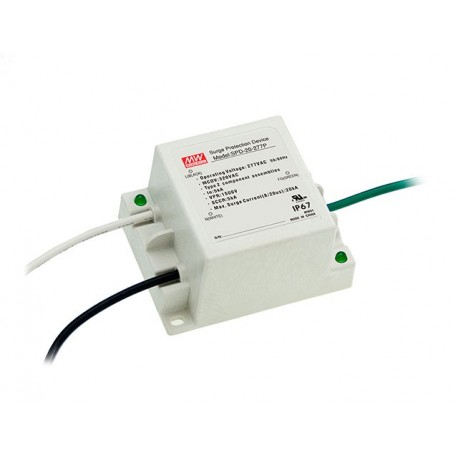

SPD-20-277P MEANWELL Protector de transitorios.Entrada 277VCA, Protección 1500V.Corriente max. 20kA.Conexión..

Protector de transitorios.

Formato caja de plástico estancaIP67.

Tensión de entrada nominal277Vca. 47-63Hz.

Máxima tensión de trabajo continua320Vca.

Tensión de protecciónnominal1500V(entre línea-tierra, neutro-tierra y línea-neutro).

Corriente nominal de descarga 5kA.

Máxima corriente transitoria 20kA.

Tiempo de respuesta <25ns.

Conexión en paralelo con la red eléctrica.

Indicador led de funcionamiento.

Temperatura de trabajo: desde-40ºChasta+70ºCde temperatura ambiente.

Dimensiones (Largo x Ancho x Alto) [mm]:90 x 70 x 50.

3 años de garantía.

Fabricante: MEAN WELL.

Los protectores de la serie SDP son dispositivos diseñados para proteger los equipos sensibles de una instalación cuando tenemos problemas con la red eléctrica. Los transitorios o subidas de tensión de alta intensidad se producen habitualmente en la red eléctrica debido a cambios bruscos en el consumo u otros problemas de suministro eléctrico. Esto genera una sobretensión en la red eléctrica de alta energía que puede dañar los equipos conectados. La serie SPD-20 nos permiten proteger cualquier equipo electrónico sensible como por ejemplo los transformadores LED o LED drivers en iluminación pública o equipos conectados en zonas con problemas habituales en la red eléctrica como polígonos industriales.

La instalación se realiza en paralelo con la red eléctrica por lo que no tenemos que conectar un protector por dispositivo sino un por línea y se pueden montar fácilmente en un carril Din quedando el led indicador de funcionamiento visible.

Para su correcto funcionamiento debemos tener una buena toma de tierra ya que en caso de sobretensión el exceso de energía se deriva a tierra. Debemos tener una impedancia inferior a 3 ohmios para que la toma de tierra funcione correctamente.

Este equipo no nos protege en caso de caiía de rayo directa que puede llegar a generar una tensión de más de un millón de voltios. Para esto tipo de problema existen protectores específicos para rayos.
