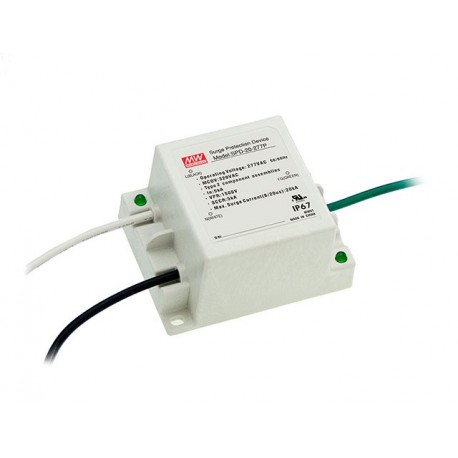

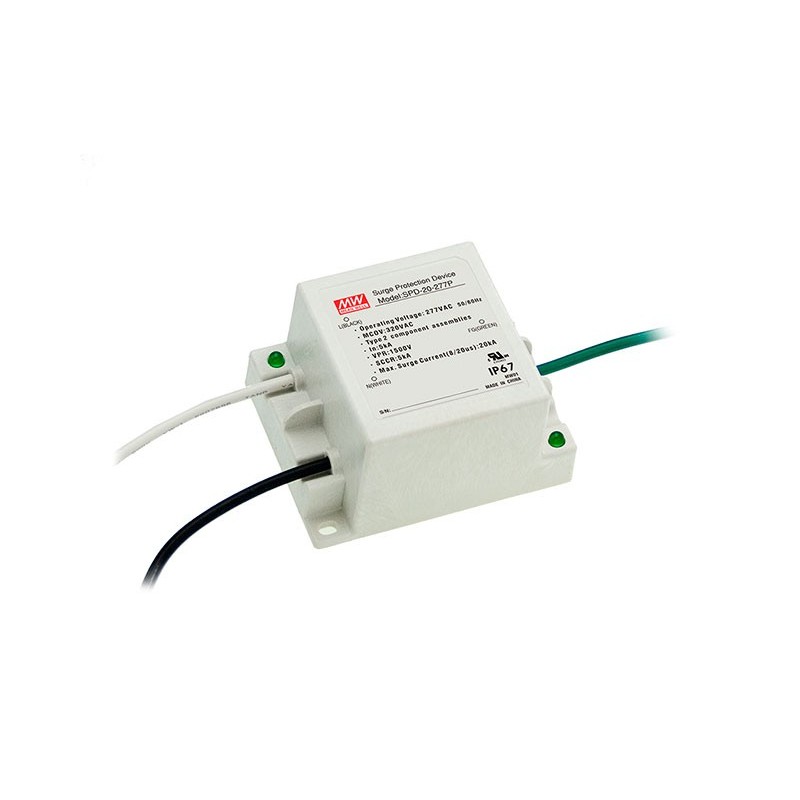

SPD-20-240P MEANWELL Protector de transitorios.Entrada 230/240VCA, Protección 1500V.Corriente max. 20kA.Cone..
SPD-20-240P
MEANWELL
Protector de transitorios.Entrada 230/240VCA, Protección 1500V.Corriente max. 20kA.Conexión paralelo. IP67.
CONTROLADORES LED > SPD
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de MEANWELL
Más vendidos
▲Más Información
▲Detalles
Protector de transitorios.
Formato caja de plástico estancaIP67.
Tensión de entrada nominal240Vca. 47-63Hz.
Máxima tensión de trabajo continua300Vca.
Tensión de protecciónnominal1500V(entre línea-tierra, neutro-tierra y línea-neutro).
Corriente nominal de descarga 5kA.
Máxima corriente transitoria 20kA.
Tiempo de respuesta <25ns.
Conexión en paralelo con la red eléctrica.
Indicador led de funcionamiento.
Temperatura de trabajo: desde-40ºChasta+70ºCde temperatura ambiente.
Dimensiones (Largo x Ancho x Alto) [mm]:90 x 70 x 50.
3 años de garantía.
Fabricante: MEAN WELL.
Los protectores de la serie SDP son dispositivos diseñados para proteger los equipos sensibles de una instalación cuando tenemos sobretensiones transitorias en la red eléctrica. Los transitorios o subidas de tensión de alta intensidad, se producen habitualmente en la red eléctrica debido a cambios bruscos en el consumo, conmutaciones o descargas atmosféricas. Esto genera una sobretensión en la red eléctrica de alta energía que puede dañar los equipos conectados. La serie SPD nos permiten proteger cualquier equipo electrónico sensible, como por ejemplo los LED drivers en iluminación pública o equipos conectados en zonas con problemas habituales en la red eléctrica, como polígonos industriales.
El REBT (Reglamento electrotécnico de baja tensión) obliga a la instalación de elementos SPD en las instalaciones aéreas (alumbrado público en exterior).
Para su correcto funcionamiento contra sobretensiones transitorias en modo común y en modo diferencial, debemos tener una buena toma de tierra, ya que en caso de sobretensión en modo común, el exceso de energía se deriva a tierra. Debemos tener una impedancia inferior a 3 ohmios, para que la toma de tierra funcione correctamente.
Los protectores SPD colocados en el centro de transformación, cuadros intermedios y puntos de luz suponen una protección contra descargas atmosféricas indirectas. No tenemos protección en caso de caida de rayo directa.
Con carcasa de plástico IP67. Tienen baja corriente de fuga (50uA) y disponen de indicador led de funconamiento. La serie SDP está pensada para aplicaciones de iluminación de carreteras, iluminación para exterior y centros comerciales, alumbrado público, túneles, señalización digital, iluminación vial, etc. Cumple con la normativa EN61643-11 y la UL1449.
La instalación se realiza en paralelo con la red eléctrica y se pueden montar fácilmente en un carril Din, quedando el led indicador de funcionamiento visible.
La protección de temperatura elimina cualquier posible problema de incendio, incluso en el caso de que los varistores hayan llegado al fin de su vida. La protección de estos equipos se realiza mediante varistores que van reduciendo su vida según el número e intensidad de los transitorios.
La serie SPD ofrece la máxima protección gracias a que limita, de forma excepcionalmente precisa y rápida, la tensión de transitorio que puede llegar a los equipos conectados al mismo.
Si el protector deja de ser funcional, se apagará el indicador led de funcionamiento.
Información adicional
| Nombre | SPD-20-240P |
|---|---|
| Descripción Larga | Protector de transitorios. Formato caja de plástico estancaIP67. Tensión de entrada nominal240Vca. 47-63Hz. Máxima tensión de trabajo continua300Vca. Tensión de protecciónnominal1500V(entre línea-tierra, neutro-tierra y línea-neutro). Corriente nominal de descarga 5kA. Máxima corriente transitoria 20kA. Tiempo de respuesta <25ns. Conexión en paralelo con la red eléctrica. Indicador led de funcionamiento. Temperatura de trabajo: desde-40ºChasta+70ºCde temperatura ambiente. Dimensiones (Largo x Ancho x Alto) [mm]:90 x 70 x 50. 3 años de garantía. Fabricante: MEAN WELL. Los protectores de la serie SDP son dispositivos diseñados para proteger los equipos sensibles de una instalación cuando tenemos sobretensiones transitorias en la red eléctrica. Los transitorios o subidas de tensión de alta intensidad, se producen habitualmente en la red eléctrica debido a cambios bruscos en el consumo, conmutaciones o descargas atmosféricas. Esto genera una sobretensión en la red eléctrica de alta energía que puede dañar los equipos conectados. La serie SPD nos permiten proteger cualquier equipo electrónico sensible, como por ejemplo los LED drivers en iluminación pública o equipos conectados en zonas con problemas habituales en la red eléctrica, como polígonos industriales. El REBT (Reglamento electrotécnico de baja tensión) obliga a la instalación de elementos SPD en las instalaciones aéreas (alumbrado público en exterior). Para su correcto funcionamiento contra sobretensiones transitorias en modo común y en modo diferencial, debemos tener una buena toma de tierra, ya que en caso de sobretensión en modo común, el exceso de energía se deriva a tierra. Debemos tener una impedancia inferior a 3 ohmios, para que la toma de tierra funcione correctamente. Los protectores SPD colocados en el centro de transformación, cuadros intermedios y puntos de luz suponen una protección contra descargas atmosféricas indirectas. No tenemos protección en caso de caida de rayo directa. Con carcasa de plástico IP67. Tienen baja corriente de fuga (50uA) y disponen de indicador led de funconamiento. La serie SDP está pensada para aplicaciones de iluminación de carreteras, iluminación para exterior y centros comerciales, alumbrado público, túneles, señalización digital, iluminación vial, etc. Cumple con la normativa EN61643-11 y la UL1449. La instalación se realiza en paralelo con la red eléctrica y se pueden montar fácilmente en un carril Din, quedando el led indicador de funcionamiento visible. La protección de temperatura elimina cualquier posible problema de incendio, incluso en el caso de que los varistores hayan llegado al fin de su vida. La protección de estos equipos se realiza mediante varistores que van reduciendo su vida según el número e intensidad de los transitorios. La serie SPD ofrece la máxima protección gracias a que limita, de forma excepcionalmente precisa y rápida, la tensión de transitorio que puede llegar a los equipos conectados al mismo. Si el protector deja de ser funcional, se apagará el indicador led de funcionamiento. |
| País de Origen | China |
| Existencias | Sí |
| Fabricante | MEAN WELL |
| Tipo de Producto | Protector contra Transitorios |
| Formato | Carril Din |
| Subformato | IP67 |
| Aplicaciones | Automatización de Edificios, Electrodomésticos, Iluminación, Industrial, Médica, Solar, Telecomunicaciones |
| Serie | SPD-20 |
| Garantía (Años) | 3,00 |
| Alto (mm) | 50.00 |
| Ancho (mm) | 70.00 |
| Largo/Fondo | 90.00 |
| Tensión de Protección | 1.500,00 |
| Intensidad de Salida Máxima (mA) | 20.000.000,00 |
| Tipo de Entrada CA | Monofásica |
| Entrada CA Max | 300,00 |
| Frecuencia de Entrada | 50 Hz, 60 Hz |
| Conector de Entrada | Cable |
| Conector de Salida | Cable |
| Homologaciones | CE |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG MEANWELL EN.pdf | 10 Mbytes |
|
| SPD-20-240P SPD-20-240P SPD-20-240P_ES.pdf | 131 Kbytes |
|
