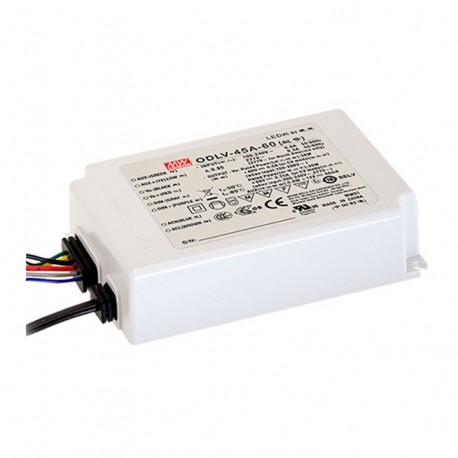

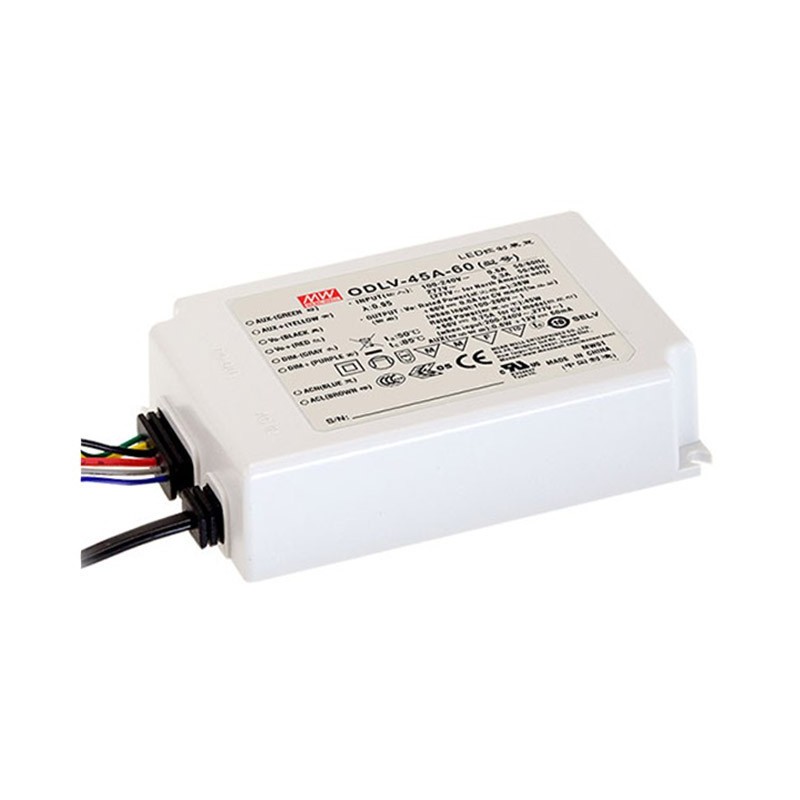

ODLV-45A-12 MEANWELL Driver LED, Entrada: 90-295V, CA, Salida: 12VCC, 3A Potencia: 36W, Regulación 0-10Vcc /..

LED driver regulable.

Especialmente diseñado para la regulación de tiras LED.

Formato en caja de plástico estancaIP67.

Rango de entrada90-295Vca47-63Hz.

Tensión de salida12Vcc.

Intensidad de salida3A. Rango de corriente de salida 0-3A según demande la carga.

Potencia:36W.

Eficiencia típica:84%.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V / 1-10Vo señal PWM de 10V con una frecuencia de 100Hz a 3KHz. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada II sin toma de tierra.

Factor corrector de potencia>0.92a 230Vca a plena carga.

Salidaauxiliar 12V/50mA.

Consumo sin carga <1,2W.

Rango de temperatura de funcionamiento de cajaTcdesde-20ºChasta+85ºC.

Dimensiones (Largo x Ancho x Alto):111 x 77 x 28,5mm.

3 años de garantía.

Fabricante: MEAN WELL.

La serie ODLV son LED Drivers diseñados para trabajar directamente con tiras LED. Deben ser equipos que se alimenten en tensión constante. La versión A tiene una salidaauxiliarde12V/50mA.Con carcasa de plástico estanca, pensados para aplicaciones de iluminación en interior y exterior. Baja corriente de rizado, sin parpadeo (flicker-free).

Estas fuentes se pueden regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Al tener una salida pulsante puede regular cualquier tira LED por pequeña que sea siempre que no superemos la carga máxima del driver.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
