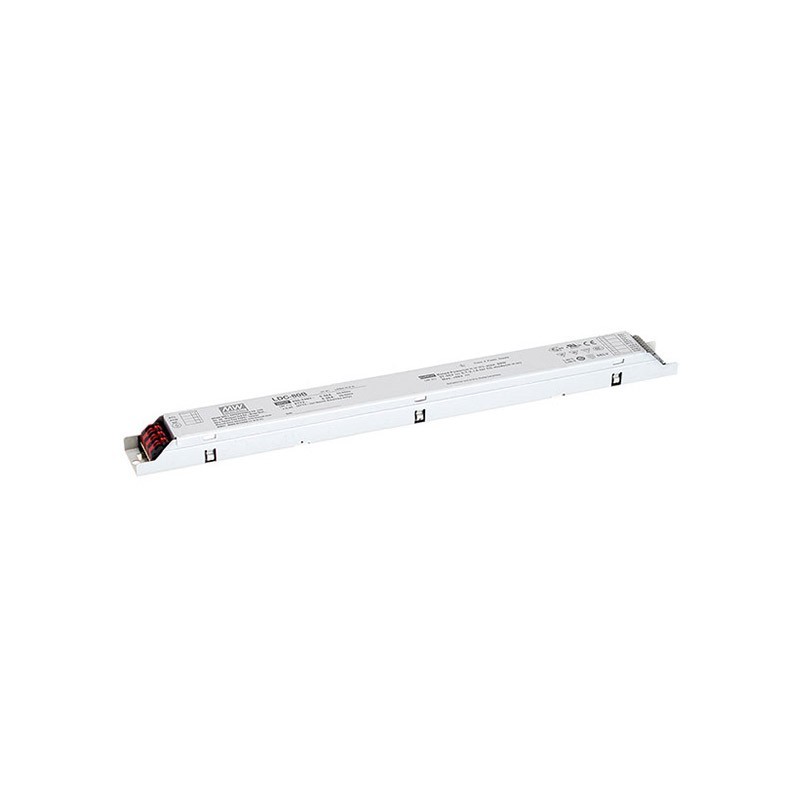

LDC-80B MEANWELL Driver LED, Entrada: 180-295VCA, Potencia: 80W.Rango Tensión 27-56V.Ajustable 700-2100mA.Re..

LED driver regulable con potencia constante.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica tipo balastroIP20.

Rango de entrada180-295Vca47-63Hz.

Rango de salida en corriente constante700-2100mA.Ajustable mediante resistencia (700-2100mA).

Potencia máxima de salida entre1400-2100mA.

Rango de tensión de salida en modo corriente constante de27 a 56Vccsegún demande la carga y según ajuste de la corriente de salida.

Potencia:80W.

Eficiencia típica:90%.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V / 1-10V,señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Factor corrector de potencia>0,95a 230Vca a carga superior al 50%.

Baja corriente de rizado <3%, sin parpadeo.

Distorsión armónicaTHD <10%con carga superior al 50%.

Entrada de sensor de temperatura NTC.

Consumo sin carga <0,5W.

Rango de temperatura de funcionamiento de cajaTcdesde-25ºChasta+85ºC.

Dimensiones (Largo x Ancho x Alto):320 x 30 x 21mm.

5 años de garantía.

Fabricante: MEAN WELL.

La serie LDC-80 son LED drivers con función de potencia constante. Dan una salida en corriente constante que se puede ajustar mediante una resistencia externa conectada entre los terminales IADJ. Esto nos permite ajustar la corriente de salida entre 700 y 2100mA. El rango de tensión de salida se ajusta para poder conseguir la máxima potencia entre 1400 y 2100mA. De esta forma podemos conseguir la máxima potencia de salida aunque ajustemos a diferentes valores de corriente. Las fuentes de potencia constante ofrecen un amplio rango operacional (tensión + corriente), permitiendo usar un modelo para diferentes aplicaciones con diferentes requisitos de corriente y tensión. Dispone de entrada de sensor de temperatura mediante una NTC, lo que nos permite reducir la corriente de salida y proteger los LEDs en caso de exceso de calentamiento en los mismos (sensor no incluido).

Tienen una mínima corriente de rizado ofreciendo así luz de la máxima calidad sin parpadeo. Igualmente tienen una pequeña distorsión armónica para evitar generar problemas en la red eléctrica y un elevado factor corrector de potencia.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. La corriente de salida puede ajustarse mediante una resistencia externa.

La serie LDC-80 son LED drivers de clase I con toma de tierra y de potencia de salida limitada clase 2.

Con carcasa metálica tipo balastro IP20, la serie LDC-80 tiene una alta eficiencia pensada para aplicaciones de paneles de iluminación LED, iluminación de interiores y dada su forma alargada en forma de balastro, son ideales para iluminación LED en línea.

Tienen todo tipo de protecciones contra sobre cargas, cortocircuitos, sobre tensión de salida, temperatura del driver y de los propios LEDs.

Están certificadas CE, ENEC, UL, MM, CCC para uso en multitud de aplicaciones y países.

Se puede regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
