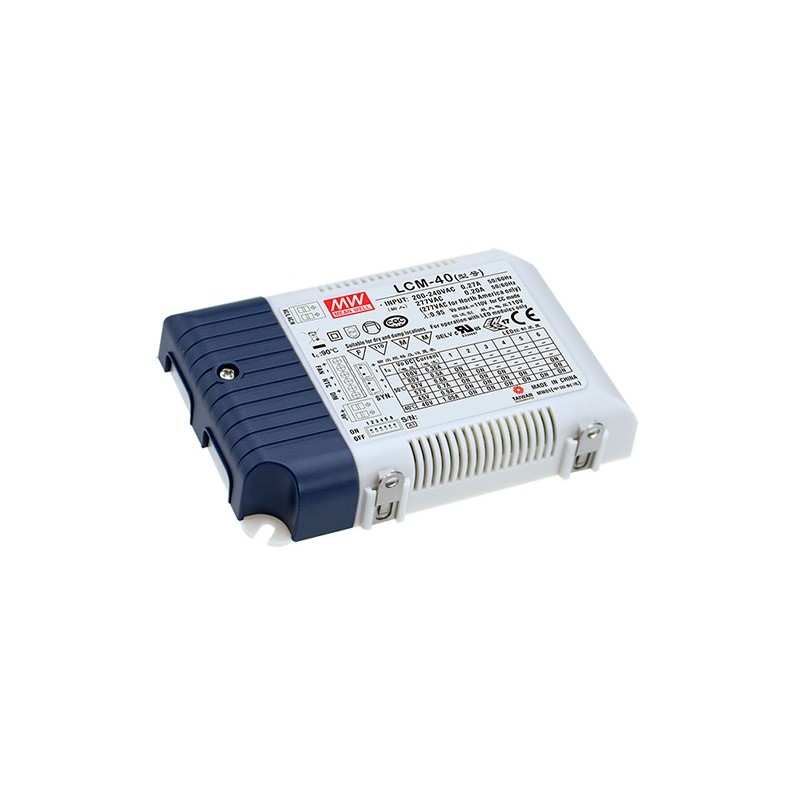

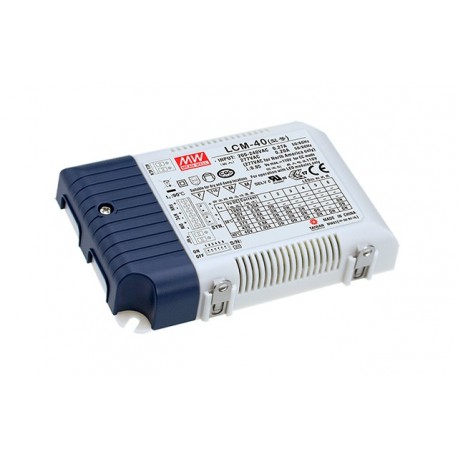

LCM-40EO MEANWELL Driver LED, Entrada: 180-295 VCC, Salida: 350 a 1050mA, Potencia 42W, Rango tensión: 2 a 1..

LED driver regulable inalámbrico EnOcean.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja de plásticoIP20.

Rango de entrada180-295Vca47-63Hz.

Salida en corriente seleccionable mediante micro-interruptor350, 500, 600, 700, 900 ó 1050mA.

Eficiencia típica:91%.

Regulacióninalámbrica EnOceandel 0% al 100% de la intensidad de salida.

Con la regulación podemos encender, apagar y regular la salida sin necesidad de cables.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V ó 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Sincronización: podemos sincronizar hasta10 unidadesmediante los cables LCM-xxx-SYNC de tal forma que al regular una fuente las otras hacen la misma regulación sin necesidad de estar conectadas al sistema EnOcean.

Clase de entrada II sin toma de tierra.

Factor corrector de potencia>0,975a 230Vca a plena carga.

Rango de temperatura de funcionamiento de cajaTcdesde-30ºChasta+60ºC.

Dimensiones (Largo x Ancho x Alto):123,5 x 81,5 x 23mm.

3 años de garantía.

Fabricante: MEAN WELL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.Asegurese de ajustar la corriente de salida deseada mediante el selector de corriente.
Para más información consulte la ficha técnica en el apartado adjuntos.

Esta versión (EO) se regula mediante el sistema inalámbricoEnOcean. EnOcean es un protocolo abierto inalámbrico. Una de las principales características es que los pulsadores para hacer la regulación no necesitan ni pilas ni alimentación. Con la propia fuerza del impulso mecánico, al presionar el pulsador, envía una señal que reciben los drivers LCM-EO y permite encender, apagar y regular la luminaria. Este sistema es ideal para la renovación de instalaciones, al no tener que realizar ningún tipo de cableado. En condiciones abiertas la comunicación inalámbrica puede alcanzar hasta 300 metros de distancia, con paredes y otros obstáculos esta distancia se puede reducir pero podemos también usar los propios drivers LCM-EO como repetidores de la señal para llegar a distancias superiores. Además de los pulsadores existen diferentes sensores que se pueden integrar en el sistema EnOcean como sensores de presencia, luminosidad, mandos a distancia, etc. Las fuentes LCM-EO se pueden configurar mediante un botón o se pueden emparejar con los pulsadores y accesorios mediante un programador EnOcean USB. De esta forma podemos instalar los drivers y luego configurarlos. El software permite configurar diferentes parámetros como nivel de luminosidad en el encendido, tiempo de apagado o nivel de apagado para los sensores de presencia así como rampas de regulación y otra serie de parámetros.

Con carcasa de plástico pensados para aplicaciones de iluminación LED. Adecuado para iluminación interior, construcciones modernas e inteligentes ó edificios-casas reformadas para no volver a cablear, escaleras (con dos pulsadores en el mismo interruptor) y aplicaciones de exterior.Baja corriente de rizado, sin parpadeo (flicker-free).

Entrada para protección por temperatura de los módulos LED. El driver dispone de una entrada para conectar un sensor NTC (resistencia de coeficiente negativo) que nos permite reducir la corriente de salida en caso de exceso de temperatura en los módulos LED. Si no vamos a usar esta entrada de protección, podemos usarla para conectar una resistencia fija y ajustar la corriente de salida a valores inferiores intermedios de hasta un 56% más bajos del valor seleccionado con los DIP-Switch. Por ejemplo si queremos una corriente de 630mA podemos ajustar la salida con los jumpers a 700mA y conectar una resistencia de 34kOhmnios. Para más información consulte la ficha técnica en la pestaña "Adjuntos" y puede usar el fichero Excel para calcular el valor de la resistencia.

Algunos de los sensores compatibles son:

MEAN WELL: WPD-06SWT Pulsador doble inalámbrico sin pilas.

MEAN WELL: NWC-300 programador EnOcean USB para la configuración del sistema.

MEAN WELL: EOSWA-W-EO sensor de presencia de pared.

MEAN WELL: EOSCA-W-EO sensor de presencia de techo.

MEAN WELL: ELLSU-W-EO sensor de luminosidad.

Se puede regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
