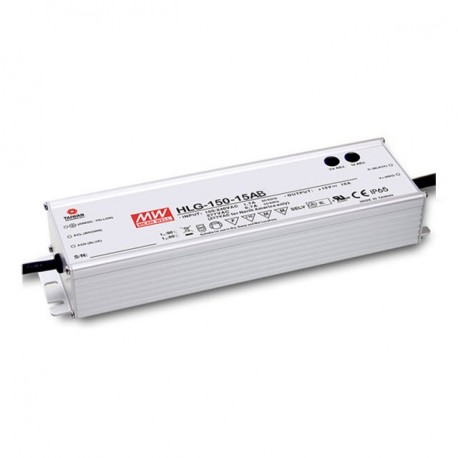

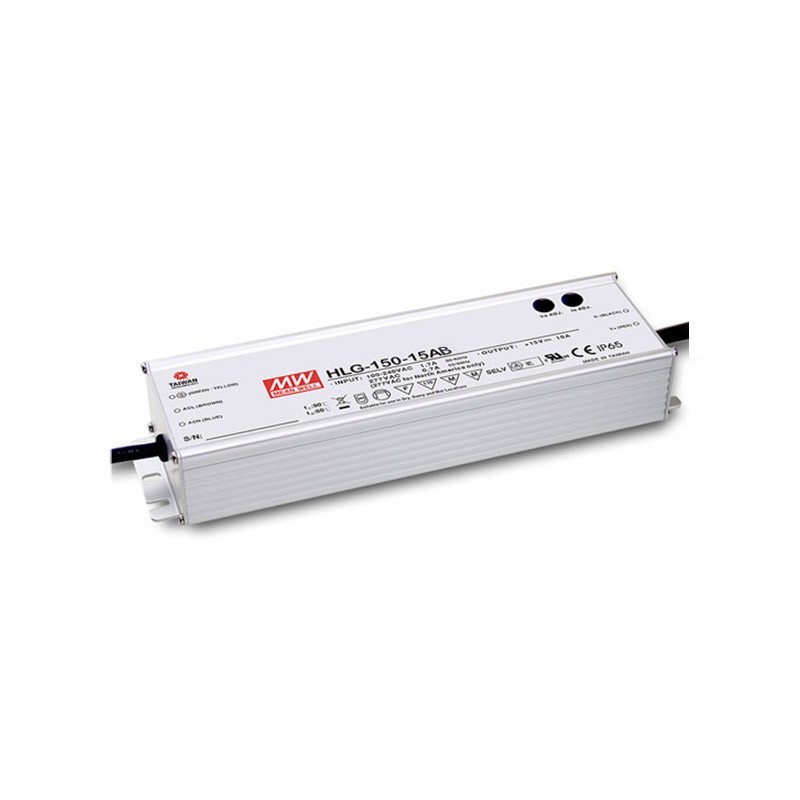

HLG-150H-36AB
MEANWELL
1
Driver LED, Entrada: 90-305VCA, Salida: 4,2A. 151,2W, Rango Tensión 18-36V, Potenciómetros. IP65.Regulable 1-10V / PWM
CONTROLADORES LED > HLG
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de MEANWELL
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
LED driver regulable.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato en caja metálicaIP65.
Rango de entrada90-305Vca47-63Hz.
Salida en corriente constante de4,2A.Ajustable mediante potenciómetro externo (2,5-4,2A).
Rango de tensión de salida en modo corriente constante de18 a 36Vccsegún demande la carga.
Tensión de salida en modo tensión constante36Vcc. Ajustable mediante potenciómetro externo (33-40Vcc).
Potencia:151,2W.
Eficiencia típica:93,5%.
Potenciómetros:Este modelo incorpora 2 potenciómetros externos que nos permite regular la tensión de salida y la corriente máxima de salida.
Regulacióndel 10% al 100% de la intensidad de salida con un regulador1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.
Clase de entrada I con toma de tierra.
Factor corrector de potencia>0,95a 230Vca a plena carga.
Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+90ºC.
Dimensiones (Largo x Ancho x Alto):228 x 68 x 38,8mm.
7 años de garantía.
Fabricante: MEAN WELL
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.En esta versión AB, la corriente de salida y la tensión de salida pueden ajustarse mediantepotenciómetros externossituados en la carcasa de la fuente, además de tener regulación 1-10V, 10V PWM ó resistencia.
La serie HLG son LED drivers de clase I con toma de tierra.
También puede trabajar en modo tensión constante dando una tensión fija de 36V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.
Con carcasa metálica IP65. La serie HLG tiene una alta eficiencia pensada para aplicaciones de iluminación pública, arquitectónica, de exterior, interior o cualquier aplicación de iluminación LED que necesite un driver de alta calidad. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Adecuada para iluminación LED o displays LED. Cumple con los requisitos de seguridad a nivel mundial para iluminación.
Se puede regular con reguladores activos o pasivos de1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).
Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.
Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
Nombre | HLG-150H-36AB |
---|---|
Descripción Larga | LED driver regulable. Especialmente diseñado para alimentar LEDs directamente en corriente constante. Formato en caja metálicaIP65. Rango de entrada90-305Vca47-63Hz. Salida en corriente constante de4,2A.Ajustable mediante potenciómetro externo (2,5-4,2A). Rango de tensión de salida en modo corriente constante de18 a 36Vccsegún demande la carga. Tensión de salida en modo tensión constante36Vcc. Ajustable mediante potenciómetro externo (33-40Vcc). Potencia:151,2W. Eficiencia típica:93,5%. Potenciómetros:Este modelo incorpora 2 potenciómetros externos que nos permite regular la tensión de salida y la corriente máxima de salida. Regulacióndel 10% al 100% de la intensidad de salida con un regulador1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%. Clase de entrada I con toma de tierra. Factor corrector de potencia>0,95a 230Vca a plena carga. Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+90ºC. Dimensiones (Largo x Ancho x Alto):228 x 68 x 38,8mm. 7 años de garantía. Fabricante: MEAN WELL Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante. Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.En esta versión AB, la corriente de salida y la tensión de salida pueden ajustarse mediantepotenciómetros externossituados en la carcasa de la fuente, además de tener regulación 1-10V, 10V PWM ó resistencia. La serie HLG son LED drivers de clase I con toma de tierra. También puede trabajar en modo tensión constante dando una tensión fija de 36V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida. Con carcasa metálica IP65. La serie HLG tiene una alta eficiencia pensada para aplicaciones de iluminación pública, arquitectónica, de exterior, interior o cualquier aplicación de iluminación LED que necesite un driver de alta calidad. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Adecuada para iluminación LED o displays LED. Cumple con los requisitos de seguridad a nivel mundial para iluminación. Se puede regular con reguladores activos o pasivos de1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM. Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son: MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto). SIMON: 75317 BJC: 5TC8 425 LEGRAND: 0784 04 ABB-NIESSEN: N2260.9 SIEMENS: 5TC8424 EFAPEL: Modelo 21210 LED BOX: Modelo LD1160188 OSRAM: Modelo DIM MCU JUNG: Modelo 240-10 Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver. |
País de Origen | China |
Fabricante | MEAN WELL |
Tipo de Producto | LED Driver |
Formato | Caja |
Subformato | IP65 |
Aplicaciones | Iluminación |
Serie | HLG-150H-AB |
Estado | Nuevo |
Garantía (Años) | 7,00 |
Alto (mm) | 38.80 |
Ancho (mm) | 68.00 |
Largo/Fondo | 228.00 |
Tipo de Entrada CA | Monofásica |
Entrada CA Min | 90,00 |
Entrada CA Max | 305,00 |
Frecuencia de Entrada | 50 Hz, 60 Hz |
Conector de Entrada | Cable |
Intensidad de Salida Mínima (mA) | 2.500,00 |
Intensidad de Salida Máxima (mA) | 4.200,00 |
Corriente de Salida mA | 2500, 2600, 2700, 2800, 2900, 3000, 3100, 3200, 3300, 3400, 3500, 4000, 4500 |
Potencia (W) | 151,20 |
Pico de Potencia (W) | 151.2 |
Regulación | 1-10V, Resistencia 0-100K, Señal PWM 10V |
Conector de Salida | Cable |
Aislamiento (V) | 3.750,00 |
Homologaciones | CCC, CE, EAC, MM, PSE, RCM, TÜV, UL |
