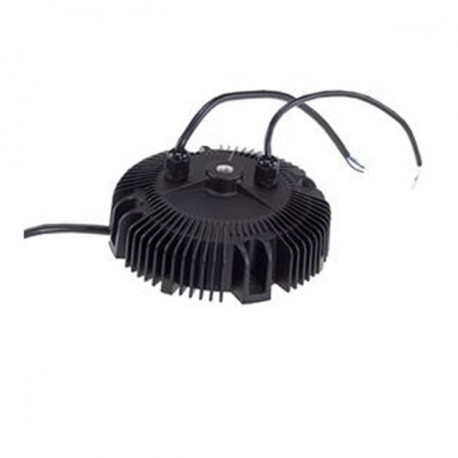

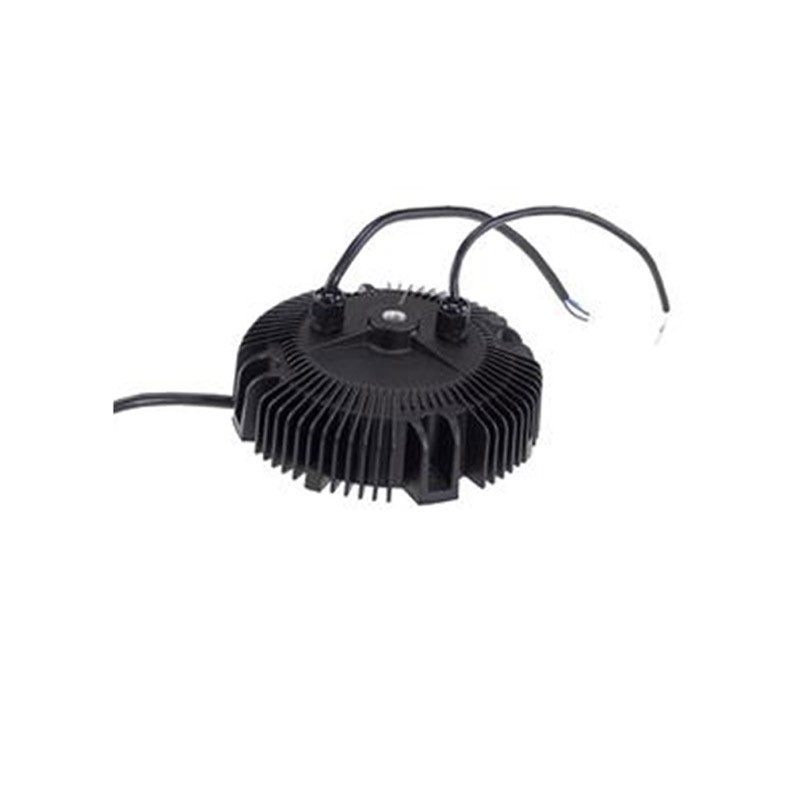

HBGC-300-M-AB MEANWELL Driver LED, Entrada: 90-305VCA, Potencia: 301,6W.Rango Tensión 58-116V.Ajustable 1,3-..

LED driver regulable con potencia constante.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular metálico patentadoIP67.

Rango de entrada90-305Vca47-63Hz.

Salida en corriente constante de2,8A.Ajustable mediante potenciómetro externo (1,3-4,33A).

Potencia máxima de salida entre2,6-4,33A.

Rango de tensión de salida en modo corriente constante de58 a 116Vccsegún demande la carga y según ajuste de la corriente de salida.

Potencia:301,6W.

Eficiencia típica:93,5%.

Potenciómetro:Este modelo incorpora 1 potenciómetro interno que nos permite ajustar la corriente de salida entre 650 y 2170mA.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V / 1-10V,señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Factor corrector de potencia>0,95a 230Vca a plena carga.

Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+80ºC.

Dimensiones (Diámetro x Alto):191,5 x 69mm.

5 años de garantía.

Fabricante: MEAN WELL.

La serie HBGC-300 son LED drivers con función de potencia constante. Dan una salida en corriente constante que se puede ajustar mediante el potenciómetro y el rango de tensión de salida varía según el ajuste de la corriente. De esta forma podemos conseguir la máxima potencia de salida aunque ajustemos a diferentes valores de corriente. Las fuentes de potencia constante ofrecen un amplio rango operacional (tensión + corriente), permitiendo usar un modelo para diferentes aplicaciones con diferentes requisitos de corriente y tensión.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediantepotenciómetro que incorpora la propia fuente,además de tener regulación 0-10V/1-10V, 10V PWM ó resistencia.

La serie HBGC son LED drivers de clase I con toma de tierra.

Con carcasa circular metálica patentada IP67. La serie HBGC-300 está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior.

Se puede regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
