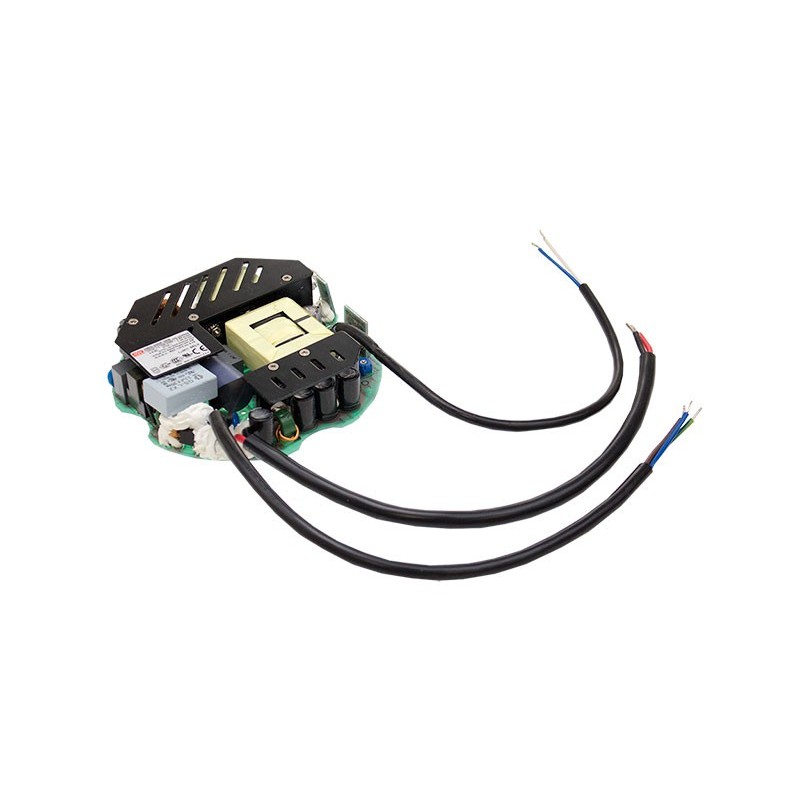

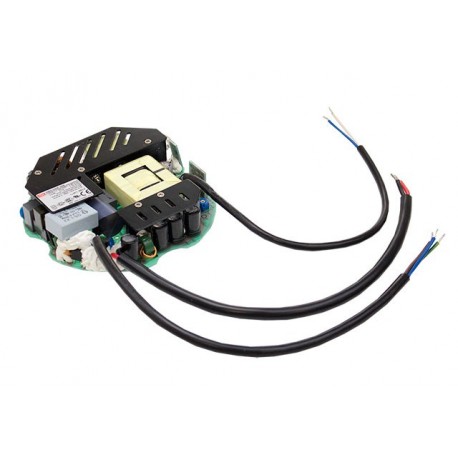

HBG-240P-60B MEANWELL Driver LED, Entrada: 90-305VCA, Salida: 4A. 240W, Rango Tensión 36-60V regulable 1-10V..

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular abierto, tipoPCB.

Rango de Entrada90-305Vca47-63Hz.

Salida en Corriente Constante de4A.

Rango de Tensión de Salida en modo Corriente Constante de36 a 60Vccsegún demande la carga.

Potencia Máxima:240W.

Eficiencia típica:93,5%.

Regulacióndel 10% al 100% de la intensidad de salida con un regulador1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Factor corrector de potencia>0.94a 230Vca a plena carga.

Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+45ºC.

Dimensiones (Diámetro x Alto):144 x 31mm.

5 años de garantía.

Fabricante: MEAN WELL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

También puede trabajar en modo tensión constante dando una tensión fija de 60V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa circular abierta de plástico, IP67. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierray ésta versión P, tiene formato abierto tipo PCB.

Se puede regular con reguladores activos o pasivos de1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).

Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
