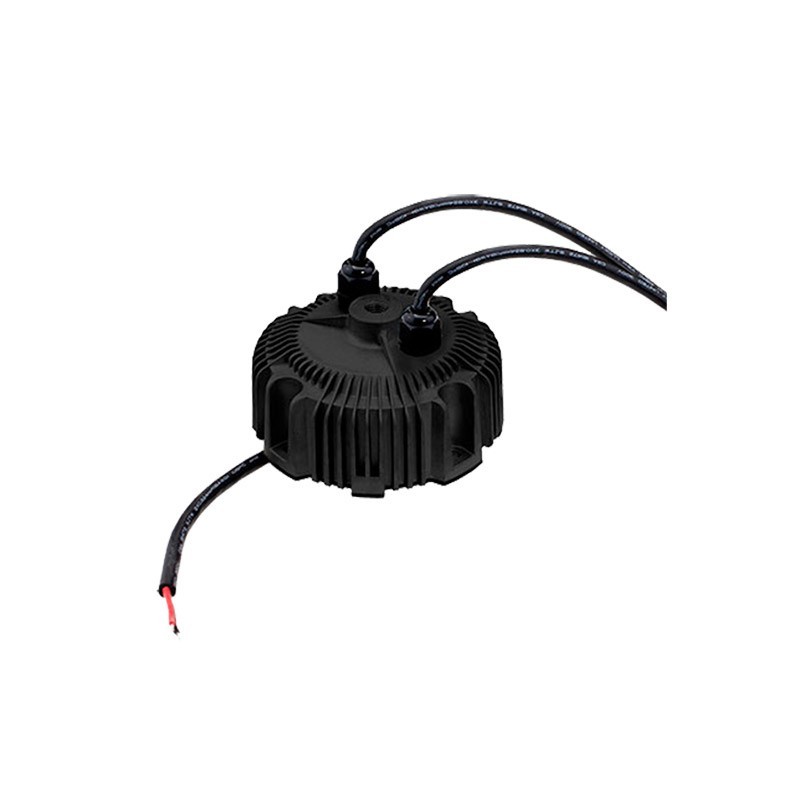

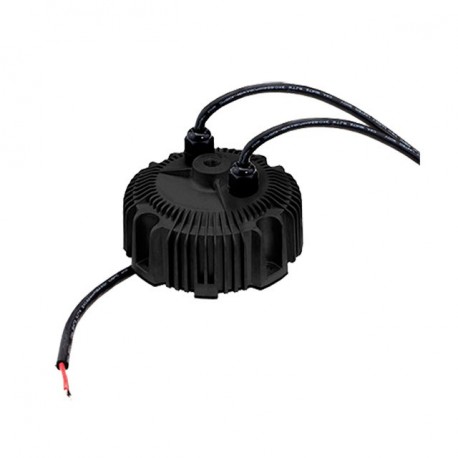

HBG-100-24AB MEANWELL Driver LED, Entrada: 90-305VCA, Salida: 4A. 96W, Rango Tensión 14,4-24V. Potenciómetro..

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular de plástico patentadoIP65.

Rango de entrada90-305Vca47-63Hz.

Salida en corriente constante de4A.Ajustable mediante potenciómetro externo (2,4-4A).

Rango de tensión de salida en modo corriente constante de14,4 a 24Vccsegún demande la carga.

Potencia:96W.

Eficiencia típica:90,5%.

Potenciómetro:Este modelo incorpora un potenciómetro externo que nos permite regular la corriente máxima de salida.

Regulacióndel 10% al 100% de la intensidad de salida con un regulador1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Factor corrector de potencia>0.96a 230Vca a plena carga.

Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+85ºC.

Dimensiones (Diámetro x Alto):130 x 66,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediantepotenciómetro externosituado en la carcasa de la fuente, ademásde tener regulación 1-10V, 10V PWM ó resistencia.

Con carcasa circular de plástico IP65. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra.

Se puede regular con reguladores activos o pasivos de1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).

Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
